开关电源电感器是开关电源装备的首要元器件，它是操纵电磁感到的道理停止任务的。它的感化是阻交换通直流,阻高频通低频(滤波)，也便是说高频旌旗灯号经由过程电感线圈时会碰到很大的阻力，很难经由过程，而对低频旌旗灯号经由过程它时所显现的阻力则比拟小，即低频旌旗灯号可以或许或许较轻易的经由过程它。电感线圈对直流电的电阻几近为零。

本文将详解为非断绝式开关电源(SMPS)选用电感器的根基要点。所举实例合适超薄型外表贴装设想的操纵，像电压调理模块(VRM)和负载点(POL)型电源，但不包含基于更大底板的体系。

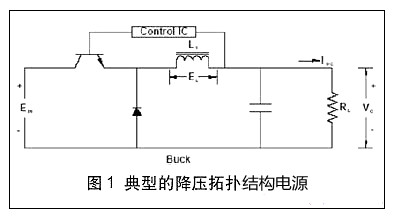

图1所示为一个降压拓扑布局开关电源的架构，该构架普遍操纵于输入电压小于输入电压的开关电源体系。

在典范的降压拓扑布局电路中，当开关(Q1)闭合时，电流起头经由过程这个开关流向输入端，并以某一速度稳步增大，增添速度取决于电路电感。

根据楞次定律，di=E*dt/L，流过电感器的电流所产生的变更量即是电压乘以时候变更量，再除以这个电感值。因为流过负载电阻RL的电流不变增添，输入电压成反比增大。

在到达预约的电压或电流限值时，开关电源节制集成电路将开关断开，从而使电感四周的磁场衰减，并使偏置二极管D1正向导通，从而持续向输入电路供给电流，直至开关再度接通。

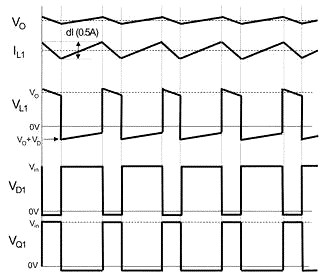

这一轮回频频停止，而开关的次数由节制集成电路来肯定，并将输入电压调控在请求的电压值上。图2所示为在多少个开关轮回周期内，流过电感器和别的降压拓扑电路元件上的电压和电流波形。

电感值对在开关电源开关断开时代坚持流向负载的电流很关头。以是必须算出坚持降压变更器输入电流所必需的最小电感值，以确保在输入电压和输入电流处于最差前提下，仍可以或许或许为负载供给充足的电流。

为肯定最小的电感值，须要晓得以下信息：

-输入电压规模

-输入电压及其划定规模

-任务频次(开关频次)

-电感器纹波电流

-运转形式：持续运转形式还长短持续运转形式

以下公式用于计较降压变更器所需的电感值。

L1=Vo(1-Vo/(Vin-Von))/(f*dI)

持续运转形式下：dI < 1/2I

为了算出合用于开关电源全部运转前提的最小电感值，对参数值的挑选必须可以或许或许保障在各项参数处于最倒霉组合的前提下，所挑选的这一电感值仍能将纹波电流坚持在特定的数值规模内。而针对降压型开关电源，其最倒霉组合前提为：输入电压和频次均处于各自的最低数值时。

另外，还要将输入电压也取为其最小划定值，以肯定可以或许或许坚持一般调理功效所需的最低电感值。设想者可以或许或许根据本身所习气的体例，对这些数值停止节制，以到达最差前提建立的状况。

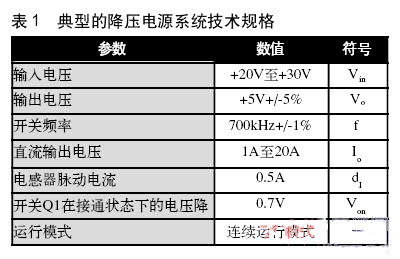

根据表1中所列出的数据，最小电感值计较以下：

L1(min)=Vo(min)(1-Vo(min)/(Vin(min)-Von))/(f(min)-dI)

L1(min)=4.95V(1-4.95V/(20V-0.7V))/(693,000Hz * 0.5A)

L1(min)=10.6mh

是以，在开关电源这一详细操纵中，电感器的电感值最少为10.6 mh，而其电流额外值也要在最低的20安培的任务电流之上，并坚持充足的宁静系数。而若是挑选一个电感值低于此最小值的电感器，就将致使降压变更器可以或许没法在最大电流下将其输入电压坚持在划定规模内。

将电感值肯定今后，现实电感器的设想必须合适相干电气规范、体系尺寸和装置体例等限定。很多磁性元件供给商均供给各类型号的规范产物，可知足绝大大都的设想规范请求。

可是，在设想中接纳现货供给的规范产物，有可以或许致使电感器的机能和尺寸方面有所缺乏，并可以或许终究对产物的发卖形成倒霉影响。

而荣幸的是，一些供给商可以或许或许供给须要的定制工程设想撑持，以知足将特定电感值、电气机能和形状限定请求连系在一款完整成熟的产物上，增进设想的最优化。充实操纵了业界的专业手艺，从而最大水平地延长了设想和测试的时候，加快开关电源产物的上市。
