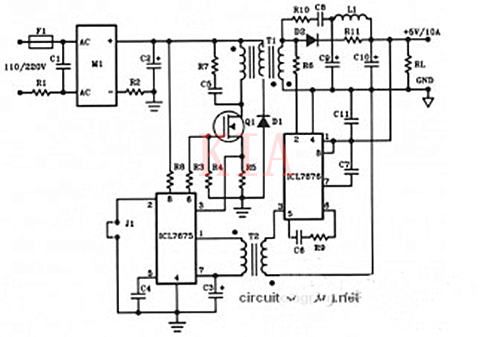

下图是50W离线式开关电源电路设想。该电路由一个MOSFET供电。BUZ80A/IXTP4N8220V交换电压输入和GEIRF823110V交换输入电压。输入将是5VDC，电流高达10A。
表示图显现了与5-V10A输入的50W电源。这确切是一个持续形式反激式转换器内。该电路具备的功效的低级侧和次级侧节制器将全比方，过电流掩护毛病身分。当毛病前提已消弭，电力供给将进入软启动周期之前以recommencing一般运转。

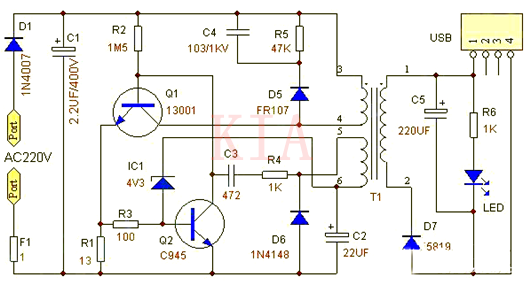

USB充电器套件，别名MP3/MP4充电器，输入AC160-240V，50/60Hz，额外输入：DC5V250mA（标签贴纸为500mA，若是要持久输入更大电流，请改换Q1为13003）。MP3和MP4在天下规模大批风行，不过作为平经常使用品的充电器因为间接和220V高压相连，具备毛病率较高，轻易破坏的特色。
上面是对着什物绘制的电路道理图：（电路板上有多种元件装置体例，装置请与道理图、什物图为准，PCB板上有些元件孔是不要装置的，有些元件要装在别的元件孔上，这点请注重！）申明：为了简化电路，到达进修目地，图中用1欧的电阻F1起到保险丝的感化，用一个二极管D1实现整流感化。
接通电源后，C1会有300V摆布的直流电压，经由过程R2给Q1的基极供给电流，Q1的发射极有R1电流检测电阻R1，Q1基极得电后，会颠末T1的（3、4）发生集电极电流，并同时在T1的（5、6）（1、2）上发生感到电压，这两个次级绝缘的圈数不异的线圈，此中T1（1、2）输入由D7整流、C5滤波后经由过程USB座给负载供电；
此中T1（5、6）经D6整流、C2滤波后经由过程IC1（实为4.3V稳压管）、Q2构成取样比拟电路，检测输入电压凹凸；此中T1（5、6）、C3、R4还构成Q1三极管的正反应电路，让Q1任务在高频振荡，不停的给T1（3、4）开关供电。
当负载变轻或电源电压变高等任何缘由致使输入电压降落时，T1（5、6）、IC1取样比拟致使Q2导通，Q1基极电流减小，集电极电流减小，负载才能变小，从而致使输入电压降落；当输入电压降落后，Q2取样后又会遏制，Q1的负载才能变强，输入电压又会降落；如许起到主动稳压感化。
本电路固然元件少，可是还设想有过流过载短路掩护功效。当负载过载或短路时，Q1的集电极电流大增，而Q1的发射极电阻R1会发生较高的压降，这个过载或短路发生的高电压会颠末R3让Q2饱和导通，从而让Q1遏制遏制输入防止过载破坏。
是以，转变R1的巨细，能够转变负载才能，若是请求输入电流小，比方只要要输入5V100MA，能够将R1阻值改大。固然，若是须要输入5V500MA的话，就须要将R1恰当改小。注重：R1改小会增添烧坏Q1的能够性，若是须要大电流输入，倡议改换13003、13007中大功率管。
C4、R5、D5起甚么感化呢？T1变压器是电感元件，Q1任务在开关状况，当Q1遏制时，会在集电极感到出很高的电压，这个电压能够高达1000伏以上，这会使Q1击穿破坏，此刻有了高速开关管D5，这个电压能够给C4充电，接收这个高压，C4充电后能够当即经由过程R5放电，如许Q1不会因集电极的高电压击穿破坏了，是以，这三个元件若有开关或破坏，Q1长短常风险的，分分秒秒都能够会破坏。

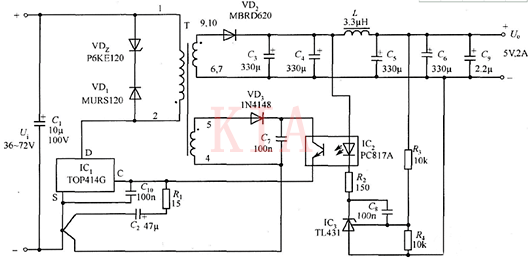

5V，2A断绝式开关电源电路图

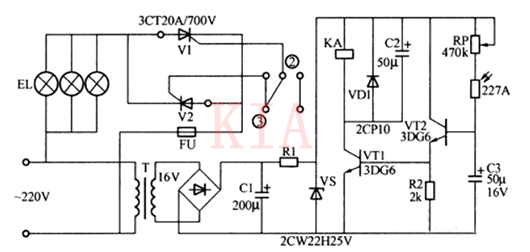

光控开关电路以下图，首要特色是白天有光照，灯胆不亮，夜晚黯淡无光，电路主动通电，灯胆亮起。
白天在较强光照下，光导管227A（一种光敏电阻）两头阻值很小，约20~50kΩ，晶体管VT2取得基极电流而导通，VT1从R2上获得正偏电压也导通，继电器线圈KA得电，继电器的常闭触电②、③断开，两只晶闸管V1和V2不触发旌旗灯号而不导通，因此灯胆EL不亮。
夜幕来临时，跟着光照强度降落，光导管227A的阻值不时增添，终究可达1MΩ摆布，VT1因基极电流太小而遏制，VT1也响应遏制，继电器KA失电开释，常闭触电②、③闭合，晶闸管V1、V2因其两节制相连而处于双领导通状况，电源被接通，照明灯亮。
图中，电容器C3用于防止夜间刹时强光搅扰引发照明灯燃烧。而当亮光强度在临界点附件迟缓变更时，易引发继电器颤抖而使灯光明灭，C2能够过滤掉脉冲电流，防止照明灯闪亮。
