在开关电源的设想中电感的设想为工程师带来的良多的挑衅。工程师不只要挑选电感值，还要斟酌电感可蒙受的电流，绕线电阻，机器尺寸等等。本文首要阐发：电感上的DC电流效应。这也会为挑选适合的电感供给须要的信息。
电感经常被懂得为开关电源输入端中的LC滤波电路中的L（C是此中的输入电容）。固然如许懂得是准确的，可是为了懂得电感的设想就必须更深入的领会电感的行动。

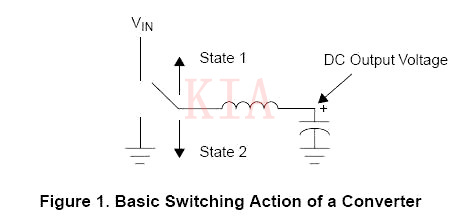

在降压转换中（Fairchild典范的开关节制器），电感的一端是毗连到DC输入电压。另外一端经由进程开关频次切换毗连到输入电压或GND。
在状况1进程中，电感会经由进程（高边“high-side”）MOSFET毗连到输入电压。在状况2进程中，电感毗连到GND。
由于操纵了这类的节制器，能够接纳两种体例完成电感接地：经由进程二极管接地或经由进程（低边“low-side”）MOSFET接地。若是是后一种体例，转换器就称为“同步（synchronus）”体例。
此刻再斟酌一下在这两个状况下贱过电感的电流是若是变更的。在状况1进程中，电感的一端毗连到输入电压，另外一端毗连到输入电压。对一个降压转换器，输入电压必须比输入电压高，是以会在电感上构成正向压降。
相反，在状况2进程中，本来毗连到输入电压的电感一端被毗连到地。对一个降压转换器，输入电压必然为正端，是以会在电感上构成负向的压降。
咱们操纵电感上电压计较公式：V=L(dI/dt)
是以，当电感上的电压为正时（状况1），电感上的电流就会增添；当电感上的电压为负时（状况2），电感上的电流就会减小。

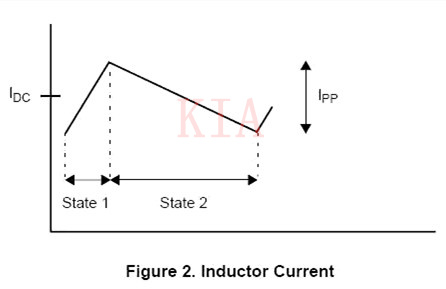

经由进程电感的电流如图2所示：
经由进程上图咱们能够看到，流过电感的最大电流为DC电流加开关峰峰电流的一半。上图也称为纹波电流。
按照上述的公式，咱们能够计较出峰值电流：
此中，ton是状况1的时候，T是开关周期（开关频次的倒数），DC为状况1的占空比。
正告：下面的计较是假定各元器件（MOSFET上的导通压降，电感的导通压降或异步电路中肖特基二极管的正向压降）上的压降对照输入和输入电压是能够疏忽的。
若是，器件的降落不可疏忽，就要用以下公式作切确计较：
同步转换电路：
异步转换电路：
此中，Rs为感到电阻阻抗加电感绕线电阻的阻。Vf是肖特基二极管的正向压降。R是Rs加MOSFET导通电阻，R=Rs+Rm。
经由进程已计较的电感峰值电流，咱们能够发明电感上发生了甚么。很轻易会晓得，跟着经由进程电感的电流增添，它的电感量会减小。这是由于磁芯资料的物理特征决议的。
电感量会削减几多就很重要了：若是电感量减小良多，转换器就不会一般任务了。当经由进程电感的电流大到电感实效的水平，此时的电流称为“饱和电流”。这也是电感的根基参数。

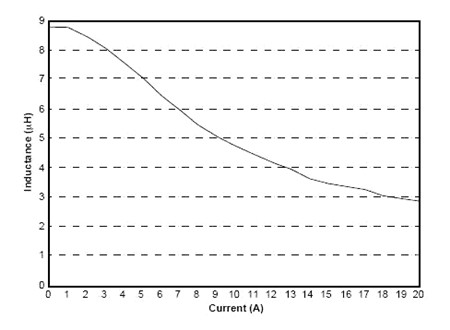

现实上，转换电路中的开关功率电感总会有一个“软”饱和度。要领会这个观点能够察看现实丈量的电感VsDC电流的曲线：
当电流增添到必然水平后，电感量就不会急剧降落了，这就称为“软”饱和特征。若是电流再增添，电感就会破坏了。
注重：电感量降落在良多类的电感中城市存在。比方：toroids，gappedE-cores等。可是，rodcore电感就不会有这类变更。
有了这个软饱和的特征，咱们就能够晓得在一切的转换器中为甚么城市划定在DC输入电流下的最小电感量；并且由于纹波电流的变更也不会严峻影响电感量。
在一切的操纵中都但愿纹波电流尽可能的小，由于它会影响输入电压的纹波。这也便是为甚么大师老是很关怀DC输入电流下的电感量，而会在Spec中疏忽纹波电流下的电感量。
