【电路设想】场效应管开关电源启动电路图-KIA MOS管
信息来历：本站 日期：2022-05-05

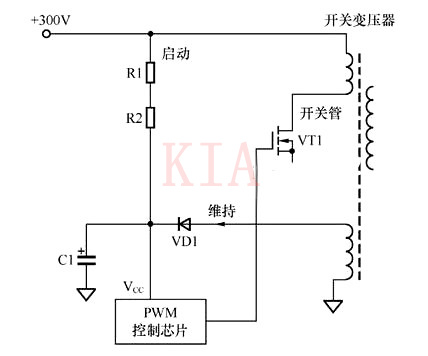

惯例启动电路的电路情势如图
接通电源开关后，市电电压经整流、滤波后，取得约300V的直流电压，一起经开关变压器的一次绕组送到开关管的漏极；另外一起经R1、R2对C1停止充电，当C1两头电压到达必然值时，则PWM节制芯片的振荡电路得电任务，输入驱动脉冲节制开关督任务。
当开关电源普通任务后，开关变压器二次绕组上感到的脉冲电压经VD1、C1整流滤波后发生直流电压，将代替启动电路，为PWM节制芯片的供电端供电。

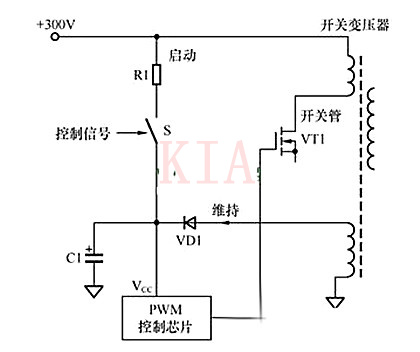

受控式启动电路根基构成如图
受控式启动电路和惯例启动电路比拟，增添了一个可控开关S，现实电路中，可控开关普通由三极管、场效应管、晶闸管等电路构成，节制旌旗灯号普通取自开关变压器的反应绕组。
开关S在启动时接通，启动后断开，由VD1、C1整流滤波发生的电压代替启动电路任务。这类电路岂但可减小功耗，并且可大大减小启动电路的毛病率。

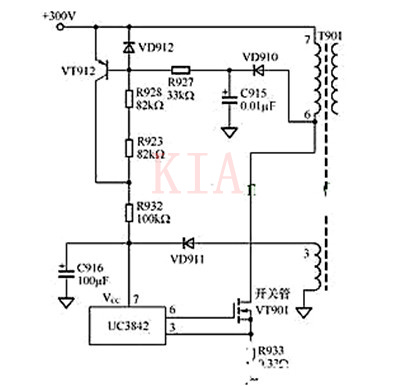

图所示是一个详细的受控式启动电路的道理图，电路中，开关电源PWM节制芯片接纳的是最为罕见的UC3842。
开机后，VT912导通，+300V电压经VT912、R932在C916两头成立启动电压，加到UC3842的［7］脚，为UC3842供给启动电压。
当UC3842启动后，开关电源任务，开关变压器T901的［6］—［7］脚感到的脉冲（叠加有+300V直流）经VD910、C915对整流滤波，经R927加到VT912的基极，致使VT912停止，启动电路关断。
由以上阐发可知，这类启动判定电路的节制旌旗灯号来自开关变压器发生的脉冲整流电压。

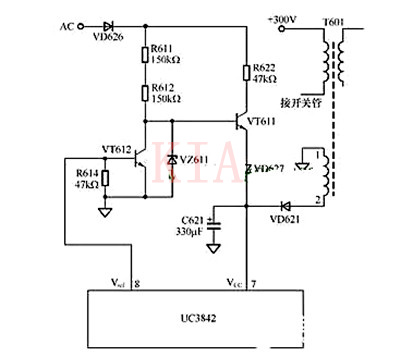

图所示为另外一种情势的受控式启动电路道理图，电路中，开关电源PWM节制芯片接纳的还是UC3842。
开机后，VT611导通，交换电压经VD626整流、VT611和R622降压、VD627整流，在C621两头成立启动电压，加到UC3842的［7］脚，为UC3842供给启动电压。
当UC3842启动后，开关电源任务，UC3842的［8］脚输入5V基准电压，VT612导通，致使VT611停止，启动电路关断。
