半桥驱动电路的感化：

半桥驱动电路的感化首要是经由进程功率管产生交换电触发旌旗灯号，从而产生大电流进一步驱动机电。与单片机驱动差别的是，单片机驱动才能无限，普通仅作为驱动旌旗灯号。

半桥驱动电路任务道理：

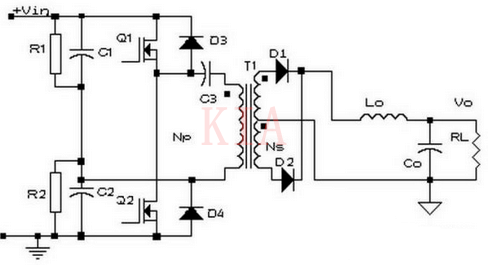

半桥电路的根基拓扑电路图

电容器C1和C2与开关管Q1、Q2组成桥，桥的对角线接变压器T1的原边绕组，故称半桥变更器。若是此时C1=C2，那末当某一开关管导通时，绕组上的电压只要电源电压的一半。

电路的任务进程大抵以下：

参照半桥电路的根基拓扑电路图，此中Q1守旧，Q2关断，此时变压器两头所加的电压为母线电压的一半，同时能量由原边向副边通报。

Q1关断，Q2关断，此时变压器副边两个绕组因为整流二极管两个管子同时续流而处于短路状况，原边绕组也相称于短路状况。

Q1关断，Q2守旧。此时变压器两头所加的电压也根基上是母线电压的一半，同时能量由原边向副边通报。副边两个二极管实现换流。

应注重的几点题目

偏磁题目

缘由：因为两个电容毗连点A的电位是随Q1、Q2导通环境而浮动的，以是能够或许主动的均衡每一个晶体管开关的伏秒值，当浮动不知足请求时，假定 Q1、Q2具备差别的开关特征，即在不异的基极脉冲宽度t=t1下，Q1关断较慢，Q2关断较快，则对B点的电压就会有影响，就会有有灰色面积中A1、 A2的不均衡伏秒值，缘由便是Q1关断提早。

若是要这类不均衡的波形驱动变压器，将会产生偏磁景象，导致死心饱和并产生过大的晶体管集电极电流，从而下降了变更器的效力，使晶体管失控，乃至销毁。

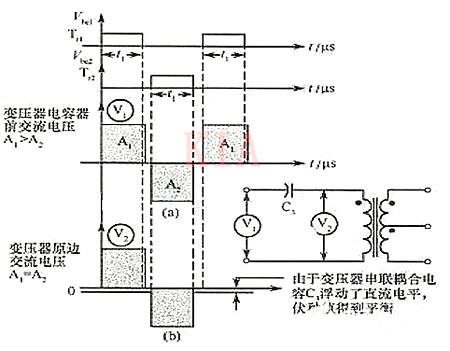

在变压器原边串连一个电容的任务波形图

处理方法：在变压器原边线圈中加一个串连电容C3，则与不均衡的伏秒值成反比的直流偏压将被次电容滤掉，如许在晶体管导通时代，就会均衡电压的伏秒值，到达消弭偏磁的目标。

用作桥臂的两个电容选用题目：

从半桥电路布局上看，选用桥臂上的两个电容C1、C2时需要斟酌电容的均压题目，尽能够选用C1=C2的电容，那末当某一开关管导通时，绕组上的电压只要电源电压的一半，到达均压结果，普通环境下，还要在两个电容两头各并联一个电阻(道理图中的R1和R2)并且R1=R2进一步知足请求，此时在挑选阻值和功率时需要注重降额。

此时，电容C1、C2的感化便是用来主动均衡每一个开关管的伏秒值，(与C3的区分：C3是滤去影响伏秒均衡的直流份量)。

纵贯题目

所谓纵贯，便是Q1、Q2在某一时辰同时导通的景象，此时会组成短路。

处理办法

能够对驱动脉冲宽度的最大值加以限定，使导通角度不会产生纵贯。

还能够从拓扑上处理题目，才用穿插耦合封锁电路，使一管子导通时，另外一管子驱动在封锁状况，直到前一个管子关断，封锁才打消，后管才有导通的能够，这类主动封锁对存储时辰、参数散布有主动顺应的长处，并且对占空比能够满度利用的。

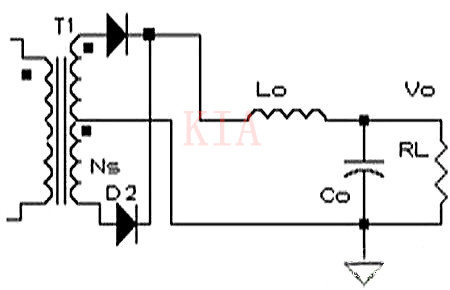

副边为全波电路

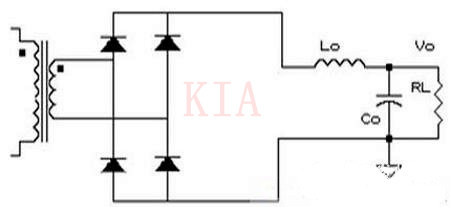

副边为全桥电路

两个电路的挑选首要是斟酌以下两点：

1、按照输入电压的凹凸，斟酌管子的宁静题目;

2、功率消耗的题目，首要是开关管和副边绕组的消耗题目;

半桥电路的驱动题目：

1、原边线圈过负载限定：要给原边的功率管供给自力的电流限定;

2、软启动：启动时，要限定脉宽，使得脉宽在启动的最后多少个周期中渐渐回升;

3、磁的节制：节制晶体管驱动脉冲宽度相称，要使正反磁通相称，不产生偏磁;

4、避免纵贯：要节制占空比下限减少;

5、电压的节制和断绝：电路要闭关键制，断绝能够是光电断绝器、变压器或磁缩小器等;

6、过压掩护：凡是是封锁变更器的开关脉冲以停止过压掩护;

7、电流限定：电流限定装置在输入或输入回路上，在产生短路时辰起感化;

8、输入电压太低掩护：划定只要在阐扬杰出机能的充足高的电压下才能启动;

9、另外，还要有适合的赞助功效：如浪涌电流限定和输入滤波关键等。

半桥电路的驱动特色：

1、高低桥臂不共地，即原边电路的开关管不共地。

2、断绝驱动。
