输入电流节制手艺随半导体开关的前进而成长。对大大都负载办理电路来讲，MOSFET晶体管正在敏捷代替继电器成为所选择的开关手艺。
有两种体例可将MOSFET晶体管拔出到电路中：
1、作为高侧P沟道开关
2、作为低侧N沟道开关
对两种MOSFET晶体管范例做一个疾速回首，咱们能够记起来，P沟道MOSFET是经由过程将栅极电压拉到比源极电压更低来停止栅控的；而N沟道MOSFET的栅极是由比源极更高的电压来导通的。
别的，其电流标的目的是相反的。这两个身分决议了与馈入负载的电压和电流相干的开关标的目的。

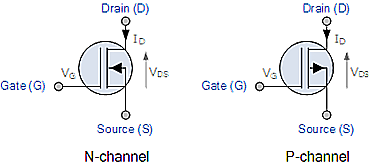

图1：N沟道和P沟道MOSFET。

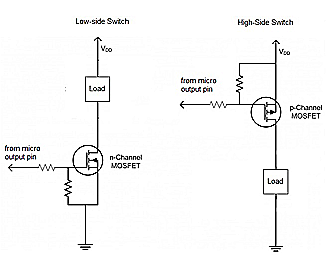

图2显现了P沟道MOSFET作为负载开关时的上风：P沟道节制电流流入空中，而N沟道节制电流流出空中（凡是称为“前往”）。
图2：P沟道器件作为负载开关时具备上风。
在这两种环境下，栅极电压都必须跨越器件的阈值电压，能力将器件作为欧姆区（ohmic region）中的开关完整开启。请注重，这里的会商集合在加强型P沟道和N沟道MOSFET。差别范例的JFET具备差别的栅控请求。

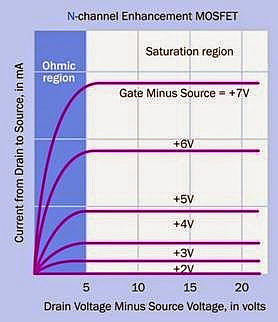

图3：着眼于加强型MOSFET。

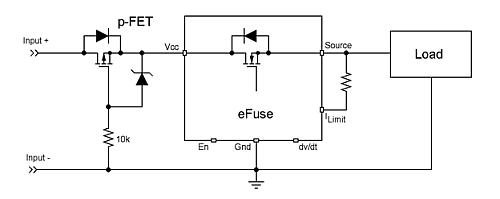

从器件操纵回到负载办理电路，图4所示是将高压侧p-FET用作开关元件，它还用了一个N沟道efuse产物。
图4：高压侧p-FET作为开关元件。

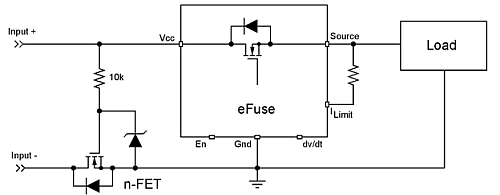

图5所示是低侧（前往侧）n-FET作为开关元件，利用了N沟道efuse产物。
固然N沟道MOSFET比P沟道MOSFET约小三分之一，是以本钱也更低，但由于P沟道MOSFET能坚持适合的接地参考（参考图5中N沟道n-FET开关地位，对地参考“隔绝距离”），以是利用P沟道MOSFET停止负载办理更好。
图5：低侧（前往侧）n-FET作为开关元件。
efuse是一个主要的前进，由于它许可在极性反接、输入短路或过电流环境下开启电路。以近似的体例，也能够监测和节制流过开关的电流。现实上，若是栅控不准确，会产生开关振荡。
虽然半导体不会像继电器那样表现出开关反弹，但仍有能够呈现不须要的振铃。
高侧电流感测能够经由过程摹拟电路停止节制，同时高侧电流的数字节制也在向更高程度推动。
