LC振荡电路，是指用电感L、电容C组成选频收集的振荡电路，用于产生高频正弦波旌旗灯号，罕见的LC正弦波振荡电路有变压器反应式LC振荡电路、电感三点式LC振荡电路和电容三点式LC振荡电路。

LC振荡电路的辐射功率是和振荡频次的四次方成反比的，要让LC振荡电路向外辐射充足强的电磁波，必须进步振荡频次，并且使电路具备开放的情势。

LC振荡电路任务道理

LC振荡电路利用了电容跟电感的储能特征，让电磁两种能量瓜代转化，也便是说电能跟磁能城市有一个最大最小值，也就有了振荡。

因为一切电子元件城市有耗损，能量在电容跟电感之间相互转化的进程中要末被耗损，以是现实上的LC振荡电路都须要一个缩小元件，要末是三极管，要末是集成运放等数电IC，操纵这个缩小元件，经由进程各类旌旗灯号反应体例使得这个不时被耗损的振荡旌旗灯号被反应缩小，从而终究输入一个幅值跟频次比拟不变的旌旗灯号。

LC振荡电路图（一）

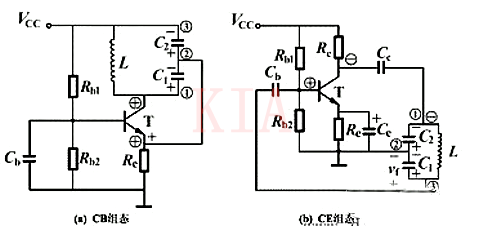

电容三点式LC振荡电路又叫做考毕兹振荡电路。它与电感三点式LC振荡电路近似，所差别的是电容元件与电感元件交换地位。如图1所示。

图1  电容三点式LC振荡电路

在LC谐振回路Q值充足高的前提下，电路的振荡频次为

LC振荡电路图（二）

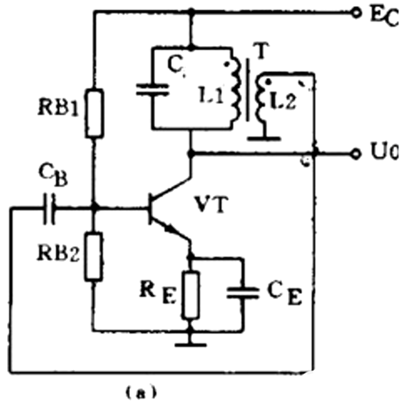

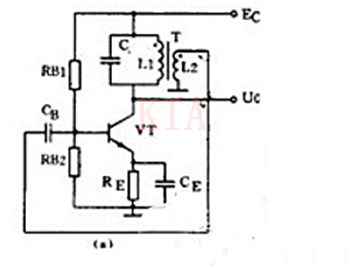

图（a）是变压器反应LC振荡电路。晶体管VT是共发射极缩小器。变压器T的低级是起选频感化的LC谐振电路，变压器T的次级向缩小器输入供给正反应旌旗灯号。

接通电源时，LC回路中显现微小的瞬变电流，可是只需频次和回路谐振频次f0不异的电流能力在回路两头产生较高的电压，这个电压经由进程变压器初度级L1、L2的耦合又送回到晶体管V的基极。

从图（b）看到，只需接法不毛病，这个反应旌旗灯号电压是和输入旌旗灯号电压相位不异的，也便是说，它是正反应。是以电路的振荡敏捷增强并最初不变上去。

变压器反应LC振荡电路的特色是：频次规模宽、轻易起振，但频次不变度不高。它的振荡频次是：f0=1／2πLC。经常使用于产生几十千赫到几十兆赫的正弦波旌旗灯号。

LC振荡电路图（三）

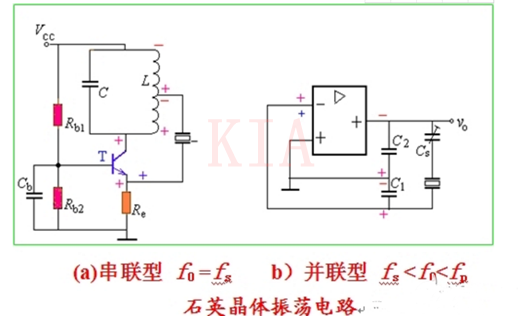

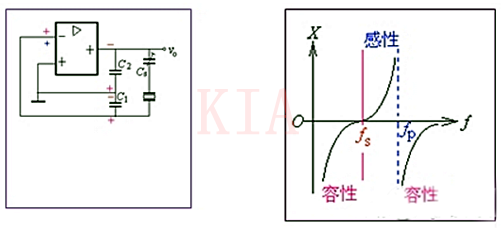

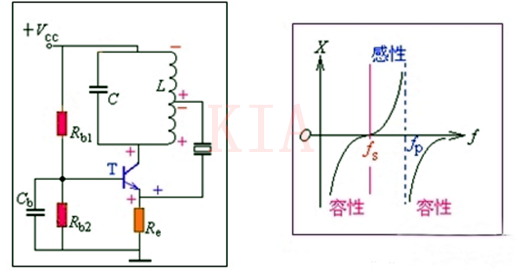

操纵石英晶体的高品德因数的特色，组成LC振荡电路，如图所示。

图中的电路与电感三点式振荡电路类似。要使反应旌旗灯号哦能转到达发射级，为此石英晶体应处于串连谐振点，此时晶体的阻抗靠近为零。

对上图的电路，知足反应的前提，为此，石英晶体必须显现电理性能力组成lc并联谐振回路，产生振动。因为石英晶体的Q值很高，可到达几千以上，所示电路能够取得很高的振荡频次不变性。

LC振荡电路图（四）

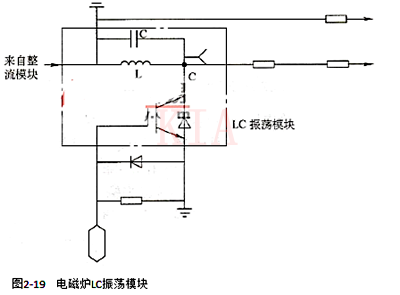

电磁炉的LC振荡模块是电磁炉的焦点电路，其任务道理便是LC并联谐振的道理，经由进程电感线圈与振荡电容不停地停止充电和放电，产生振荡波形。此中L为电感线圈，C为振荡电容。

LC振荡电路的任务进程是：当IGBT的C极电压为0V时，IGBT导管（监控电路检测到C极电压为0V时，即开启IGBT），此时的电感线圈起头贮存能量，当IGBT由导通转向停止时，此时因为电感线圈的感化，电流还会沿着先前的标的目的活动，因为IGBT关断，电感只能对电容C充电，从而引发C极上的电压不时下降，直到充电电流变小降至0时，C极电压到达了最高。

此时，电容C起头经由进程线圈放电，C极电压下降，当C极电压降到0V时，监控电路举措，IGBT再次开启，如斯频频轮回，如图2-19所示。

LC振荡电路图（五）

这是一个共射极缩小电路，变压器T低级线圈L1和C组成LC谐振电路，产生谐振是阻抗最大，别的环境阻抗最小；

RB1和RB2是基极偏置电阻，保障三极管任务在缩小区，CB为旌旗灯号输入耦合电容，RE为直流负反操纵来不变三极管静态任务点，减小旌旗灯号失真输入，CE为旁路电容，用来进步旌旗灯号增益，变压器次级线圈L2为旌旗灯号反应端。
