RC振荡器任务道理

输入电压 uo经正反应（兼选频）收集分压后，取uf作为同比拟例电路的输入旌旗灯号ui。由运放构成的RC串并联正弦波振荡电路不是靠运放内部的晶体管进入非线性区稳幅，而是经由过程在内部引入负反应来到达稳幅的目标。

正弦波振荡器是不输入旌旗灯号的，带选频收集的正反应缩小器。若用电阻，电容元件构成选频收集，就称为RC振荡器，普通用来发生1Hz-1MHz的低频旌旗灯号。RC选频收集的选频感化不如LC谐振荡回路，故RC振荡器的波形和不变度比LC振荡器差。

RC串并联收集振荡电路用以发生低频正弦波旌旗灯号，是一种操纵非常普遍的RC振荡电路。

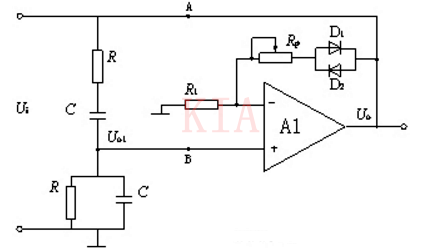

RC振荡电路图（一）

图一RC桥式振荡电路

图一是RC桥式振荡电路，这个电路由缩小电路和选频收集。为由集成运放所构成的电压串连负反应缩小电路，取其高输入阻抗和低输入阻抗的特色。而则由Z1、Z2和R1、R2构成，同时兼作正反应收集。

由图可知，Z1、Z2和R1、R2恰好构成一个四臂电桥，电桥的对角线极点接到缩小电路的两个输入端，RC桥式振荡器电路的称号即由此而来。

上面起首阐发RC振荡器电路串并联选频收集的选频特征，而后按照正弦波振荡电路的两个前提挑选合适的缩小电路目标，以构成一个完全的RC桥式振荡器。

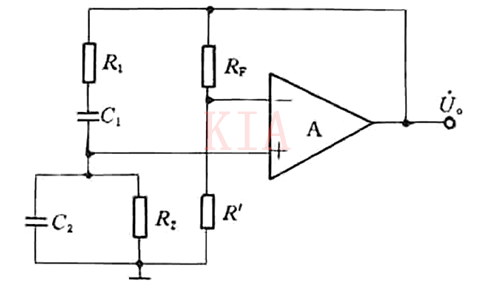

RC振荡电路图（二）

RC串并联收集振荡电路用以发生低频正弦波旌旗灯号，是一种操纵非常普遍的RC振荡电路。

振荡电路的道理图如上图所示。此中集成运放A作为缩小电路，它的选频收集是一个由R、C元件构成的串并联收集，RF和R’歧路引入一个负反应。

由图可见，串并联收集中的R1、C1和R2、C2和负反应歧路中的RF和R恰好构成一个电桥的四个臂，是以这类电路又称为文氏电桥振荡电路。

1、RC串并联收集的选频特征

当f=fo=1/2 RC时，Uf的幅值到达最大，即是U幅值的1/3，同时Uf与U同相。

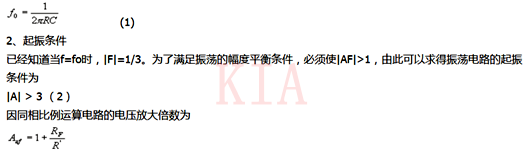

2、振荡频次与起振前提

振荡频次

为了知足振荡的相位均衡前提，请求 ΨA+ΨF=±2nπ。

以上阐发申明当f=fo时，串并联收集的ΨF=0，若是在此频次下能使缩小电路的ΨA=±2nπ，即缩小电路的输入电压与输入电压同相，便可到达相位均衡前提。

在图1的RC串并联收集振荡电路道理图中，缩小局部是集成运放，接纳同相输入体例，则在中频规模内 ΨA类似即是零。是以，电路在fo时ΨA+ΨF=0，而对其余任何频次，则不知足振荡的相位均衡前提，以是电路的振荡频次为：

为了使|A|=Auf》3，图1所示振荡电路中负反应歧路的参数应知足以下干系：

RF 》 2R’ （3）

3、振荡电路中的负反应

按照以上阐发可知，RC串并联收集振荡电路中，只需到达|A|》3，便可知足发生正弦波振荡的起振前提。若是|A|的值过大，因为振荡偏度超越缩小电路的线性缩小规模而进入非线性区，输入波形将发生较着的失真。

别的，缩小电路的缩小倍数因受环境温度及元件老化等身分影响，也要发生动摇。以上环境都将间接影响振荡电路输入波形的品质，是以，凡是都在缩小电路中引入负反应以改良振荡波形。

在图1所示的RC串并联收集振荡电路中，电阻RF和R’引入了一个电压串连负反应，它的感化不只能够或许挺高缩小倍数的不变性，改良振荡电路的输入波形，并且能够或许进一步进步缩小电路的输入电阻，下降输入电阻，从而减小了缩小电路对RC串并联收集选频特征的影响，进步了振荡电路的带负载才能。

转变电阻RF和R’阻值的巨细能够或许调理负反应的深度。RF愈小，则负反应系数F=R’/ RF+R’愈大，负反应深度愈深，缩小电路的电压缩小倍数愈小；反之，RF愈大，则负反应系数F愈小，即负反应愈弱，电压缩小倍数愈大。

如电压缩小倍数太小，不能知足|A|》3前提，则振荡电路不能起振；如电压缩小倍数不大，则能够输入幅度太大，使振荡波形发生较着的非线性失真，应调剂RF和R’的阻值，使振荡电路发生比拟不变而失真较小的正弦波旌旗灯号。

4、振荡频次的调理

只需转变电阻R或电容C的值，便可调理振荡频次。比方，在RC串并联收集中，操纵波段开关换接差别容量的电容对振荡频次停止粗调，操纵同轴电位器对振荡频次停止细调。接纳这类方法能够或许很便利地在--个比拟宽阔的规模内对振荡频次停止持续调理。

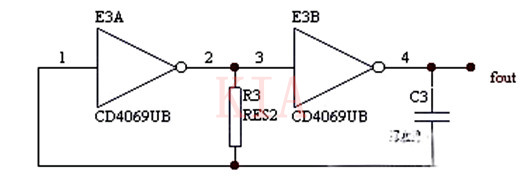

RC振荡电路图（三）

这类振荡器特色是：T≈（1.4～2.3）R*C

电源动摇将使频次不不变，合适小于100KHz的低频振荡环境。

RC振荡电路图（四）

接纳施密特触发器构成的振荡器

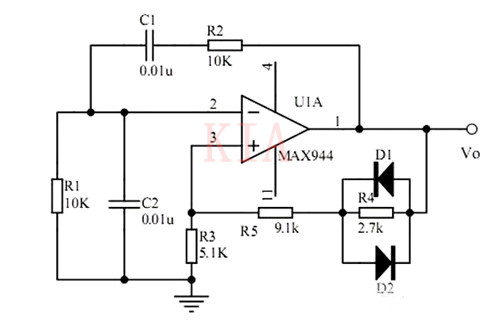

RC振荡电路图（五）

注重要点：

1、振荡电路的构成、感化、起振的相位前提和振荡电路起振和均衡幅度前提；

2、RC电路阻抗与频次、相位与频次的干系曲线；

3、RC振荡电路的相位前提阐发和振荡频次。
