在电路设想时咱们经常碰到开漏（open drain）和开集（open collector）的观点。这两个观点究竟是甚么呢？下文给你带来具体先容。

开漏（opendrain）先容

开泄电路观点中提到的漏便是指MOSFET的漏极。同理，开集电路中的集便是指三极管的集电极。开泄电路便是指以MOSFET的漏极其输入的电路。

普通的用法是会在漏极内部的电路增加上拉电阻。完全的开泄电路应当由开漏器件和开漏上拉电阻构成。

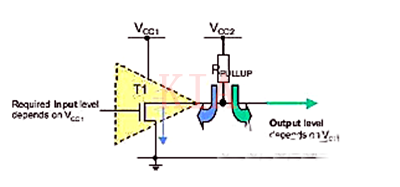

以下图所示：

构成开漏情势的电路特色 1.操纵内部电路的驱动才能，削减IC内部的驱动。当IC内部MOSFET导通时，驱动电流是从内部的VCC流经Rpull-up，MOSFET到GND。IC内部仅需很小的栅极驱动电流。

2.能够将多个开漏输入的Pin，毗连到一条线上。构成与逻辑干系。

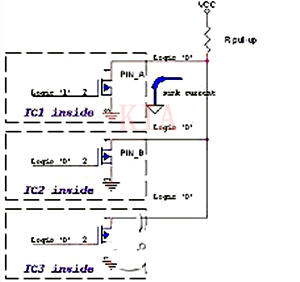

如图1，当PIN_A、PIN_B、PIN_C肆意一个变低后，开漏线上的逻辑就为0了。这也是I2C，SMBus等总线鉴定总线占用状况的道理。

3.能够操纵转变上拉电源的电压，转变传输电平。IC的逻辑电平由电源Vcc1决议，而输入高电平则由Vcc2决议。如许咱们就能够用低电平逻辑节制输入高电平逻辑了。

4.开漏Pin不毗连内部的上拉电阻，则只能输入低电平。

5.规范的开漏脚普通只需输入的才能。增加别的的鉴定电路，才能具有双向输入、输入的才能。

开集（opencollector）先容

Open-collector/ Open-drain是用于多个device间利用一个毗连线来双向（Bi-direcTIonally）通讯的手艺。

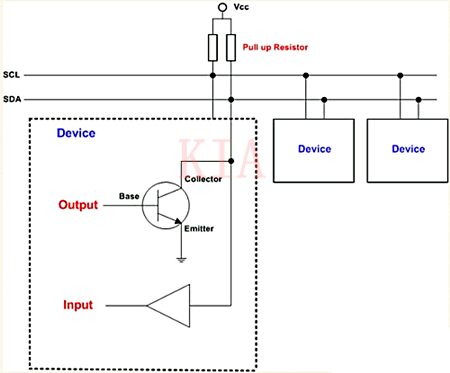

如图所示

由于Collector的pin不和任何其余device毗连以是叫Open Collector。BJT的环境叫做Open-Collector，MOSFET的环境叫做Open-drain。实际上BJT和MOSFET一样。

在input有high旌旗灯号的话，transistor则为ON，此时Output和Groud构成通路使得Output输入为Low   在input有low旌旗灯号的话，transistor则为OFF，此时Output为Hi-inpedence状况。

Hi-impedence的意义是阻抗很高，Low和High不能区分的状况。 以是普通环境下，Output会毗连有一个Pull-up电阻，在input为low时，能把output的状况从Hi-impedence拉到High状况。

如果在bus线上有多个一样的Open-collector时，只需有一个open-collector的input为low，致使output为low，则引发bus上的状况为low。如许的bus线叫做wired-OR。

Open-collector由于Pull-up电阻，致使input为low时，output为High。在多个device间不会引发旌旗灯号抵触。而不利用open-collector的话，多个device发送low或high时，会引发短路。 ;

开集(Open-collector)的特色

1. 多个device毗连时，能够两边向传输（wire-OR）

2. Level差别的device之间也能够传输数据（5V的master能够给3V的slave传输数据）   I2C便是利用此体例机关的。

 I2C最后的操纵便是发送一个slave address。发送后期待回应ACK   这时候多个device中合适其slave地点的device会使其output为low来回应master，使得master鉴定此device为本身须要互换数据的device。
