甚么是调剂管？

调剂管是稳压电源中的输入功率管。它在稳压电源电路中相称于可调电阻，随输入电压的动摇，由取样管取样后随时调剂该管的导通水平，以到达输入电压不变的目标。整流管的导通水平差别。

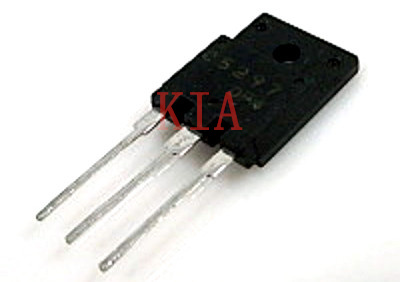

调剂管CE间的电压也差别。输入电压高时调剂管CE间的电压高。输入电压低时调剂管CE间的电压就低。比稳压输入高的电压全数加在调剂管上了。调剂管的功率消耗大，以是调剂管都有散热器。下图为一只三脚调剂管。

调剂管利用

调剂管多用于稳压电路，交换电网电压的动摇和负载电流的变更城市使整流电源的输入电压和电流随之变更，是以请求较高的电子电路必须利用稳压电源。

（1）稳压管并联稳压电路

（2）串连型稳压电路

（3）开关型稳压电路

（4）集成化稳压电路

调剂管利用电路道理阐发

1、调剂管稳压电路

所谓串连型稳压电路，便是在输入直流电压和负载之间串入一个三极管，其感化便是当q或RL产生变更引发输入电压Uo变更时，经由进程某种反应情势使三极管的UcP也随之变更，从而调剂输入电压玩，以坚持输入电压根基不变。

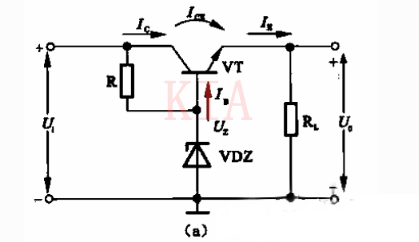

由于串入的三极管是起调剂感化的，故称为调剂管。图（a）所示是根基的调剂管稳压电路．图中三极管为调剂管。为了阐发其稳压道理，咱们将图（a）所示的电路改画成图（b）所示的情势，这时候咱们可清晰地看到，它本色上是在图所示电路的根本上再加上射极跟从器而构成的。

按照电路的特色可知，乩和Uz是跟从干系，是以只需稳压管的电压Uz坚持不变，则当矾和IL在必然的规模内变更时，乩也能根基不变。加了跟髓器后的凸起特色是带负载的才能增强了。

2、接纳功率MOSFET调剂管构成超低压差线性稳压电路 普通以为线性稳压器的转换效力低但输入纹波电压低，而开关式DC/DC变更器的转换效力高，但它的输入纹波电压很高（比线性稳压器高1～2个数目级）。

若是接纳功率MOSFET作调剂管，能够构成超低压差线性稳压器，它不只输入纹波电压小，并且其转换效力能够与DC/DC变更器媲美。

便携式电子产物但愿电池寿命长（或两次充电之间的时候距离长），本文先容的超低压线性稳压器可知足这类请求，并且有较好的输入精度。

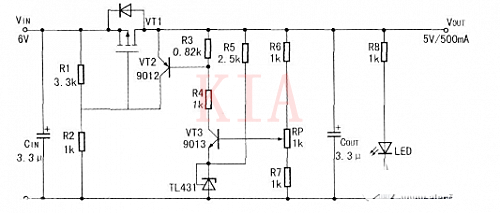

线性稳压器电路接纳Si9933功率MOSFET作调剂管设想了～个由电池供电（输入电压6V），输入5V电压，输入电流500mA的线性稳压器电路，以下图所示。

它与普通的线性稳压器电路根基不异，为了进步基准电压的精度，这里接纳TL431紧密可调基准电压源来取代普通的稳压二极管。这是由于普通的稳压二极管在3V以下的精度差，其静态电阻Rz=30Ω摆布。

别的，这里设了一个微调电位器RP，能够使在空载时调剂RP取得所需的初始电压（由于TL431的基准电压典范值是2.495V．最小值是2.470V，最大值是2.520V）。

其任务道理以下：若是输入电压VOUT有所增添，即输入电压↑，VT3基极电压↑，VT3的IC3↑，R3上的电压降↑，VT2的VBEt，VT2的ic2↑，R2上的压降↑，使R1上的压降↓，即P管的-VGS↓，P管的内阻↑．使VOUT输入电压↓。

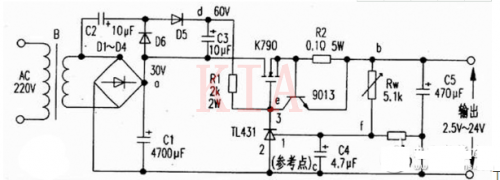

3、用IGBT做调剂管的2.5—24V稳压电源 电源根基用的是这个图，MOS管间接替换成IGBT，限流取样电阻略有变更0.3Ω摆布。在2A摆布掩护（实测）。

任务道理 如图所示，220v电压经变压器B降压、D1-D4整流、C1滤波。别的D5、D6、C2、C3构成倍压电路（使得Vdc＝60V），Rw、R3构成分压电路，T1431、R1构成取样缩小电路，9013、R2构成限流掩护电路，场效应管K790作调剂管（可间接并联利用）和C5是输入滤波器电路等。

稳压进程是：当输入电压下降时，f点电位下降，经T1431外部缩小使e点电压增高，经K790调剂后，b点电位下降；反之，当输入电压增高时，f点电位下降，e点电位下降，经K790调剂后，b点电位下降。从而使输入电压不变。

当输入电流大于6A时，三极管9013处于停止，使输入电流被限定在6A之内，从而到达限流的目标。本电路除电阻R1选用2W、R2选用5W外，别的元件无特别请求，其元件参数如图3所示。别的k790完整能够用K72515A500V125W的管子取代。由于是电压型器件，不必斟酌驱动题目。
