三极管开关电路改进接法电路图分享-KIA MOS管
信息来历：本站 日期：2022-04-25
咱们所设定的低电压准位一定就能够使三极管开关停止，特别当输出准位靠近0.6伏特的时辰更是如斯。想要降服这类临界状态，就必须接纳批改步骤，以保障三极管必能停止。

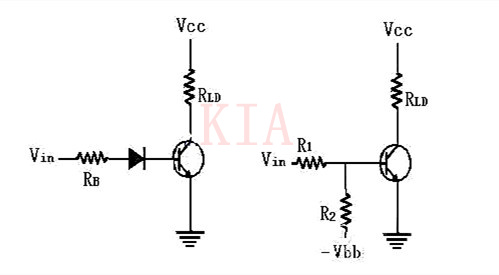

下图便是针对这类状态所设想的两种罕见之改进电路。
图：确保三极管开关举措，准确的两种改进电路
图（a） 的电路，在基射极间串接上一只二极管，是以使得可令基极电流导通的输出电压值晋升了0.6伏特，如斯即便Vin值因为旌旗灯号源的误举措而靠近0.6伏特时，亦不导致三极管导通，是以开关仍可处于停止状态。
图（b）的电路加上了一只赞助-停止（hold-off）电阻R2，恰当的R1，R2及Vin值设想，可于临界输出电压时确保开关停止。
由图（b）可知在基射极接面未导通前（IB0），R1和R2构成一个串连分压电路，是以R1必跨过牢固（随Vin而变） 的分电压，以是基极电压必低于Vin值，是以即便Vin靠近于临界值（Vin=0.6伏特） ，基极电压仍将受毗连于负电源的赞助-停止电阻所拉下，使低于0.6伏特。
因为R1，R2及VBB值的决心设想，只需Vin在高值的规模内，基极仍将有充足的电压值能够使三极管导通，不致遭到赞助-停止电阻的影响。
加快电容器
图： 加了加快电容器的电路

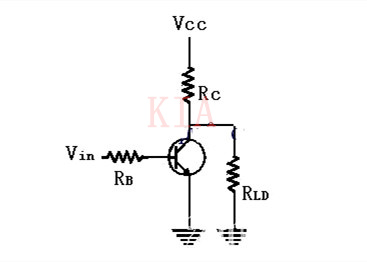

偶然辰三极管开关的负载并非间接加在集电极与电源之间，而是接成图8的体例，这类接法和小旌旗灯号交换缩小器的电路很是靠近，只是少了一只输出耦合电容器罢了。
这类接法和普通接法的举措刚好相反，当三极管停止时，负载获能，而当三极管导通时，负载反被堵截，这两种电路的情势都是罕见的，是以必须具备清楚的分辩才能。
图： 将负载接于三极管开关电路的改进接法

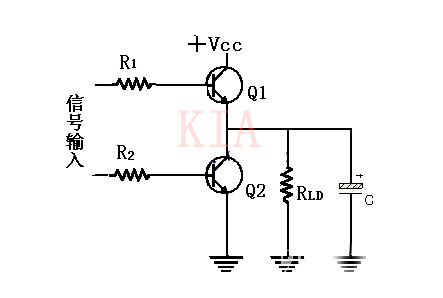

图腾式开关
图腾式开关
三极管开关操纵之一 驱动唆使灯

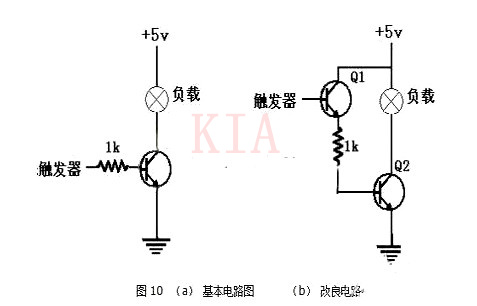

图（a）便是操纵晶体管开关来唆使一只数字正反器（flip-flop）的输出状态。借使正反器的输出为高准位（普通为5伏特） ，晶体管开关便被导通，而令唆使灯发亮，是以操纵员只需一看唆使灯，便能够晓得正反器今朝的任务状态，而不必要操纵电表去检测。
偶然旌旗灯号源（如正反器）输出电路之电流容量太小，缺乏以驱动晶体管开关，此时为防止旌旗灯号源不胜负荷而发生误举措，便须接纳图（b） 所示的改进电路，当输出为高准位时，前驱动射极随耦晶体管Q1做电流缩小后，再使Q2导通而驱动唆使灯，因为射极随耦级的输出阻抗相称高，是以正反器之必要供给少许的输出电流，便能够获得对劲的任务。
数字显现器图（a）之电路常常被利用于数字显现器上。
