泛泛在任务中，免不了要操纵各类电压品级的电源。偶然候也会碰到不是规范电压输出如＋9V，或＋3V电压。若何操纵现有的资本简略、疾速获得自身想要的输出电压呢，若是有DC-DC调压器方便能够完成吗？
一提到大功率DC-DC调压器，大师就会遐想到它那庞杂的电路，良多的电子元器件，特别是给咱们便宜带来极大的方便的开关变压器。明天向大师先容的这款大功率DC-DC调压器，仅需四个电子元器件。
这四个电子元件为：一个1K/2W的电阻，一个10K的可调电阻，一个IRF640型场效应管，一个紧密基准电压源TL431。从输出端输出必然的直流电压，经由过程调理10K的可调电阻，在输出端便能够获得你想要的肆意电压值。
此款大功率DC-DC调压器的调压规模为：0V至输出电压之间。因为是大功率的，经由过程IRF640的电流会很大，必须给IRF640加装必然的散热片，以保障不变靠得住的任务。

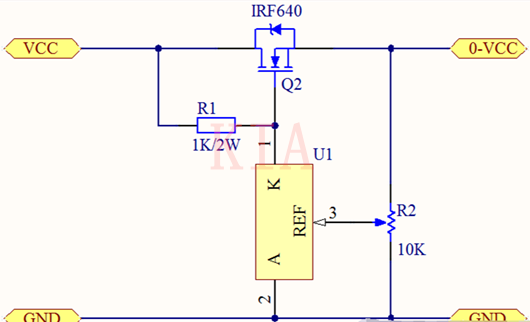

大功率DC-DC调压器的电路道理图

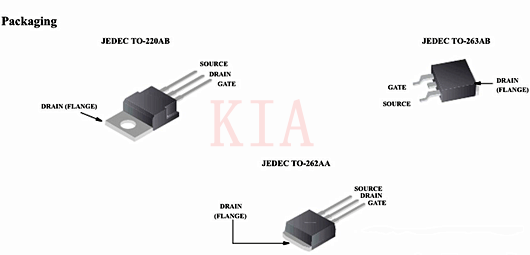

IRF640的形状图和管脚摆列

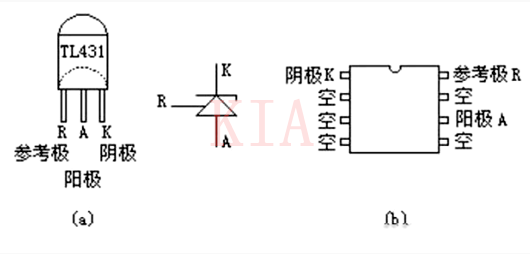

TL431的形状图和管脚摆列
因为元件很少，便宜时也可不用电路板，可间接搭焊。只需元件是好的，电路不接错，便能够一装即成，很合适初学者建造。功率的巨细由两点所决议：
1.输出直流电源自身的功率。
2.场效应管的功率。输出直流电压的巨细由场效应管的耐压所决议。
此款大功率DC-DC调压器不变靠得住。另外，场效应管还能够用IRF1010，75N75等型号的N沟道场效应管间接代用。经实验，几近一切的N沟道场效应管均能够使这个电路一般任务。
