MOS管的导通与停止由栅源电压来节制，对加强型MOS管来讲，N沟道的管子加正向电压即导通，P沟道的管子则加反向电压。
普通2V～4V就能够了。可是，MOS管分为加强型（常开型）和耗尽型（常闭型），加强型的管子是须要加电压能力导通的，而耗尽型管子原来就处于导通状态，加栅源电压是为了使其停止。
开关只需两种状态通和断，三极管和MOS督任务有三种状态，1、停止，2、线性缩小，3、饱和（基极电流持续增添而集电极电流不再增添）。
使晶体管只任务在1和3状态的电路称之为开关电路，普通以晶体管停止，集电极不接收电流表现关；以晶体管饱和，发射极和集电极之间的电压差靠近于0V时表现开。
开关电路用于数字电路时，输出电位靠近0V时表现0，输出电位靠近电源电压时表现1。以是数字集成电路外部的晶体管都任务在开关状态。
NMOS的特征，Vgs大于必然的值就会导通，合适用于源极接地时的环境（低端驱动），只需栅极电压到达4V或10V就能够了。
PMOS的特征，Vgs小于必然的值就会导通，合适用于源极接VCC时的环境（高端驱动）。可是，固然PMOS能够很便利地用作高端驱动，但因为导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是利用NMOS。

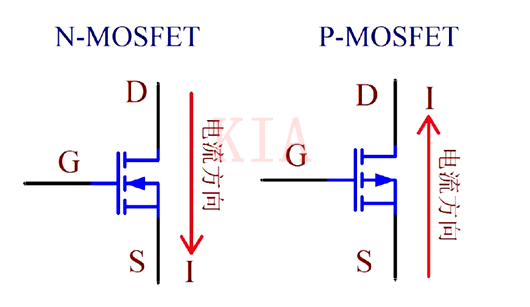

NMOS管的主回路电流标的目的为D→S，导通条件为VGS有必然的压差，普通为5~10V（G电位比S电位高）；
PMOS管的主回路电流标的目的为S→D，导通条件为VGS有必然的压差，普通为-5~-10V（S电位比G电位高）。
PMOS加强型管：uG-uS<0 , 且 |uG-uS|>|uGS(th)| ， uGS|th|是开启电压；
NMOS加强型管：uG-uS>0，且 |uG-uS|>|uGS(th)| ，uGS|th|是开启电压；
PMOS导通是在G和S之间加G负S正电压。NMOS相反。
比方AOD409是一款P型MOS管，此中uGS=-10V，以是uG-uS<-10V能力导通。同理LR8726参数uG=10V，以是uG-uS>10V能力导通。

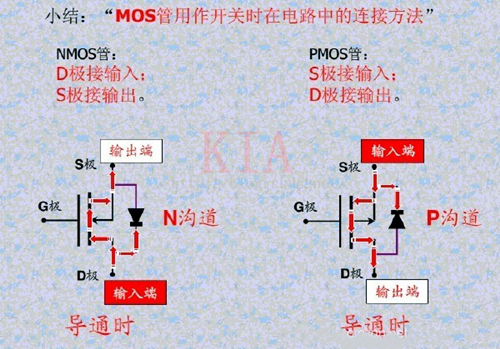

那末S极和D极输出输出反接又会如何呢？

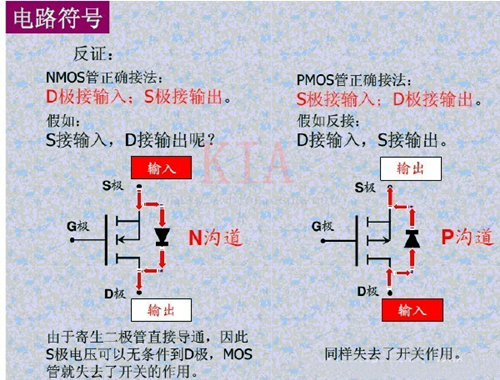

这里D极和S极反向也不相对，条件是看电路怎样设想，如输出是地时也不用斟酌寄生二极管间接导通的状态，图片上反接致使寄生二极管间接导通条件是输出为高电压，颠末负载后间接流向地。这类环境是要防止呈现的。不然MOS管就会落空了开关感化。
