电流检测电路-利用分流电压作为输入电压-KIA MOS管

在此先容的基于运放的电流检测电路起首探讨其根基观点，它是一个运算缩小器和MOSFET电流源（注重，若是不介怀基极电流会致使1%摆布的偏差，也能够利用双极晶体管）。

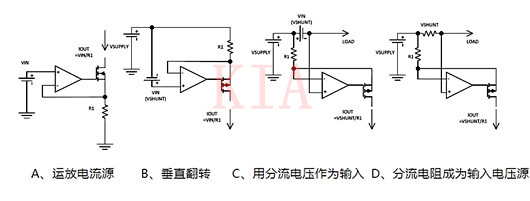

图1A显现了一个根基的运算缩小器电流源电路。把它垂直翻转，如许咱们可在图1B中做高边电流检测，在图1C中从头绘制，来描画咱们将若何利用分流电压作为输入电压，图1D是终究的电路。

【图1、此图描写了从根基运算缩小器电流源转换为具备电流输入的高边电流检测缩小器】

根基电路

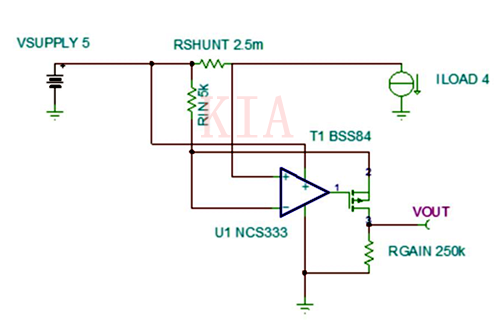

图2显现了电路电源电压低于运算缩小器的额外电源电压。在电压-电流转换中增添一个负载电阻，记着此刻有一个高阻抗输入，若是想要最简略的计划，如许能够就好了。

按照图2的实行高边电流检测的根基完整电路，须要斟酌的细节有：

运放必须是轨对轨输入，或有一个包含正供电轨的共模电压规模。零漂移运算缩小器可完成最小偏移量。但请记着，即便利用零漂移轨对轨运放，在较高的共模规模内运转凡是倒霉于完成最低偏移。

MOSFET漏极处的输入节点由于正电压的摆动而遭到限定，其幅度小于分流电源轨或小于共模电压。增添增益缓冲器能够下降该节点处电压摆幅的请求。

该电路在死区短路时不具备低边检测或电流检测所需的零伏特共模电压才能。在图2的电路中，最大共模电压即是运算缩小器的最大额外电源电压。

该电路是单向的，只能丈量一个标的目的的电流。

增益精度是RIN和RGAIN公役的间接函数。很是高的增益精度是能够的。

共模按捺比(CMRR)普通由缩小器的共模按捺才能决议。MOSFET也对CMRR有影响，泄电的或其余劣质的MOSFET可下降CMRR。

【图2、最简略的体例是利用电源电压额外值内的运算缩小器。可经由过程RGAIN/RIN被设置装备摆设为增益50。】

机能优化

一个完整缓冲的输入老是比图2的高阻抗输入要矫捷很多，并且在缓冲器中供给2的轻细增益，可下降第一级和MOSFET的静态规模请求。

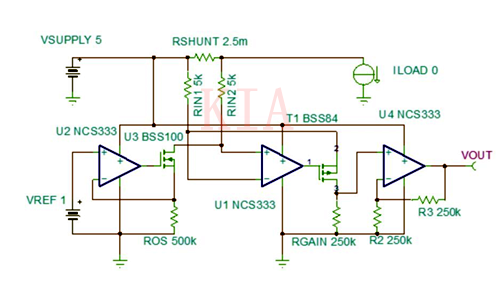

在图3中，还增添了撑持双向电流检测的电路。这里把电流源电路(还记得图1A吗？)与U1非逆变输入的输入电阻(RIN 2)一路利用，等效成RIN(在这类环境下为RIN 1)。而后这个电阻器发生一个对消输入的压降，以顺应须要的双向输入摆动。

从REF引脚到全部电路输入的增益基于RGAIN/ROS的干系，使得REF输入能够被设置装备摆设为供给单元增益，而不斟酌经由过程RGAIN/RIN设置的增益(只需RIN 1和RIN 2是不异的值)，从而像传统的差分缩小器参考输入：

VREFOUT=VREF *(RGAIN/ROS)*ABUFFER

(此中ABUFFER是缓冲增益)

注重，在一切后续电路中，双向电路是可选的，对单向电路能够省略。

【图3、此版本增添了缓冲输入和双向检测才能。它供给了一个参考输入，即便在RIN 1和RIN 2值所肯定的差别增益设置下，它也老是以单元增益运转。】

在高共模电压下利用

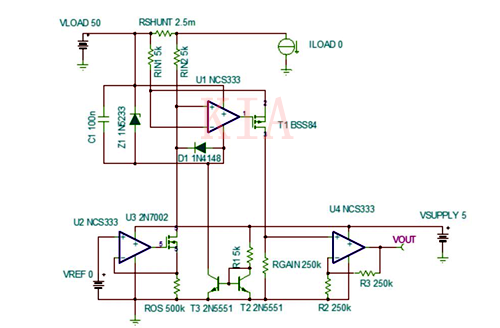

经由过程浮动电路和利用具备充足额外电压的MOSFET，电流驱动电路几近可在任何共模电压下利用，电路的任务电压高达数百伏特已成为一个很是罕见和风行的利用。电路能到达的额外电压是由所利用的MOSFET的额外电压决议的。

浮动电路包含在缩小器两头增添齐纳二极管Z1，并为它供给接地的偏置电流源。齐纳偏压可像电阻一样简略，但本文作者喜好电流镜手艺，由于它进步了电路蒙受负载电压变更的才能。在如许做时，咱们已建立了一个运放的电源“窗口”，在负载电压浮动。

另外一个二极管D1已出此刻高压版本中。这个二极管是须要的，由于一个接地的短路电路最后在负载处会把非逆变输入拉至充足负(与缩小器负供电轨比拟)，这将破坏缩小器。二极管限定这类环境以掩护缩小器。

【图4、高压电路“浮动”运放，其齐纳电源在负载电压轨】

该电路别的不为人知的利用

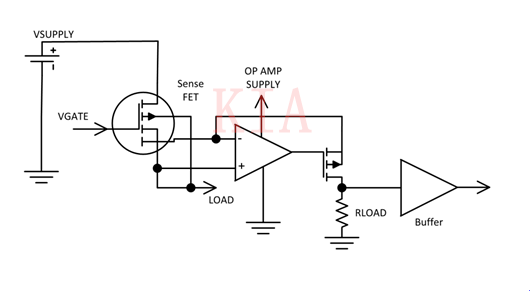

在一些研讨中，若是一旦校准，MOSFET电流检测是很是切确和线性的，但它们有约400 ppm的温度系数。虽然如斯，最好的电路布局迫使检测电极在与MOSFET的源电压不异的电压下任务，同时输入局部电流。图5显现了若何利用电流驱动电路来实行。

【图5、MOSFET检测FET电路】
