MOS管-多路摹拟开关利用技能分享-KIA MOS管

1.机能目标 摹拟开关因为接纳的是集成MOS管作为开关的器件完成开关功效；因为MOS管本身物理特征，在利用的时辰须要注重一下几个机能目标：

2.开关速率： 摹拟开关的开关速率普通能到达兆Hz的速率，能够或许疾速完成链路切换。

3.开关耐压： 摹拟开因为其利用的旌旗灯号链路为*板高压任务环境，关耐压值普通在15v之内；罕见的有3.3v、5v、12v、15、等最大耐压值；挑选时必须注重旌旗灯号链路的最大电压与器件最大耐压值。

4.开关最大电流： 摹拟开关的导通能够或许蒙受的最大电流值，此刻罕见的摹拟开关的开关最大电流普通在几百毫安之内；安培级别的摹拟开关很少。

5.导通电阻： 罕见的摹拟开关的导通阻抗普通从几个欧姆到100欧姆之间；在摹拟旌旗灯号和弱旌旗灯号设想的时辰利用摹拟开关必须注重这个参数。

6.关断阻抗： 关断阻抗代表着开关的关断能力，关断黑白，普通产物的关断阻抗足以到达按捺相邻两个旌旗灯号链路彼此搅扰的能力。

集成多路摹拟开关(以下简称多路开关)是主动数据收罗、程控增益缩小等主要手艺范畴的经常利用器件，实在际利用机能的好坏对体系的松散和靠得住性主要影响。

对于多路开关的利用手艺，有两点缺乏：一是对器件本身先容较多，而对器件与相干电路的公道搭配与调和先容较少；二是准绳性的工具先容较多，而操纵性的工具先容较少。

研讨标明：只要准确挑选多路开关的品种，注重多路开关与相干电路的公道搭配与调和，保障各电路单位有适合的任务状况，能力充实阐扬多路开关的机能，乃至填补某机能目标的完善，收到预期的结果。

本文从利用的角度动身，研讨多路开关的利用技能。今朝市场上的多路开关以 CMOS 电路为主，故以下的会商除出格申明外，均针对这类产物。

集成多路摹拟开关的利用技能

“先断后通”与“先通后断”的挑选

今朝市场上的多路开关的通断切换体例大多为“先断后通”(Break-Before-Make)。

在主动数据收罗中，应选用“先断后通”的多路开关。不然，就会发生两个通道短接的景象，严峻时会粉碎旌旗灯号源或多路开关本身。

但是，在程控增益 缩小器 中，若用多路开关来转变集成运算缩小器的反应电阻，以转变缩小器的增益，就不宜选用“先断后通”的多路开关。不然，缩小器就会呈现开环状况。缩小器的开环增益极高，易粉碎电路的普通任务，乃至粉碎元器件，普通应予防止。

挑选适合的传输旌旗灯号输出体例

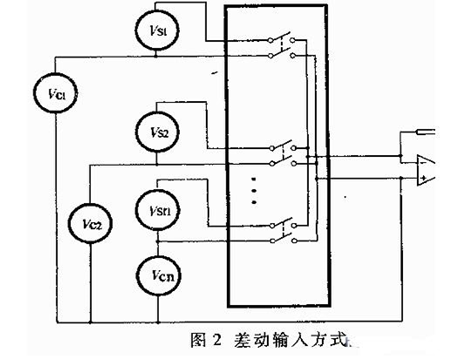

传输旌旗灯号普通有单端输出和差动输出两种体例，别离合用于差别的场所。

多路摹拟开关的挑选注重事变

减小导通电阻的影响

多路开关的导通电阻RON(普通为数10Ω至1kΩ摆布)比机器开关的打仗电阻(普通为mΩ量级)大很多，对主动数据收罗的旌旗灯号传输精度或程节制增益缩小的增益影响较较着，并且RON通道随电源电压凹凸、传输旌旗灯号的幅度等的变更而变更，因此其影响难以停止前期批改。理论中普通是想法减小RON来下降其影响。

以CD4051为例，测试发明［1］：CD4051的RON随电源电压和输出摹拟电压的变更而变更。当VDD=5V、VEE=0V时，RON=280Ω，且随V1的变更渐变；当VDD》10V、VEE=0V时，RON=100Ω，且随V1的变更缓变。

可见，恰当进步CD4051的VDD有益于减小RON的影响。必须注重：进步VDD的同时，应响应进步选通节制端A、B、C的输出逻辑电平。

比方：取VDD=12V(VEE=0V)，可接纳电源电压上拉箝位的体例，上拉电阻的阻值取1.5kΩ以上，使选通节制端旌旗灯号的有用高电平不低于6V。如许，既保障CD4051抱负导通(RON小，又完成了CMOS电平与TTL电平的转换(μP普通为TTL电平)。

可见，按照详细环境，恰当进步多路开关的电源电压，是下降其RON影响的一种有用办法。另外，恰当进步电源电压，还能够或许同时减小导通电阻路差ΔRON和加速开关速率。
