开关电源纹波发生阐发

1、跟着SWITCH 的开关，电感L 中的电流也是在输入电流的有用值高低动摇的。以是在输入端也会呈现一个与SWITCH 同频次的纹波，普通所说的纹波便是指这个。它与输入电容的容量和ESR 有干系。这个纹波的频次与开关电源不异，为几十到几百KHz。

2、别的，SWITCH 普通选用双极性晶体管或MOSFET，不论是哪一种，在其导通和停止的时辰，城市有一个回升时辰和降落时辰。这时候辰辰在电路中就会呈现一个与SWITCH 回升降落时辰的频次不异或奇数倍频的噪声，普通为几十MHz。一样二极管D 在反向规复刹时，其等效电路为电阻电容和电感的串连，会引发谐振，发生的噪声频次也为几十MHz。这两种噪声普通叫做高频噪声，幅值凡是要比纹波大良多。

3、若是是AC／DC 变更器，除上述两种纹波(噪声)之外，另有AC 噪声，频次是输入AC 电源的频次，为50～60Hz 摆布。另有一种共模噪声，是因为良多开关电源的功率器件利用外壳作为散热器，发生的等效电容致使的。

如上所述，纹波和噪声是分隔的观点：

纹波：电源动摇中的低频成份，普通低于5MHz，发生缘由为MOSFET的开关举措。

噪声：电源动摇中的高频成份，普通高于5MHz，且成份较庞杂，普通包含MOSFET的开关噪声、白噪声，和四周旌旗灯号的搅扰等。

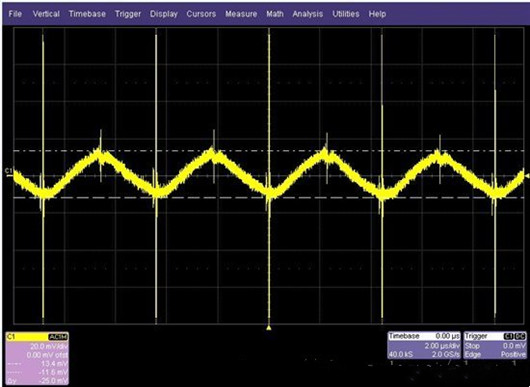

上图中，粗的正弦波便是纹波，而幅值很高的脉冲便是噪声。

利用示波器丈量

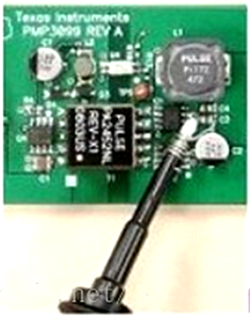

1、去除示波器控头上的夹子与地线（因为这个自身的夹子与地线会组成环路，像一个天线领受杂讯，引入一些不用要的杂讯），利用接地环（不利用接地环也可以或许或许，不过要斟酌其发生的偏差），在探头上并联一个10UF电解电容与一个0.1UF瓷片电容，用示波器的探针间接停止测试;若是示波器探头不是间接打仗输入点，应当用双绞线，或50Ω同轴电缆体例丈量。总之尽可以或许或许把减小丈量回路。

2、利用AC耦合，去除直流成份。

3、翻开20MHz带宽限定，避免高频噪声搅扰。

开关电源纹波的按捺

1. 加大电感和输入电容滤波

按照开关电源的公式，电感内电流动摇巨细和电感值成正比，输入纹波和输入电容值成正比。以是加大电感值和输入电容值可以或许或许减小纹波。

一样，输入纹波与输入电容的干系：vripple=Imax/(Co×f)。可以或许或许看出，加大输入电容值可以或许或许减小纹波。

凡是的做法，对输入电容，利用铝电解电容以到达大容量的目标。可是电解电容在按捺高频噪声方面结果不是很好，并且ESR 也比拟大，以是会在它中间并联一个陶瓷电容，来填补铝电解电容的缺乏。

同时，开关电源任务时，输入真个电压Vin 不变，可是电流是随开关变更的。这时候辰输入电源不会很好地供给电流，凡是在接近电流输入端(以BucK 型为例，是SWITcH 四周)，并联电容来供给电流。

下面这类做法对减小纹波的感化是无限的。因为体积限定，电感不会做的很大；输入电容增添到必然水平，对减小纹波就不较着的结果了；增添开关频次，又会增添开关丧失。以是在请求比拟严酷时，这类体例并不是很好。

2. 二级滤波，便是再加一级LC 滤波器

LC 滤波器对噪纹波的按捺感化比拟较着，按照要撤除的纹波频次挑选适合的电感电容组成滤波电路，普通可以或许或许很好的减小纹波。

采样点选在LC 滤波器之前(Pa)，输入电压会下降。因为任何电感都有一个直流电阻，当有电流输入时，在电感上会有压降发生，致使电源的输入电压下降。并且这个压降是随输入电流变更的。

采样点选在LC 滤波器以后(Pb)，如许输入电压便是咱们所但愿获得的电压。可是如许在电源体系外部引入了一个电感和一个电容，有可以或许或许会致使体系不不变。

3. 开关电源输入以后，接LDO 滤波

这是削减纹波和噪声最有用的体例，输入电压恒定，不须要转变原本的反应体系，但也是本钱最高，功耗最高的体例。任何一款LDO 都有一项目标：乐音按捺比。

对减小纹波。开关电源的PCB 布线也很是关头。对高频噪声，因为频次高幅值较大，后级滤波固然有必然感化，但结果不较着。这方面有特地的研讨，简略的做法是在二极管上并电容C 或RC，或串连电感。

4. 在二极管上并电容C 或RC

二极管高速导通停止时，要斟酌寄生参数。在二极管反向规复时代，等效电感和等效电容成为一个RC 振荡器，发生高频振荡。为了按捺这类高频振荡，需在二极管两头并联电容C或RC 缓冲收集。电阻普通取10Ω-100Ω，电容取4.7pF-2.2nF。

在二极管上并联的电容C 或RC，其取值要颠末频频实验能力肯定。若是选用不妥，反而会形成更严峻的振荡。

对高频噪声请求严酷的话，可以或许或许接纳软开关手艺。

5. 二极管后接电感（EMI 滤波）

这也是经常使用的按捺高频噪声的体例。针对发生噪声的频次，挑选适合的电感元件，一样可以或许或许有用地按捺噪声。须要注重的是，电感的额外电流要知足现实的请求。
