低功耗设想—功耗组成和范例图文分享-KIA MOS管


功耗的组成——按范例分

低功耗按照范例分类,其组成首要有静态功耗、静态功耗、浪涌功耗这三种。


1)静态功耗

静态功耗包含:开关功耗或称为翻转功耗、短路功耗或称为外部功耗。


①开关功耗

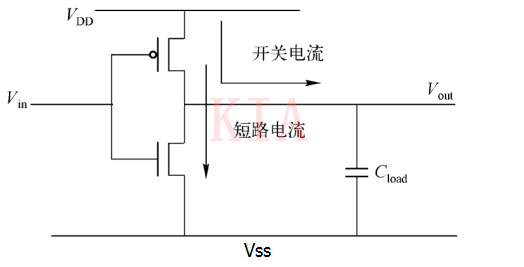

在数字CMOS电路中,对负载电容停止充放电时耗损的功耗,比方对上面的CMOS非门中


低功耗设想


当Vin = 0时,上面的PMOS导通,上面的NMOS停止;VDD对负载电容Cload停止充电,充电实现后,Vout的电平为高电平。


当Vin = 1时,上面的PMOS停止,上面的NMOS导通,负载电容经由进程NMOS停止放电,放电实现后,Vout的电平为低电平。


如许一开一闭的变更,电源的充放电,就组成了开关功耗,开关功耗Psitch的计较公式以下所示:


低功耗设想


在上式中,VDD为供电电压,Cload为后级电路等效的电容负载巨细,Tr为输入旌旗灯号的翻转率。普通环境下,旌旗灯号在一个周期内均匀翻转两次,即回升沿一次、降落沿一次,也便是说,Tr = 2f,是以,均匀功耗便是:


Pdynamic = Vdd*Vdd*CL*f


②短路功耗

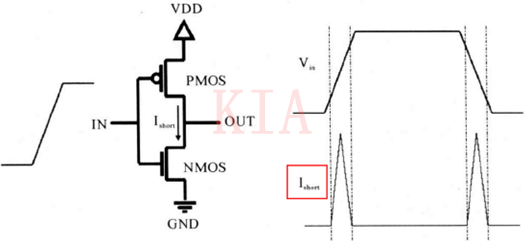

短路功耗也称为外部功耗,短路功耗是由于在输入旌旗灯号停止翻转时,旌旗灯号的翻转不能够刹时实现,是以PMOS和NMOS不能够老是一个停止别的一个导通,总有那末一段时辰是使PMOS和NMOS同时导通,那末从电源VDD到地VSS之间就有了通路,就组成了短路电流,以上面的反相器电路图所示:


低功耗设想


短路功耗Pshort的计较公式以下所示:

低功耗设想


上式中,Vdd为供电电压,Tr为翻转率,Qx为一次翻转进程中从电源流到地的电荷量。


由此咱们能够找到,静态功耗首要有开关功耗和短路功耗;此中开关功耗在静态功耗中占大局部比例;从上面的两个款式中咱们能够看到,静态功耗首要跟电源的供电电压、翻转率、负载电容有关。


2)静态功耗

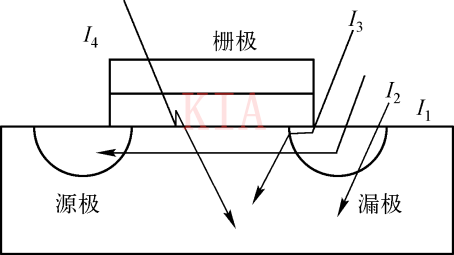

在CMOS电路中,静态功耗首要是泄电流引发的功耗,以下图所示:

低功耗设想


泄电流有上面几个局部组成:

·PN结反向电流I1(PN-junction Reverse Current)


·源极和漏极之间的亚阈值泄电流I2(Sub-threshold Current)


·栅极泄电流,包含栅极和漏极之间的感到泄电流I3(Gate Induced Drain Leakage)


·栅极和衬底之间的地道泄电流I4(Gate Tunneling)


普通环境下,泄电流首要是指栅极泄泄电流和亚阈值电流(进入超深亚微米工艺以后,地道泄电流成为首要电流之一),是以上面就简略先容一下这两种电流。


栅极泄露功耗:在栅极上加旌旗灯号后(即栅压),从栅到衬底之间存在电容,是以在栅衬之间就会存在有电流,由此就会存在功耗。


亚阈值电流:使栅极电压低于导通阈值,仍会发生从FET漏极到源极的泄泄电流。此电流称为亚阈值泄泄电流。在较狭小的晶体管中,漏极和源极间隔较近的环境下会发生亚阈值泄泄电流。晶体管越窄,泄泄电流越大。要下降亚阈值电流,能够利用高阈值的器件,还能够经由进程衬底偏置停止增添阈值电压,这些属于低功耗设想。


静态功耗的计较公式以下所示,Ileak为泄泄电流(Ipeak应当是Ileak):


低功耗设想


静态功耗常常与工艺有关。


(3)浪涌功耗

浪涌功耗是浪涌电流引发的功耗。浪涌电流是指开机或叫醒的时辰,器件流过的最大电流,是以浪涌电流也称为启动电流。普通环境下,浪涌功耗不是咱们存眷的处所,是以这里只是申明有这个功耗存在。


功耗的组成——按布局分

后面按照范例停止功耗分类,这里利用布局停止分类,也便是按照装备的布局或装备的组成停止分类。


(以SoC为例)首要分为:时钟树功耗、处置器功耗、存储器功耗、其余逻辑和IP核功耗、输入输入pad功耗。在差别的利用、装备中,这些功耗的比例不一样,可是时钟树、处置器、存储器占了绝大局部功耗,这是须要申明的。
