【电路设想】NMOS做电平转换电路图解-KIA MOS管
信息来历：本站 日期：2022-04-18

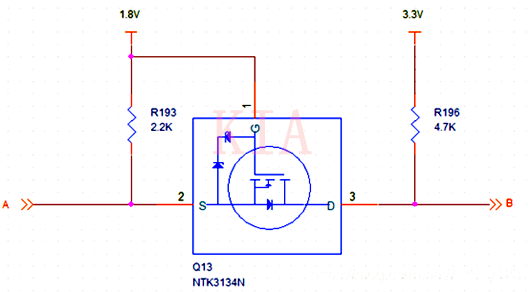

下图是NMOS做电平转换的典范电路，要点是旌旗灯号从低往高转低，从S极到D极。
逻辑以下：
A=1.8V，NMOS停止，B=3.3V；
A=0V，NMOS导通，B=0V；
若是是高电平往低电平转换，低频旌旗灯号用电阻分压便可。

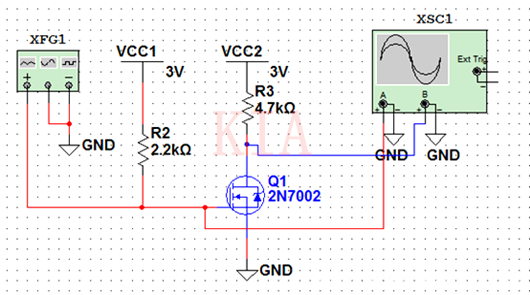

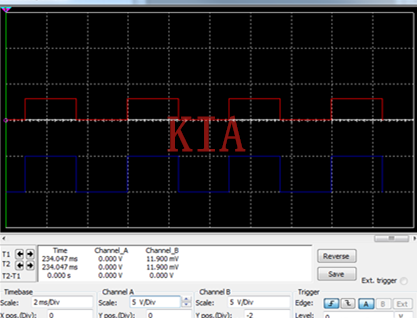

对上图电路做了一下仿真，100KHz旌旗灯号能顺遂传输。
一样用DS极传递旌旗灯号，PMOS不能用来做电平转换。
NMOS的其余用法：

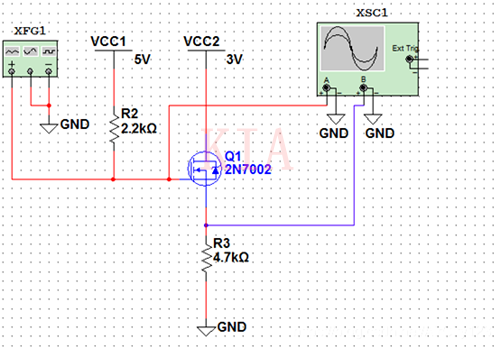

接法一：用NMOS，必须高电平转低电平，且高电黎较着高于低电平。一样完成电平转换且逻辑稳定，100KHz没题目。
在NMOS的S极上接电阻的体例属于“低端”接法，很少用。经常使用的是“高端”接法，即在D极上串电阻，上面接法：

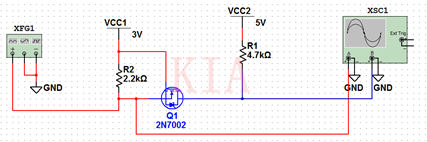

接法二：用NMOS，不限转换电平标的目的，可高电平转低电平，也能够低电平转高电平。错误谬误是逻辑变更了，且高频特征差。
PMOS也有上述近似的接法。
PMOS合适做旌旗灯号开关，旌旗灯号必须是从S极输出。
NMOS也能做旌旗灯号开关，旌旗灯号从D极输出，条件是G极的使能电压要较着大于D极旌旗灯号的最高电压。
NMOS合适做电平转换，必须是从低电压转到高电压，逻辑稳定。PMOS不能。
操纵PMOS和NMOS的G极和S极，能够做逻辑转换，电平转换。
