【典范电路】余电疾速泄放电路图文-KIA MOS管
信息来历：本站 日期：2022-04-15
余电疾速泄放电路，即放电电路，用在须要疾速频频开关电源，且负载电路上有大容量电容的场景。
断开电源开关后，若是负载电路有大电容，会引发负载电路上的电压降落迟缓。此时若是从头接上电源开关，负载电路在未完整掉电的环境下从头上电，能够会致使电路不能普通复位启动，进而电路任务非常，呈现开机死机等环境。
以是在糊口中，经由过程开关电源的体例重启电子装备时，比方重启路由器，普通是断电后等几秒钟再接上电源。
有些装备比方电视机，断电后会看到他的LED唆使灯要过几秒钟才会燃烧，便是余电不疾速泄放致使。

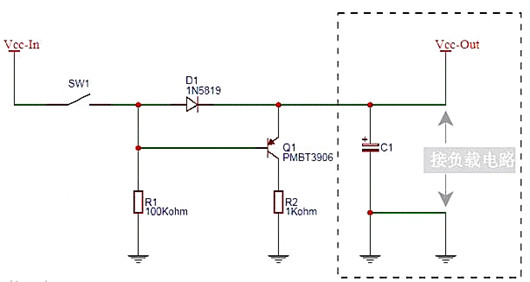

上图是一种余电疾速泄放电路，C1代表负载电路中的大电容。
电路申明

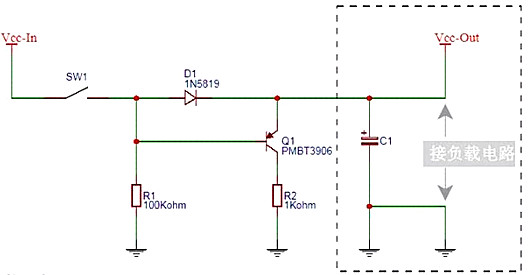

①开关SW1闭合后：
电压5V-In经由过程二极管D1成为电压4.7V-Out。由于二极管D1用了1N5819，这是一个肖特基二极管，其正向压降比拟小，约为0.3V。
此时三极管Q1的b极电压为5V，e极电压为4.7V，Q1不导通。

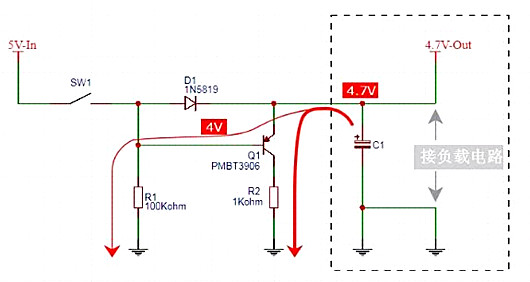

②开关SW1断开后：
三极管Q1的e极电压从4.7V起头降落，b极电压从4V起头降落，Vbe = -0.7V，将Q1翻开，大电容C1的电压4.7V-Out经由过程三极管Q1、电阻R2疾速泄放到地。
