详解运算缩小器转换速度SR (Slew Rate)-KIA MOS管
信息来历：本站 日期：2022-04-14
转换速度是表现运算缩小器的任务速度的参数。
表现输入电压在划定的单元时候可变更的比例。
比方，1[V/μs]表现在1[μs]内可以使电压产生1[V]的动摇。
抱负运算缩小器可忠厚地输入任何输入旌旗灯号对应的输入旌旗灯号，但现实上还存在一种叫做转换速度的限定。

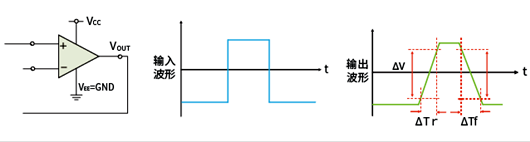

给输入施加回升沿和降落沿比拟峻峭的矩形波脉冲时，表现输入电压在单元时候内可产生甚么水平的变更。下图表现转换速度的界说。
转换速度丈量电路和波形图
转换速度按"回升沿"或"降落沿"中较慢的一方为基准停止划定。
是以，表现运算缩小器输入旌旗灯号的斜率的最大值。
对动摇更猛烈的旌旗灯号，输入波形难以跟从而产生变形。组成缩小电路时，转换速度是输入变更的比例，是以不会产生变更。
运算缩小器用于直流、交换二者的旌旗灯号缩小。
运算缩小器受呼应速度限定，并非可处置任何旌旗灯号。
在上图所示的电压跟从器布局中，直流电压输入遭到输入电压规模和输入电压规模的限定。
另外，带有频次的交换旌旗灯号还遭到增益带宽积和转换速度的限定。
此处对振幅与频次的干系，即转换速度加以斟酌。
求运算缩小器可输入的最大频次。
正弦波
求输入右图所示波形所需的转换速度。
y=Asinωt
转换速度是正弦波的切线的斜率，故对上式停止微分。
转换速度为
SR=Aω ω=2πf
再者，正弦波的振幅是峰间值，VPP=2A，是以，可停止以下变形。
该频次f被叫做全功率带宽。
它们处于运算缩小器未设定缩小率的状况，即电压跟从器中运算缩小器的可输入振幅（在输入电压规模内）与频次的干系。例）在SR=1V/μs的运算缩小器中，可输入1VPP旌旗灯号的频次为
振幅坚持稳定且跨越上述求得的频次时，波形受转换速度限定，正弦波变为三角波，产生失真。
