【运算缩小器】负反应体系及其结果阐发-KIA MOS管
信息来历：本站 日期：2022-04-14
运算缩小器是具备高电压增益的缩小器，但几近不是运算缩小器单体停止缩小。
缘由是开环增益存在偏差，或带宽较窄，难以节制缩小率。
是以，普通组成负反应电路后利用。
下图表现负反应体系的模子。
组成负反应电路可举出以下几个长处。
组成负反应电路的长处
1. 缩小电路的增益牢固的范畴（带宽）可得到扩展
2. 因为组成了负反应电路，使运算缩小器的开环增益的偏差影响变小
3. 可按捺失真
1.缩小电路的增益牢固的范畴（带宽）可得到扩展
起首求出该模子的输入与输入的干系，即通报函数。
AO ： 运算缩小器开环增益
β ： 反应率、
1+βA(s) ： 反应量
环路增益 ： βA(s)
别的以下式所示，运算缩小器具备1阶滞后通报函数。

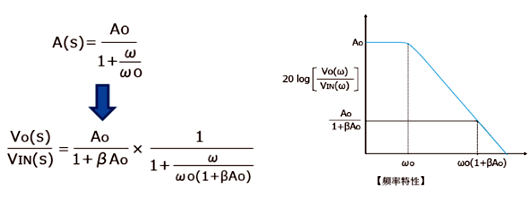

上图的频次特征用上式干系停止领会释。
能够发明，因为接纳了负反应，增益变小，变为反应量的 1/(1+βAO)，带宽从ωO扩展到了 ωO(1+βAO)。
2.因为组成了负反应电路，使运算缩小器的开环增益的偏差影响变小
在输入与输入的通报函数公式中，假定运算缩小器的开环增益充足大，即AO>>1，则低频的负反应电路的增益可类似于1/β。
即运算缩小器的开环增益较大时，反应电路的增益与运算缩小器的增益有关，仅由反应率决议。
一样，反相缩小器等的缩小电路的低频缩小率仅由外置电阻决议。
别的，运算缩小器的开环增益充足大即AO>>1 时，即使因温度特征或制作偏差而使运算缩小器的开环增益几多发生变化，所受的影响也比拟小。
3.可按捺失真

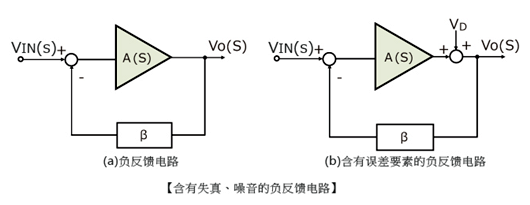

下图表现含有偏差因素的反应电路。
此处将运算缩小器中发生的偏差因素表现为VD。
含有失真、偏差电压、乐音等因素。
下式表现含有失真的通报函数。
如公式所示，增益A(s)越大 VD项越小，如许可按捺偏差。
相反，组成负反应电路可举出以下几个错误谬误。
组成负反应电路的错误谬误
与开环增益比拟，电路的缩小率下降。
反应使电路变得易振荡。
