在开关节制的电路中，若负载带的是理性负载如电磁阀或机电，要注重理性负载发生的负压对开关的影响，上面对理性负载（上面间接用电感先容）发生负压的缘由、影响和处理办法停止先容。

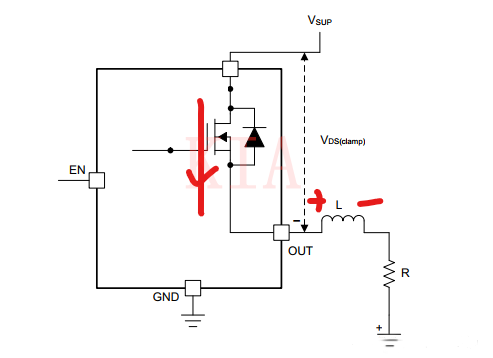

带理性负载时，开关管在导通时代，电感上的电流逐步增大，感到电压禁止电流增大，以是是左正右负。

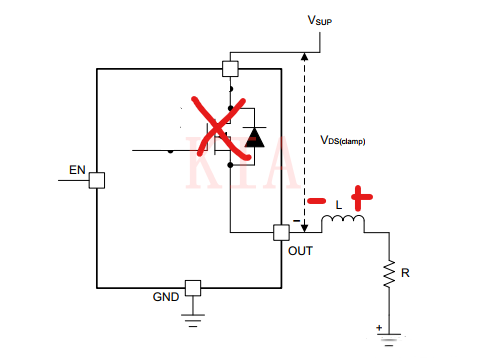

开关管关断时，因为电感上的电流要减小，电感的特征是电流不能渐变，以是电感发生左负右正的感到电压来禁止电流的减小，疏忽电感内阻的电压，那右端为地，以是左端为负，这便是发生负压的缘由。
影响阐发
那负压会发生甚么影响呢？
首要影响是开关管的VDS增大，开关管会过压破坏。
处理办法是为电感所贮存的能量供给一个泄放回路，从而减小电感的瞬变电压。
处理办法是基于开关芯片是全体，对外围电路停止优化来讲的，不详细触及到按捺开关管变更速度的办法。
增添续流二极管给电感放电。续流二极管导通，开关点就会被拉到地，起到掩护感化。
续流二极管能够增添串连电阻，减小其经由过程的电流。

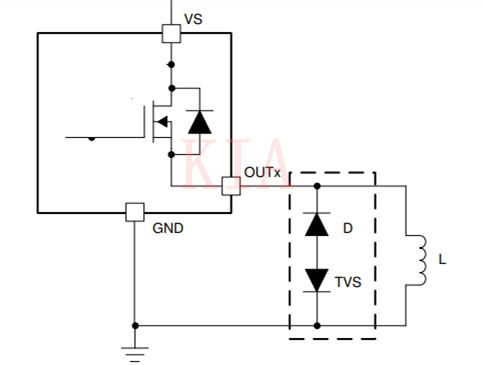

固然能够增添TVS管到达疾速续流，以下图所示。
RC首要是操纵C充放电来节制L瞬态电压的迟缓变更。也可用R,RCD归正便是泄放回路，跟电源中按捺尖峰电压的办法差未几，区分是放电快慢和耗能了。
当压敏电阻两头的电压跨越其蒙受电压时，压敏电阻阻值敏捷减小，以节制其两头的电压减小，从而限定理性负载两头的电压。
最初一种是高侧开关芯片中接纳的比拟多的一种，在mos的GD两头增添稳压管。详细道理是，当电感为发生负压时，mos的DS电压跨越稳压管电压值时，稳压管导通，G点电压被拉高，致使GS电压增添，mos管导通，电感上的电流经由过程mos续流，以是mos的DS电压不会高，不至于被破坏。
