电池组件中适量电流“泄露”题目处理体例-KIA MOS管
信息来历：本站 日期：2022-04-11
良多古代便携式装备发货时都必须装置电池，以便客户无需电池装置或充电便可当即开启装备。若是毗连至电池的组件有适量电流“泄露”，那装备到客户手中时能够就没电了。
一切组件都有泄电流环境，虽然 IC 组件是首要首恶，但电容器、电路板脏污和湿度也具备不可展望的泄电品级。
处理这个题目并非大事。将负载从电池完整断开时可取得最长闲置时候，但任何上电检测电路都须要毗连电池能力任务。另外，PCB 面积在良多电池供电利用中也很是主要，很难为单个锁存开关电路调剂空间。

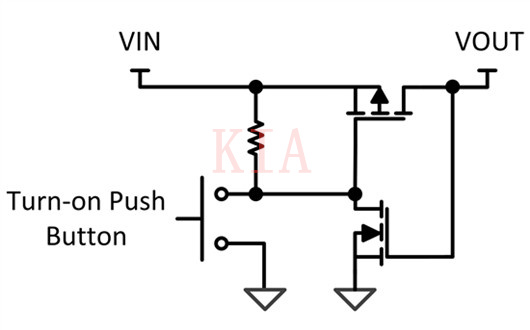

一种简略间接的体例是利用简略的 P 型 MOSFET (PMOS) 和 N 型 MOSFET (NMOS) 锁存器断开电池。
但是，这个看似简略的电路可致使不靠得住的机能。开关上的任何搅扰都将翻开锁存器。
另外，若是输入电压跳至正极，或 PMOS 的 CGS 和 NMOS 的 CDS 建立的电容分压器将 PMOS 器件开启，拔出电池时锁存器能够会主动开启。
固然，这个题目可经由过程增添一些别的电阻器及电容器处理，但会敏捷增添这类根基功效的设想尺寸和庞杂性。

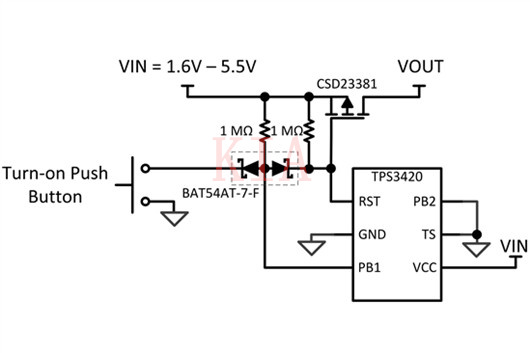

上面给出了一种更好的设想计划，其可经由过程 7.5 秒的开关触压来启动负载，以防止根基锁存器的搅扰，从而可利用德州仪器 (TI) TPS3420 按钮节制器来翻开开关。
TPS3420 是一款超低 Iq 按钮节制器。它有两个按钮输入，本处理计划只利用一个。
在按动按钮时（可利用体系中任何已有的按钮），可将双肖特基二极管的一半毗连至接地，随后其可将 TPS3420 的 PB1 输入拉低。

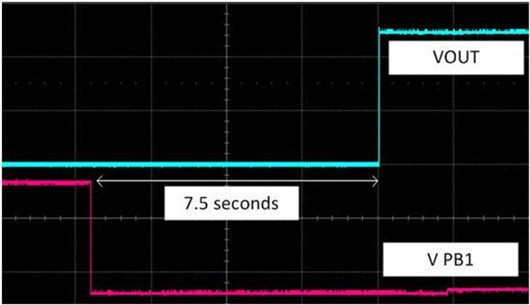

在 PB1 输入被拉低 7.5 秒后，TPS3420 的开漏输入引脚 RST 将在 PMOS 开关的栅极上拉低，将负载毗连至电池。
双肖特基二极管的另外一半将供给锁存机制，以便在 RST 引脚变低时，PB1 引脚也坚持为低，从而可在电池完整放电或移除之前，让 RST 引脚坚持为低。
本处理计划将细小型 CSD23381（1 毫米 x 0.6 毫米）PMOSFET 作为电池与负载之间的断开开关。
在体系封闭、总流耗缺乏 1μA 的环境下，该处理计划可将电池闲置时候耽误相称长一段时候，从而可防止客户发明其新买的装备须要充电、让他们感应绝望的危险。
