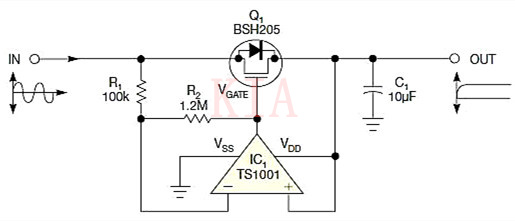

用一只经心遴选的运放、一个低阈值的P沟道MOSFET,和两只反应电阻，便能够做出一个正向压降小于二极管的整流电路（图1）。
整流后的输出电压为有源电路供电，是以不须要额定的电源。电路的静态电流低于大大都肖特基二极管的反向泄露电流。本电路可在压降落至0.8V时供给有源整流。在更低电压下，MOSFET的体二极管变成为一个通俗二极管。
图1,电路摹拟了一个整流器，但其正向压降只需40mV或更低。电路的反向泄露小于肖特基二极管。
当输出与输出电压之间有正电压时，运放电路使MOSFET导通，以下式：
VGATE=VOUT-（R2/R1）（VIN-VOUT），
此中，VGATE是MOSFET的栅极驱动电压，VIN为输出电压，VOUT为输出电压。
输出与输出电压能够转换为MOSFET的漏源电压和栅源电压，以下式：
VDS=VIN-VOUT,且VGS=VGATE-VOUT,
此中，VDS为漏源电压，VGS为栅源电压。
将这些款式连系起来，可得到MOSFET栅极驱动电压是漏源电压的函数：
VGS=-（R2/R1）VDS,
若是使R2为R1的12倍，则MOSFET漏源电压上的一个40mV压降就充足以小的漏极电流使MOSFET导通（图2）。
挑选更高的比率能够进一步减小压降，使的地方于运放的6mV最差输出偏移电压极限规模内。运放由输出储能电容C1供电。缩小器有轨至轨的输出和输出，当在靠近电源轨处任务时不相位逆转题目。
缩小器的任务电压低至0.8V.运放的非反相端间接毗连到VDD轨，缩小器的输出毗连到MOSFET的栅极。电路在100Hz正弦波的有源整流时，耗电略高于1μA,泄露电流小于大大都肖特基二极管。BSH205在0.8V的栅源电压下，撑持毫安级的电流。

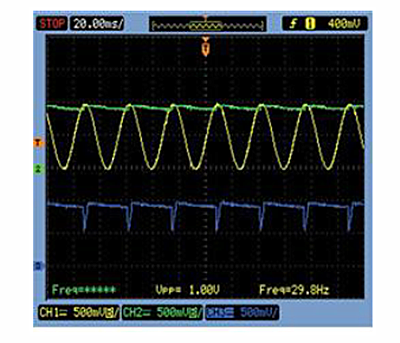

图2,正弦波输出（黄色）下的电路输出（绿色），标明只需当输出-输出压差小于40mV时，FET的栅极电压（蓝色）才降落。
运放带宽限定了电路用于较低频次的旌旗灯号。在带宽大于500Hz时，缩小器的增益起头降落。跟着旌旗灯号频次的降低，MOSFET一向坚持关断，而MOSFET的体二极管取代实现整流功效。疾速降落时候的输出有能够从MOSFET拉出反向电流。
不过对小电流，MOSFET都任务在低于阈值的规模内。因为在低于阈值的规模内，栅源电压对漏源电流有指数干系，缩小器会疾速关断。限定身分是缩小器1.5V/ms 的转换速度。只需电路负载不要太重，导致MOSFET进入其线性区间，则反向电流就不会跨越正向电流。

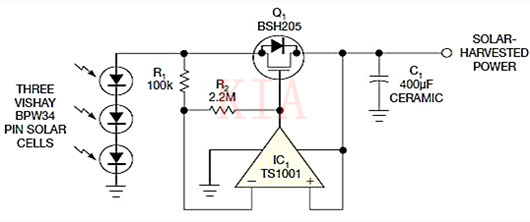

本电路能够用于微功率的太阳能利用（图3）。按照光芒的强弱，BPW34电池芯可发电0.8V~1.5V的10μA~30μA.有源二极管电路可在光芒疾速变更的环境下，对获得的峰值电压做整流，而对电池芯的反向泄露最低。
图3,这个有源整流电路能够用于太阳能电池给电容的充电。整流器的压降小，当不光照时能掩护电池芯不受反向电流打击。
