MOSFET是一种罕见的电压型节制器件，具备开关速率快、高频机能、输入阻抗高、噪声小、驱动功率小、静态规模大、宁静任务地区(SOA)宽等一系列的长处，是以被普遍的利用于开关电源、机电节制、电开东西等各行各业。栅极做为MOSFET自身较软弱的关键，若是电路设想不妥，轻易构成器件乃至体系的生效，这篇文章将罕见的栅极电路清算出来供大师参考。

MOSFET栅极电路罕见的感化有以下几点：

1、去除电路耦合出来的乐音，进步体系的靠得住性。

2、加快MOSFET的导通，下降导通消耗。

3、加快MOSFET的关断，下降关断消耗。

4、下降MOSFET DI/DT，掩护MOSFET同时按捺EMI搅扰。

5、掩护栅极，避免非常高压前提下栅极击穿。

6、增添驱动才能，在较小的旌旗灯号下，能够驱动MOSFET。

起首说一下电源IC间接驱动，下图是咱们最常常使用的间接驱动体例，在这类体例中，咱们因为驱动电路未做过多处理，是以咱们停止PCB LAYOUT时要尽可能停止优化。如延长IC至MOSFET的栅极走线长度，增添走线宽度，尽可能将Rg安排在离MOSFET栅极较进的地位，从而到达削减寄生电感，消弭乐音的目标。

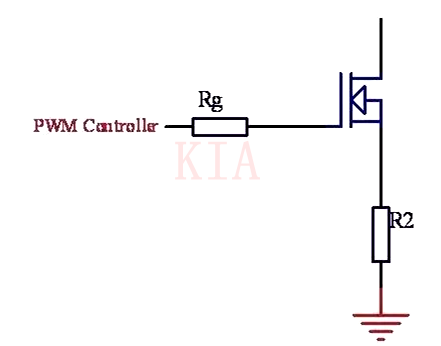

1、间接驱动

起首说一下电源IC间接驱动，下图是咱们最常常使用的间接驱动体例，在这类体例中，咱们因为驱动电路未做过多处理，是以咱们停止PCB LAYOUT时要尽可能停止优化。如延长IC至MOSFET的栅极走线长度，增添走线宽度，尽可能将Rg安排在离MOSFET栅极较进的地位，从而到达削减寄生电感，消弭乐音的目标。

固然另外一个题目咱们得斟酌，那便是PWM CONTROLLER的驱动才能，当MOSFET较大时，IC驱动才能较小时，会呈现驱动过慢，开关消耗过大乃至不能驱动的题目，这点咱们在设想时须要注重。

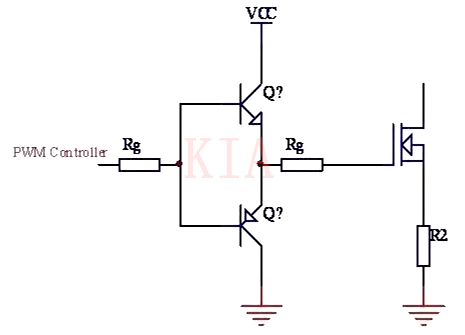

2、IC外部驱动才能缺乏时

固然，对IC外部驱动才能缺乏的题目咱们也能够接纳上面的体例来处理。

这类增添驱动才能的体例不只增添了导通时候，还能够加快关断时候，同时对节制毛刺及功率消耗由必然的结果。固然这个咱们在LAYOUT时要尽可能将这两个管子放的离MOSFET栅极较近的地位。如许做的益处另有削减了寄生电感，进步了电路的抗搅扰性。

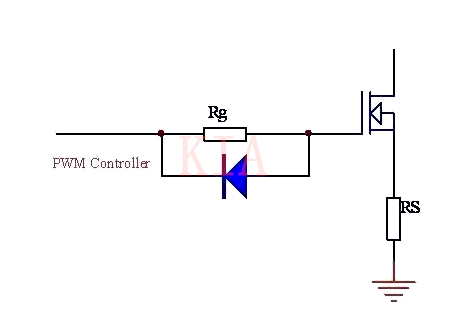

3、增添MOSFET的关断速率

若是咱们单单要增添MOSFET的关断速率，那末咱们能够接纳上面的体例来停止。

关断电流比拟大时，能使MOSFET输入电容放电速率更快，从而下降关断消耗。大的放电电流能够经由过程挑选低输入阻抗的MOSFET或N沟道的负的停止的电压器件来完成，最常常使用的便是加加快二极管。

栅极关断时，电流在电阻上发生的压降大于二极管导通压降时，这时候二极管会导通，从而将电阻停止旁路，导通后，跟着电流的减小，二极管在电路中的感化愈来愈小，该电路感化会较着的减小MOSFET关断的提早时候。

固然这个电路有必然的错误谬误，那便是栅极的电流依然须要留过IC外部的输入驱动阻抗，这有甚么方法处理呢？

上面来讲讲PNP加快关断驱动电路：

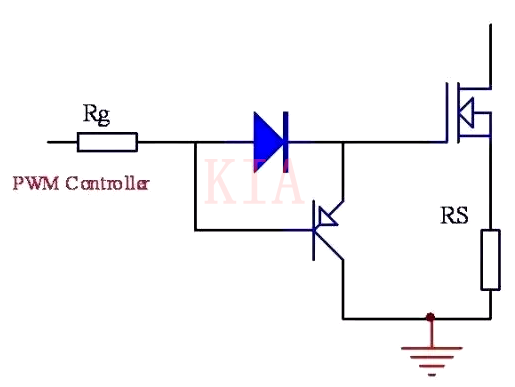

4、PNP加快关断驱动电路

再来谈以下PNP加快关断电路

PNP加快关断电路是今朝利用最多的电路，在加快三级管的感化下能够完成刹时的栅源短路，从而到达最短的放电时候，之以是加二极管一方面是掩护三级管基极，另外一方面是为导通电流供给回路及偏置，该电路的长处为能够类似到达推拉的结果加快结果较着，错误谬误为栅极因为颠末两个PN节，不能是栅极真实的到达0伏。

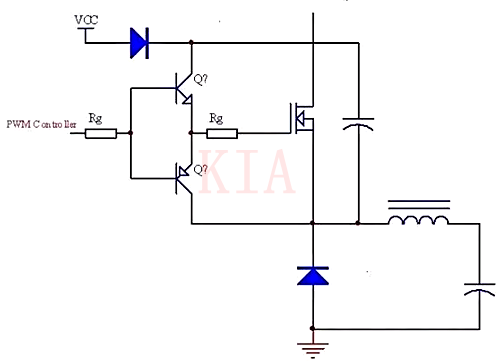

5、当源极输入为高电压时的驱动

当源极输入为高电压的环境时，咱们须要接纳偏置电路到达电路任务的目标，既咱们以源极其参考点，搭建偏置电路，驱动电压在两个电压之间动摇，驱动电压误差由低电压供给，以下图所示。

固然，这个图有点题目，不晓得有不哪位小火伴看出来？

实在题目便是“驱动电源”须要悬浮，要以MOS的源极共“地（给大师加深印象）

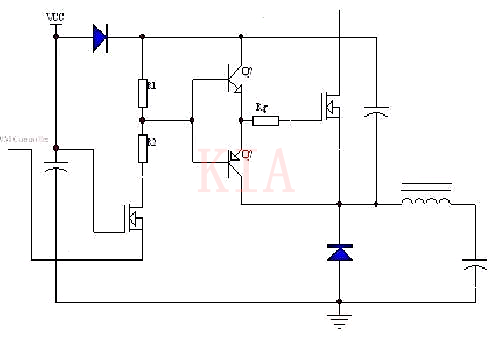

这个是准确的图纸。供列位参考：

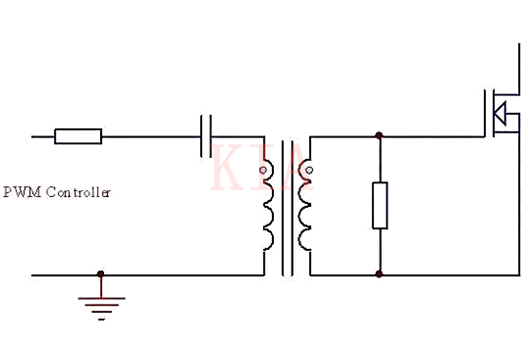

6、知足断绝请求的驱动

为了知足宁静断绝的请求或供给高端浮动栅极驱动常常会接纳变压器驱动。这类驱动将驱动节制和MOSFET停止了断绝，能够利用到高压及高压电路中去，以下图所示：

变压器驱动说白了便是断绝驱动，固然此刻也有特地的驱动IC能够处理，但变压器驱动有本身的特色使得良多人一向在对峙用。

图中耦合电容的感化是为磁化的磁芯供给复位电压，若是不这个电容，会呈现磁饱和。

与电容串连的电阻的感化是为了避免占空比俄然变更构成LC的震动，是以加这个电阻停止减缓。

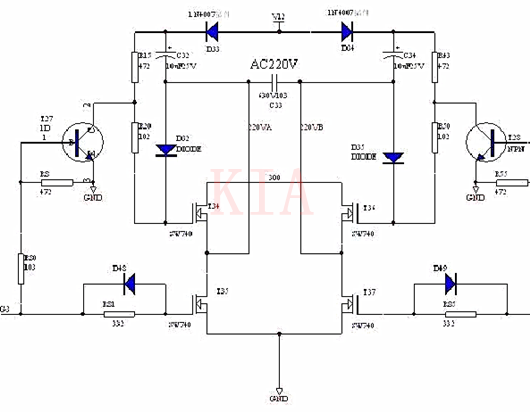

7、自举逆变图

上面上一个现实的自举逆变图，供参考：
