（1）MOSFET器件布局将按照请求的耐受电压来挑选。肯定导通电阻RDS(ON)的身分如图3-7和方程式3-（1）所示。按照器件的布局，决议导通电阻的身分比例将产生变更。
（2）比方，很多中高压MOSFET（250V及以上）具备立体MOS（π-MOS）布局，而小于200V的产物大多具备沟槽MOS（U-MOS）布局。是以，当耐受电压VDSS＝600V时，Rdrift成为主导身分，当耐受电压是30V时，身分Rch的比例较高。

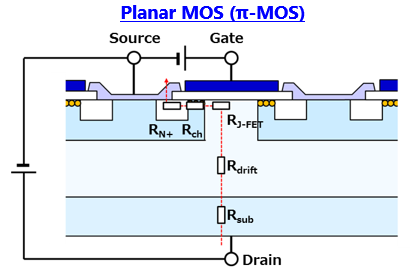

图3-7（a）D-MOS的导通电阻决议身分

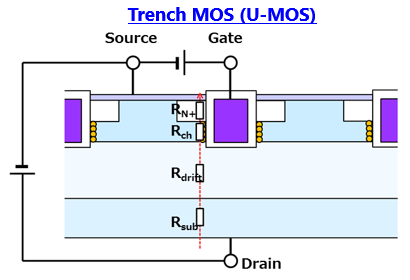

图3-7（b）沟槽MOS的导通电阻决议身分
RDS(ON）＝Rsub＋Rdrift＋RJ-FET＋Rch＋RN＋
RDS(ON)＝Rsub＋Rdrift＋Rch＋RN＋???方程式3-（1）
若是是VDSS＝600V，挨次为Rdrift >> Rch > RJ-FET，RN+，Rsub和RDS(ON)取决于Rdrift
若是是VDSS＝30V，挨次为Rch >> Rdrift > RN+，Rsub。沟槽MOS布局的邃密图形化能够最大限制下降RDS(ON)对Rch的依靠性。
