集成电路设想：MOS器件物理模子-KIA MOS管

MOS器件是摹拟集成电路设想的根本，简略罗列一下根基常识点：

1、根基器件模子

以下模子是针对长沟器件

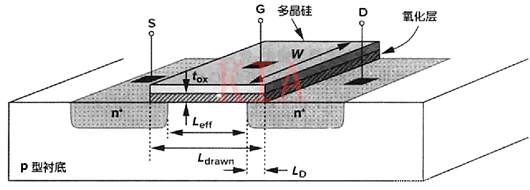

图 1 MOS 器件布局

经由进程模子导出的器件Model凡是是一个四端口收集，这是在现实器件中衬底也是须要接参考的。

凡是NMOS器件衬底接地（或最低电平），绝对应PMOS器件衬底接电源（或最高电平）。衬底电压差别会影响沟道电流。

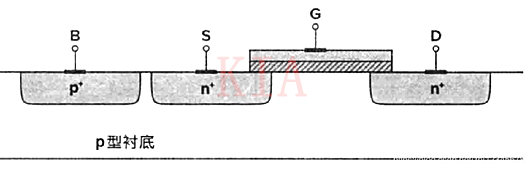

图 2 衬底的毗连

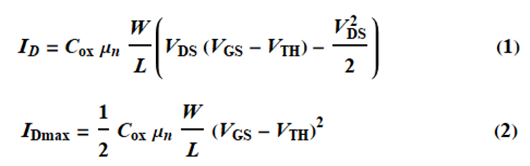

2、I-V特征

μn为电子迁徙率, L为有用沟道长度，VTH为阈值电压,

Cox为单元面积的栅化层电容。

款式(1) 遍及利用，但普通用于计较三极管区(线性)

款式(2)前提为VDS = VGS- VH。

当VDS >; VGS- VTH时，器件任务在饱和区。同时会在沟道构成耗尽区, L- > L＇< L。

若L＇近似即是L，那末ID与VDS有关，呈“平方律”特征，此时并不斟酌二次效应的影响。

特别:当VDS<< VGS- VTH 时,任务在深三极管区。此时可用做线性电阻。

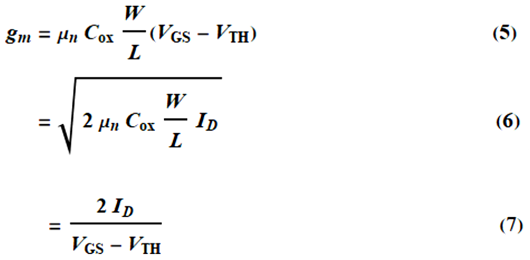

3、跨导

界说:泄电流的变更量除以栅源电压的变更量

饱和区:

跨导与VGS成反比，与漏极电流的根号成比例

三级管区:

若是器件进入三极管区，跨导将降落。是以，缩小利用时，咱们凡是使MOSFETI作于饱和区。

4、二级效应

体效应/背栅效应:

此种环境便是提到的衬底电势题目，源衬电势差变更会引发阈值电压变更的效应称为体效应:

为体效应系数。阈值电压的转变在电路中起着很主要的感化。

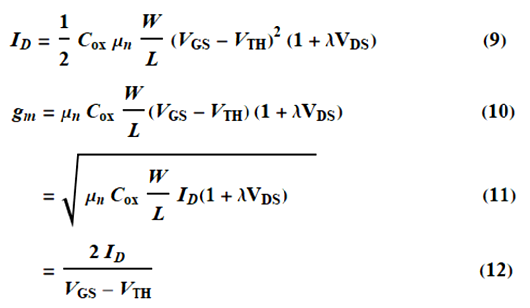

沟道长度调制：

栅泄电压差增大时，现实反型沟道长度逐步减小。现实的L＇为漏源电压的函数。则批改公式(λ为沟道长度调制系数,沟道越长，其值越小):

沟道长度调制是在设想进程中是不可轻忽的题目,特别是短沟道器件中,除斟酌沟道长度还得斟酌载流子迁徙率的速率饱和的题目。

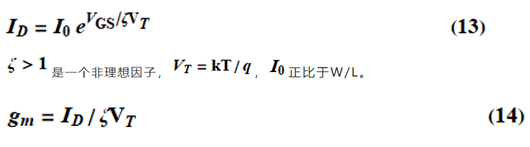

亚阈值导电性:

现实上VGS≤VTH时，现实器件并非完整关断，一个“弱”反型层依然存在，并有源泄电流，其干系近似二极管是个指数干系:

亚阈值导电性是晶体管的一个主要任务状况，这标明不能只以简略的导通和关断状况来描写晶体管的任务。同时“弱”反型也供给了另外一种电路设想的思绪，在大大都电路中也是常常用到这一特性。

速率饱和

载流子迁徙率也依靠于沟道区的横向电场。当电场到达1 V/um时，迁徙率起头降落。因为载流子速率v=uE，当电场充足强时，u会到达一个饱和值，约为l0^7 cm/S。

载流子在全部沟道都到达速率饱和时，漏极电流为：

ID=VSat*WCox(VGS-VTH),此时漏极电流与过驱电压(VGS-VTH)成线性干系。

MOS器件模子有良多种，精度和庞杂度各不不异：

1）Level1 形式便是普通教科书里的MOS模子，简略便于手工计较推导，只合适长沟器件且精度请求不高时。

2）当沟道长度小于4um时。Level1模子就表现出其缺点，Level2模子便是为了表征更多的高阶效应而成立的。

3）Level3模子对Level2模子的剖析抒发式停止了简化，并引入了良多经历常数，进步了对沟道长度小于1um的器件的摹拟精度。

4）BSIM/BSIM2/BSIM3模子：Leve1 - 3模子的特色是经由进程一些方程式描写器件特征，而这些方程是间接从器件物理导出的。但是，当器件尺寸进入亚微米后，物理意思明白、模子精确、运算效力高的剖析式的成立变得坚苦。BSIM接纳一种与其差别的体例：加人大量的经历参数来简化这些方程，其缺乏的地方是与器件任务道理落空了接洽。

5)另外另有其余各类模子。
