1、栅极长度L是载流子必须经源到漏的间隔，是以L间接干系到器件的速率，L越小，器件的速率越快，功耗越低。
2、沟道宽度W决议了器件的强度，器件越宽，并行穿过器件的载流子越多。W值越大，晶体管的导通电阻越小，电流越大，负载电容放电越快，从而器件速率越快。可是跟着W的增添，器件栅极电容也会增添，从而会耽误器件栅极的充放电时候。
p沟道MOSFET的任务道理与NFET不异，一切0和1都被切换。
（a） 当栅极其高时，不管源极和漏极电压若何，PFET城市封闭。（b） 当栅极低而源极高时，PFET开启，电流从源极流向漏极。
Cg=W*L*Kc Rs= L*Krn/W
对PMOS 和 NNOS，Kc不异，Kr 却由于比率Kp差别而差别，PMOS比NMOS电阻大
Kp = Wp/Wn=Krp/Krn
逆变器驱动统一逆变器的提早。

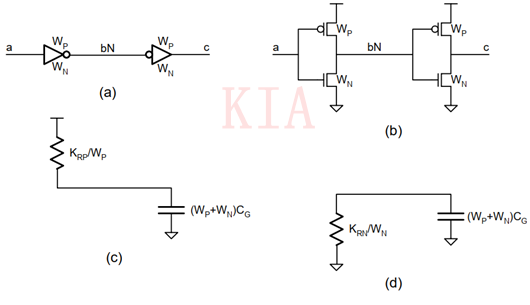

(a)逻辑图(一切数字均为器件宽度)，(b)晶体管级电路。(c)计较回升时延的开关级模子，(d)计较降落时延的开关级模子。
具备不异回升降落提早的逆变器对。（a） 逻辑图（尺寸反应表4.2的参数）。（b） 降落提早的开关级模子（回升提早不异）。
