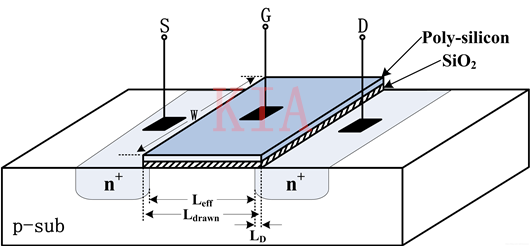

以NMOS为例先容MOSFET的根基布局，以下图所示，器件以p型硅为衬底，并扩散构成两个重参杂n+的地区，别离为源端（Source）和漏端（Drawn），该当注重的是，对单个器件，源端和漏端是报酬界说的，二者是对称可互换的。
对NMOS器件，源端普通接在电路的最低电位（接地），但对与PMOS源端普通接在最高电位（Vdd）。源漏之间的存在导电沟道，其实际长度为 LdrawnL，可是因为在构成进程中国的非抱负身分的影响，导电沟道的长度会有必然水平的减小，也即 LeffL ,二者之间的间隔差为因为电子（空穴）热活动引发的迁徙长度LD。
在沟道上方师长教师长一层绝缘的二氧化硅，而后再生长已成多晶硅作为栅极，与源漏标的目的垂直的珊的尺寸叫栅宽W。能够晓得，栅极与器件的其余局部是绝缘的，可是栅极却在MOS导电方面起着极为主要的感化：经由过程在栅极施加电压影响沟道的空穴（电子）的迁徙进而影响器件的导电机能。
因而可知，在必然水平下去讲，MOSFET是压控器件，这在前面也会提到。该当注重的是，MOSFET是一个四端器件，可是凡是环境下为了防止二级效应带来的影响，会将器件的源端和漏审察连，作为一个三端器件利用。

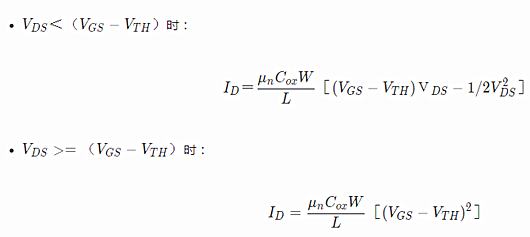

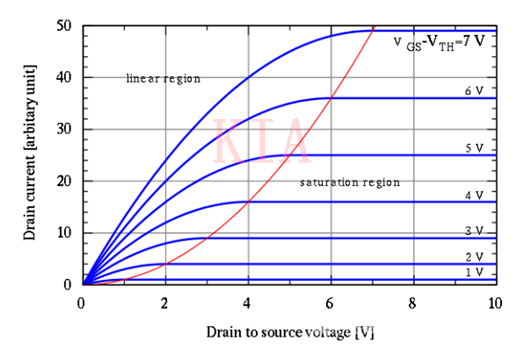

上图显现了在（ VGS ? VTH ）必然时漏源之间的电流跟着漏源之间的电压变更的趋向，从图中能够看出，MOSFET的I/V特点曲线被别离到两个地区，即左上方的逐步增添地区(三极管区)和右下方的稳定地区（饱和区），其别离能够用两个公式来描写：
上述μn为电子迁徙率， COX为栅氧化层的电容，W为栅宽，L为栅长，VGS为栅源之间的电压，VDS为漏源之间的电压，VTH为MOS布局的阈值电压

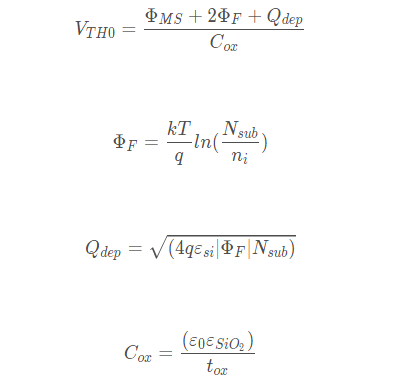

ΦMS为多晶硅栅和硅衬底功函数之间的压差，Nsub是衬底的参杂浓度，Qdep是耗尽区电荷，tox为氧化层厚度，ε表现对应的介电常数，进一步的，当 VDS ＜<（VGS ? VTH）时：
此时能够将MOSFET看做是一个电阻，并称MOSFET任务在深三极管区
注：对PMOS器件，只要将上述公式中的μn改成up并增加负号便可。斟酌到因为器件任务在饱和区时，ID坚持稳定，是以界说一个电导来描写它
该电导被称之为跨导，它表征了栅源电压转换为泄电流的才能。
