MOS管是金属(Metal)—氧化物(Oxid)—半导体(Semiconductor)场效应晶体管。
MOS管电压节制型的元件，经常用于直流负载的开关节制。由面对面的PN结构成，能够分为N MOS管和P MOS管。

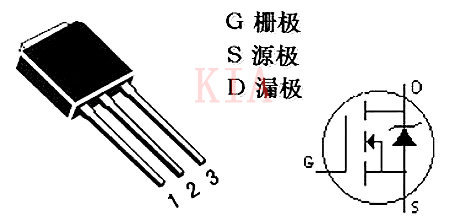

MOS管有三个引脚，别离是栅极(G)、源极(S)和漏极(D)

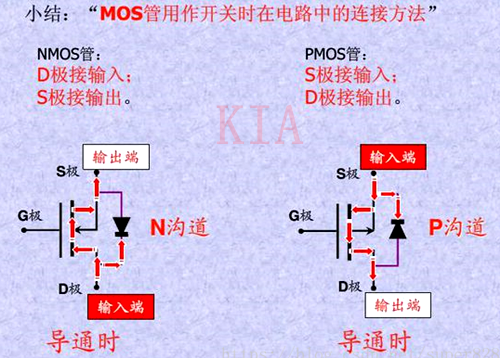

市道上常有的普通为N沟道和P沟道。N沟道的电源普通接在D，输入S，P沟道的电源普通接在S，输入D。
MOS管三个引脚栅极(G)、源极(S)和漏极(D)意思及感化:

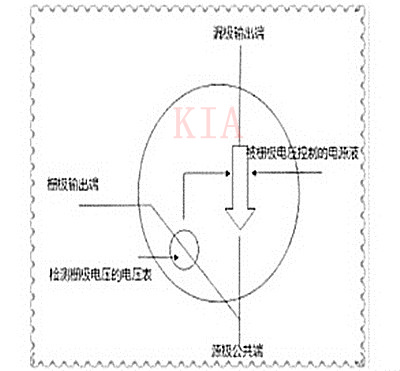

栅极(G):MOS管的节制引脚，G的全称是Gate，当在栅极(G)施加电压后，栅极(G)和硅衬底之间的SiO2绝缘层中就会发生一个栅极(G)指向硅衬底的电场。
氧化物层双方构成一个电容，门极电压即是对电容充电，受电压吸收，电容别的一边堆积大批电子，构成导电沟道，MOS管起头导通。
漏极(D):D的全称是Drain，对N MOS管，电流从漏极(D)流入，对P MOS管，电流从漏极(D)流出。
源极(S):S的全称是Source，对N MOS管，电流从源极(S)流出，对P MOS管，电流从源极(S)流入。
实在MOS管导通后，电流能够从漏极(D)流向源极(S)，也能够从源极(S)流向漏极(D)。
MOS管是电压驱动型的器件，和三极管是不同的，只要栅极(G)电压大于门极开启电压（Vgs)能力够导通。
N沟道MOS管：DR为高电日常平凡导通（Vgs为正电压），固然Vgs要到达它的门极开启电压。
P沟道MOS管：DR为低电日常平凡导通（Vgs为负电压），固然Vgs要到达它的门极开启电压。
若是单片机的GPIO驱动电压缺乏，咱们能够插手三极管来辅佐驱动，GPIO驱动三极管的通断，MOS管则经由过程三极管集电极的电压来停止驱动。
鉴定栅极G：将万用表拨至R×1k档，用万用表的负极肆意接一电极，别的一只表笔顺次去打仗其他的两个极，测其电阻。若两次测得的电阻值类似相称，则负表笔所打仗的为栅极，别的两电极为漏极和源极。漏极和源极互换，若两次测出的电阻都很大，则为N沟道；若两次测得的阻值都很小，则为P沟道。
鉴定源极S、漏极D：在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。用互换表笔法测两次电阻，此中电阻值较低（普通为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。
1、用10K档，内有15伏电池。可供给导通电压。
2、因为栅极等效于电容，与任何脚不通，不管N管或P管都很轻易找出栅极来，不然是坏管。
3、操纵表笔对栅源间正向或反向充电，能够使漏源通或断，且因为栅极上电荷能坚持，上述两步可分前后，不用同步，便利。但要放电时需短路管脚或反充。
4、大多源漏间有反并二极管，应注重，及赞助鉴定。
5、大多封装为字面对自已时，左栅中漏右源。以上前三点必需把握，后两点矫捷利用，很快就能够判管脚，分黑白。
若是对新拿到的不明MOS管，能够经由过程测定来鉴定脚极，只要精确鉴定脚的摆列，能力准确利用。
①栅极G的测定：用万用表R×100档，测肆意两脚之间正反向电阻，若此中某次测得电阻为数百Ω），该两脚是D、S，第三脚为G。
②漏极D、源极S及范例鉴定：用万用表R×10kΩ档测D、S问正反向电阻，正向电阻约为0.2×10kΩ，反向电阻（5一∞）X100kΩ。在测反向电阻时，红表笔不动，黑表笔离开引脚后，与G碰一下，而后归去再接原引脚，呈现两种环境：
a．若读数由本来较大值变为0（0×10kΩ），则红表笔所接为S，黑表笔为D。用黑表笔打仗G有用，使MOS管D、S间正反向电阻值均为0Ω，还可证实该管为N沟道。
b．若读数仍为较大值，黑表笔不动，改用红表笔打仗G，碰一下以后当即回到原脚，此时若读数为0Ω，则黑表笔接的是S极、红表笔为D极，用红表笔打仗G极有用，该MOS管为P沟道。
