MOS管2300 6A20V SOT23 参数规格书 现货直销-KIA MOS管
信息来历：本站 日期：2022-03-25
VDS=20V,RDS(on)=30mΩ@VGS=10V,ID=6.0A
VDS=20V,RDS(on)=40mΩ@VGS=4.5V,ID=3.0A
VDS=20V,RDS(on)=55mΩ@VGS=2.5V,ID=2.0A
mos管2300引脚什物图

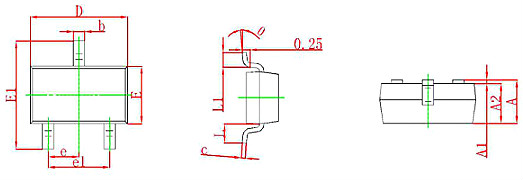

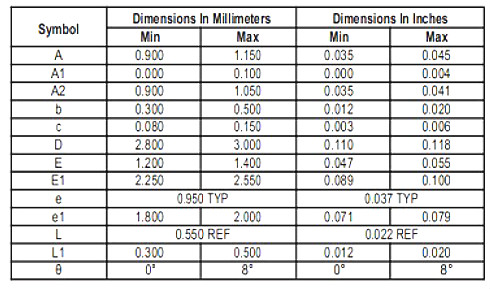

mos管2300引脚尺寸图
产物型号：KIA2300
任务体例：6.0A/20V
漏源电压：20V
栅源电压：±10A
泄电留连续：6.0A
脉冲漏极电流：20A
耗散功率：1.25W
热电阻：100℃/V
漏源击穿电压：20V
栅极阈值电压：0.5V
输入电容：888PF
输入电容：144PF
回升时候：14.5ns
检查及下载概况，请点击下图。
1、用10K档，内有15伏电池。可供给导通电压。
2、因为栅极等效于电容，与任何脚不通，不管N管或P管都很轻易找出栅极来，不然是坏管。
3、操纵表笔对栅源间正向或反向充电，能够使漏源通或断，且因为栅极上电荷能坚持，上述两步可分前后，不用同步，便利。但要放电时需短路管脚或反充。
4、多数源漏间有反并二极管，应注重，及赞助鉴定。
5、多数封庄为字面对自已时，左栅中漏右源。以上前三点必需把握，后两点矫捷利用，很快就能够判管脚，分黑白。
若是对新拿到的不明MOS管，能够经由过程测定来鉴定脚极，只要精确鉴定脚的摆列，能力准确利用。
