双极性电源若何供给电流？道理阐发-KIA MOS管
信息来历：本站 日期：2022-03-24
双极性电源供给电流的任务道理是怎样样的呢？
下图的波形显现了双极性电源电路的任务状况。在 VIN 端施加输入电压时，若是输入降至 12 V 以下，升压转换器会将其输入 VINTER 调理至 12 V。
若是 VIN 跨越标称 12 V 汽车电轨的 12 V 典范值，升压转换器会进入 Pass-Thru? 。在这类形式下，顶部 MOSFET Q1 会在 100%占空比一直导通任务，以是不会停止切换操纵;施加于 4 象限转换器的电压 VINTER 绝对不变地坚持在 VIN。

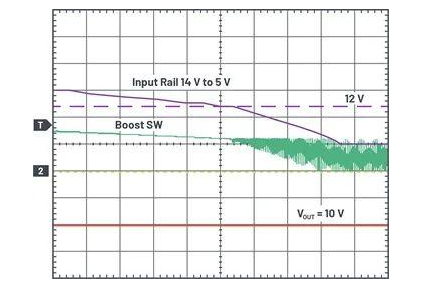

图 1.VIN 从 14 V 降落至 5 V 时的波形。
VIN = 5 V/div ，VOUT = 5 V/div ，升压 SW = 10 V/div ，时标为 200 μs/div 。
与典范的 2 级器件（即升压转换器后接降压 / 反相）比拟，这类体例大幅晋升了体系效力。这是由于 Pass-Thru 形式下（体系大局部时候都处于此形式）的效力能够靠近 100%，本色大将功率体系改变为单级转换器。
若是输入电压降落至 12 V 电平以下（例 如，在冷启动时代），升压转换器将切换为将 VINTER 至 12 V 调理至 12 V。接纳此体例，即便输入电压急剧降落，4 象限转换器也能够供给±10 V 电压。
节制电压到达最大值（在本例中，为 1.048 V）时，转换器输入为+10 V。节制电压到达最小值（100 mV）时，转换器输入为–10 V。
节制电 压与输入电压之间的干系如图 2 所示，此中节制电压为 60 Hz 正弦旌旗灯号频次，峰峰值幅度为 0.9048 V。由此获得的转换器输入为响应的 60 Hz 正弦波，峰峰值幅度为 20 V。输入从–10 V 安稳变更为+10 V。

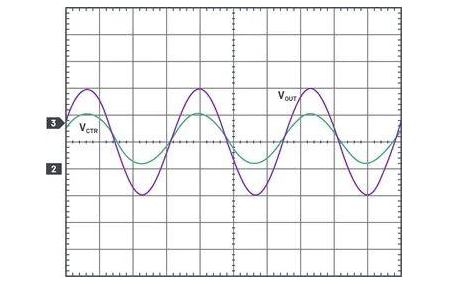

图 2. 与正弦节制旌旗灯号呈函数干系的正弦波输入波形。
VCTRL= 0.5 V/div， VOUT = 5 V/div ，时标为 5 ms/div 。
在此任务形式下，4 象限转换器调理输入电压。输入电压由 U1 经由过程其 FB 引脚上的电阻 RFB 来感测。将该引脚上的电压与节制电压比拟较，并按照比拟成果调理转换器的占空比（即 QN1 上的栅极旌旗灯号），使输入电压坚持不变。
若是 VINTER， CONTROL， 或 VOUT 产生变更，会停止占空比调制，从而响应地调理输入。MOSFET QP1 与 QN1 同步开关，以完成同步整流，进一步充实进步效力，如图3所示。

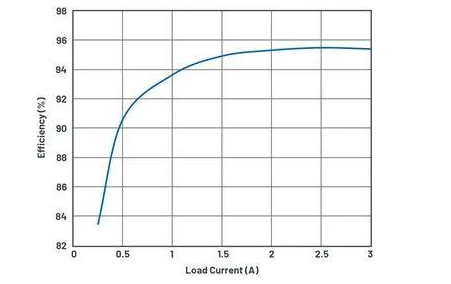

图 3. 效力与负载电流的干系
