阐发高速MOSFET中误启动的产生机制-KIA MOS管
信息来历：本站 日期：2022-03-23
某些环境下，即便利用高速MOSFET也没法下降导通消耗”。本文就此中一个缘由即误启动景象停止申明。
甚么是误启动景象
误启动是因MOSFET的各栅极电容（CGD,CGS）和RG激发的景象，在串连2个MOSFET的桥式电路中，当位于开关侧的MOSFET导通（Turn-on）时，在本来为OFF状况的续流侧MOSFET产生了不应产生的导通，致使纵贯电流流过，消耗增大。
误启动的产生机制

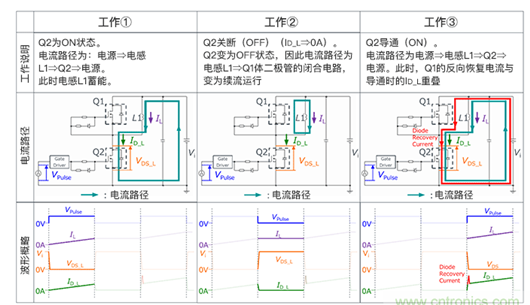

图中给出了双脉冲测试的根基任务。
从任务②转换为任务③时，高边Q1的Drain-Source间电压VDS_H从0V急剧变为Vi。因为此时产生的dVDS_H/dt（单元时辰内的电压变更) ，使电流流过CGD_H、CGS_H和RG_H。
若是此电流致使CGS_H的电压回升、VGS_H跨越MOSFET的栅极阈值，则MOSFET将产生不应产生的导通。咱们将该景象称为误启动，产生误启动时，高压侧Q1和高压侧Q2之间会流过纵贯电流。

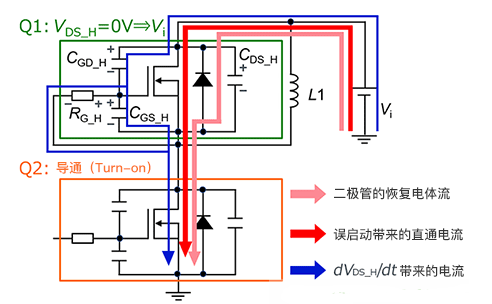

下图是展现了因体二极管的反向规复电流和误启动而激发纵贯电流的表示图。
因为逆变器电路和Totem Pole PFC电路等是串连了2个MOSFET的桥式电路，是以不只会呈现反向规复消耗，并且还可以或许因误启动激发的纵贯电流致使导通消耗增大。
上一篇文章中提到的评价中利用的R6030JNZ4，已证明其导通消耗比其余快规复型SJ MOSFET要小。这不只仅是因为其规复特征超卓，更是因为对各栅极电容之比停止了优化，并接纳了可按捺误启动的布局。
关头要点
● 桥式电路中的误启动是指因为MOSFET的VDS急剧变更激发VGS的动摇，从而致使MOSFET产买卖外导通的景象。
● 当误启动激发了纵贯电流时，导通消耗会增添，是以偶然候即便规复特征超卓也一定可以或许取得抱负的消耗下降结果。
