详细阐发懂得运算缩小器输入平衡电压-KIA MOS管
信息来历：本站 日期：2022-03-21
输入平衡电压Vos(Voltage - Input Offset)，指的是为使运算缩小器输入端为0V所需加于两输入端间之弥补电压。抱负之运算缩小器其Vos应当为0V。
输入平衡电压相称于加载输入真个一个额定的电压源。举个例子：
若是闭环增益G=1（以下图左侧）, 平衡电压Vos传导到输入端Vout = Vos
若是闭环增益G=1000（以下图右侧），平衡电压Vos传导到输入端Vout = 1000Vos

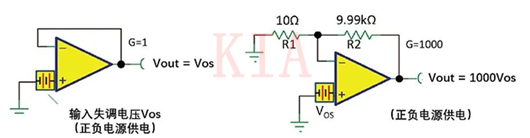

图1：差别闭环增益下的平衡电压Vos对输入电压影响（图片来历：TI）
以是，闭环增益越大，平衡电压对输入的影响越大。
除此以外，咱们还要注重一点。平衡电压不是一向稳定的，最大的平衡电压变更普通呈现在输入极值时。
为了保障平衡电压在可控规模内，咱们还要存眷开环增益。咱们在界说开环增益时，比方TI的TLV8542，咱们会发明开环增益的任务前提别离在电源正轨道-0.6V，负轨道+0.6V界说。

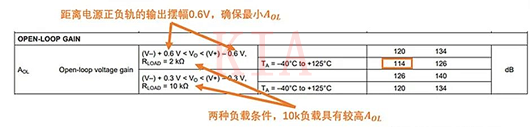

图2：TLV8542开环增益（图片来历：TLV8542数据手册）

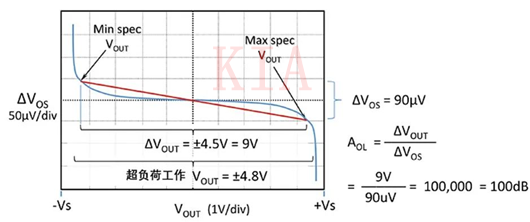

以下图，横坐标输入电压Vout从负电源轨-Vs到正电源轨+Vs变更。蓝线代表开环增益，开环增益会在靠近电源正负轨时，咱们能够看到急剧好转。
以是对开环增益的界说，良多厂商（比方TI）, 会在一个较大的输入摆动规模求其均匀值，以完成杰出的线性运转。比方挑选电源正轨道-0.6V，负轨道+0.6V来计较开环增益，如上图红线。
最大的平衡电压变更普通呈现在输入极值时，比方靠近电源正负轨。在中间局部，增量开环增益较高，而后在输入靠近电源正负轨道四周的时辰降落。若是将运算缩小器推向其摆幅极限时（超负荷任务），平衡电压会更猛烈地回升。
让咱们来做一些详细的计较。若是直流开环增益为100dB，则相称于：
是以，每从中位电压输入摆动1V，输入电压必须转变10μV。可把它看做随直流输入电压变更的平衡电压。输入摆动9V，变更为90μV。
以是，为了保障平衡电压在可控规模内，尽可能不要让缩小器任务在超负荷任务，从而致使更大的平衡电压。
