本文所示的是环绕二象限驱动器电路设想的PWM缩小器电路（图1），该电路能够将3.3V或5V旌旗灯号缩小到更高的程度。

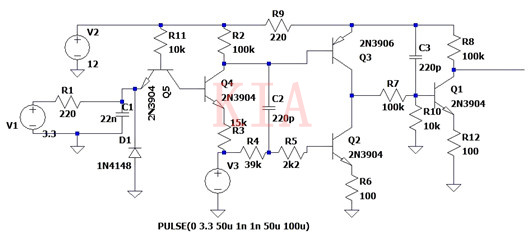

图1：环绕二象限驱动器电路设想的PWM缩小器电路。
在此，R1和C1对晶体管Q4组成一个过度的滤波器。Q5发射极上的3.3V电压将对Q4的基极发射极结产生反向偏置，并使电流经由过程R11流向Q4的基极。流经Q4的电流驱动Q3和Q2，且该电流取决于PWM的程度。
当PWM靠近3.3V时，从Q4流出的电流削减，这使得Q3处于非勾当状况，而Q2则会接收电流。在0V时，210μA的电流流过Q4，这将使上拉晶体管Q3导通。是以，来自二象限驱动器的输入旌旗灯号将产生反转。
该电路为三个双极型晶体管(BJT)增加了三个衰减电阻器，这将使输入的最大电流完成最小化，并且它们还能消弭PWM旌旗灯号边缘的纵贯。另外，它们还供给了一定的输入短路掩护。
C2和C3的增加，能进一步削减纵贯。来自二象限驱动器的PWM输入遭到反转，电路增加了带衰减的共源极级，这能为咱们供给原始PWM旌旗灯号的缩小反射。能够在输入端增加一个缓冲器来驱动RC摹拟PWM转换器等负载。

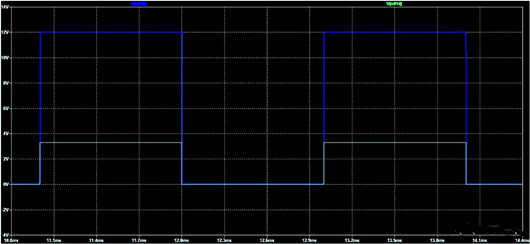

电路在500Hz时的呼应如图2所示。
图2：500Hz时的呼应。
在低频时，呼应很是好，边沿很陡，转换速率与原始PWM旌旗灯号一样快。另外，提早能够疏忽不计。

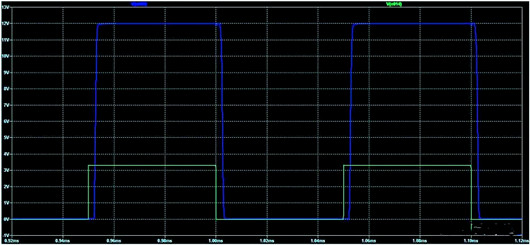

10kHz时的呼应如图3所示。
图3：10kHz时的呼应。
在10kHz时，能够察看到传布提早，并且此刻的转换速率也不那末快。

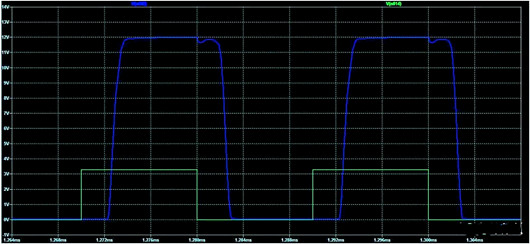

50kHz时的呼应如图4所示。
图4：50kHz时的呼应。
在50kHz时，呼应变得更糟，但依然不那末糟。在此，关断瞬态有一个降落，传布提早也很是明显。
是以，成果标明，该电路在高达10~20kHz的频次下具备很是好的机能。在更高的频次下，呼应机能固然有所降落，但依然不纵贯和其余噪声行动产生。
