自从初次推出以来，MOSFET已成为高频开关电源转换的支流。该手艺一向在稳步改良，今朝咱们已具备了对毫欧姆RDSON值的低电压MOSFET。对较高电压的器件，它正疾速靠近一名数字。

实现这些改良的两个首要MOSFET手艺停顿是沟槽栅极和电荷均衡布局。电荷均衡手艺最初是为能够或许或许发生超结（superjunction）MOSFET的高电压器件而开辟的，此刻该手艺也扩大到更低的电压。

固然该手艺大幅度降落了RDSON和一切的坚持电容，但它也使得后者加倍非线性化。MOSFET中的有效存储电荷和能量确切削减了，并且是明显地削减了，可是，计较这些参数或比拟差别的MOSFET以取得最好机能，已成为一项相称庞杂的任务。

MOSFET 非线性电容

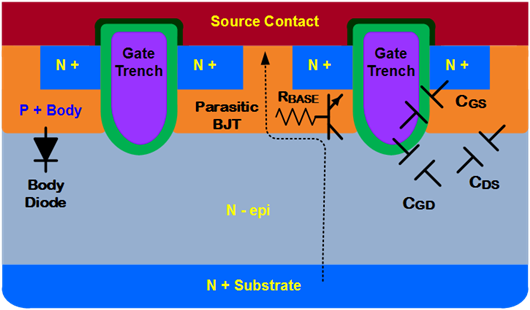

图1a：沟槽MOSFET的布局及其电容。

MOSFET 非线性电容

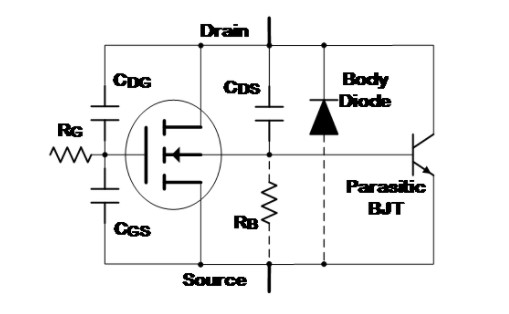

图1b：等效电容。

与MOSFET相干的三个电容的根基界说如图1a和1b所示。以VDS的函数的体例丈量这些电容并不是一件间接了当的任务，在此进程中须要它们中的某些被短路或开路（left floating）。

产物资料中最初丈量和给出的以下界说的三个值：

CISS = CGS + CGD

COSS = CDS + CDG

CRSS = CGD

在这三个数值中，输入电容CGS长短线性水平最低的。它是栅极布局和源极之间的电容，并且不太作为VDS的函数而变更。

别的一方面，CGD是极度非线性的，对超结器件而言，在第一个100V内变更规模几近到达三个数目级。它也有助于在VDS=0时所看到的对CISS的细小步长。

比来，良多人有乐趣领会COSS的特征和它对高频开关的影响。这有几个缘由，比方，COSS存储的电荷和消耗已成为完成高频AC-DC转换器的最大挑衅。

普通来讲，任何与电容相干的消耗都与所施加电压的平方成反比。正如文献中指出的那样，不异的电容器在550V时的贮存能量和消耗比12V时高2100倍。

跟着人们日趋存眷降落RDSON，导通消耗已明显降落，可是COSS并不成比例降落。比方，在早些时辰，600V MOSFET在TO-220时的最低RDSON曾是340mΩ。而此刻，该数值在600V超结器件中已降落至65mΩ。

对电容而言，在差别的手艺之间比拟具备近似RDSON值的器件更成心义。图2比拟了两种器件的电容：一个是SiHP17N60D，它是一种立体器件；别的一个是SiHP15N60E，它是一种超结MOSFET，具备靠近但略低的RDSON。

请注重，这些数值是以对数刻度绘制的。对超结器件，COSS在100V时已从136pF降落到67pF，但它也变得加倍非线性。

在立体器件中，COSS在VDS=0V与100V时比率为25:1，但此刻已回升三倍到达75:1。在VDS=0时，COSS值大于输入电容CISS的环境并不少见。

MOSFET 非线性电容

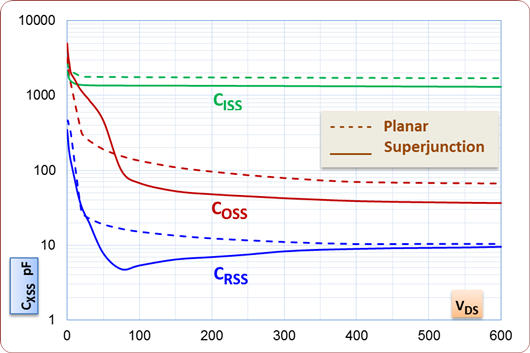

图2：立体MOSFET与超结MOSFET的电容比拟。

参考文献--从多方面测验考试诠释COSS的非线性性子，并就其对高频开关的影响提出了新看法。在对COSS曲线停止积分、摹拟和别的庞杂处置以后，这些文献大大都都从头确认了电容的非线性性子。

人们引入、摹拟和阐发了“小旌旗灯号”电容和“大旌旗灯号”电容等术语。除在手艺上不准确以外，这些新术语从行业现实角度看也不发生甚么辨别。能够或许看出，所谓的大旌旗灯号电容不过是与时候相干的值COTR，该数值在(参考文献）颁发后的很多年来一向被MOSFET行业所标准。在邃密仿真成果与产物资料数值之间凸起差别依然很好地处于MOSFET的产物描写和批量出产中所触及的公役规模内。

别的一个阐发体例提出了在与COSS串连时的埋没电阻，即ROSS，用于描写与非线性电容相干联的一切缘由不明的消耗（见参考文献）。

但这与根基电路现实相抵触，该现实明白指出：电容器充放电消耗完全由存储在此中的能量所决议，而与任何串连电阻的值有关。

对ROSS，不人提出过任何半导体层面的诠释或测验考试考证，而该论文中所供给的波形清晰地显现出导通的MOSFET体二极管，它为这些消耗供给了更简略（若是不是太独特的话）的诠释。

现实上，体二极管导通在对具备感到负载的任何桥式电路停止阐发时都是一项根基斟酌身分。在其他比来的同业审议集会出书物中（参考文献）已提出，COSS中的存储电荷和能量都存在迟滞景象，并且在差别的电压途径下能够或许存在差别。这类迟滞的意思在于，电荷守恒道理不合用于功率MOSFET。

它不是要挑衅物理学的根基定律，而是要从头审阅他们，并考证它们是不是准确地在恰当场所加以准确利用，这更有开导性。

查询拜访提出了一个不解之谜，是以能够或许停止得有点惹人入胜--若是两个电容并联毗连，充电到不异的电压并坚持完全不异的存储电荷，那末，是不是一定得出论断说，它们也存储了不异的能量？

按照尽人皆知的公式Q=CV和E=?CV2，谜底该当是必定的“是”。环境仿佛该当是，即便电容长短线性的，这个论断在任何电压下也都该当建立。

但遗憾的是，对存储的电荷和能量的那些熟习的公式并不是遍及有效的，它们只合用于恒定电容这类特别环境。

更根基的干系是将电容界说为电荷转换（w.r.t.）电压的变更速度，而电压自身被界说为单元电荷能量变更的怀抱。

换句话说，根基的干系是：

C = dQ/dV 和 V = dE/dQ

对电荷和能量的简略方程在推导时存在静态电容这一隐含假定。对非线性电容，必须经由进程在电压上别离积分电容和电荷来导出电荷和能量。

为了进一步申明这一点，请斟酌图3描写的两个电容器。基准值由电容器CREF供给。别的一电容器CV从1.5xCREF到0.5xCREF线性变更。

在100V时，它们照顾不异的电荷。察看这两个电容器的CxV面积能够或许清晰地看到这一点，并且也能够或许经由进程在电压上对电容值停止积分来考证。

可是，所存储的能量是完全差别的。若是在电压上对所存储的电荷停止积分，能够或许发明，CREF仅具备在100V时所存储能量的83.3％。还能够或许看到，在75V时，CV所存储电荷比CREF多10％，但二者的能量是不异的。

MOSFET 非线性电容

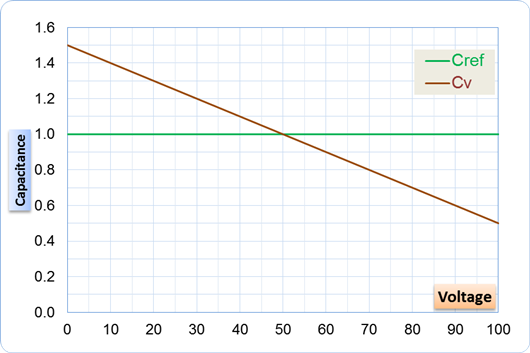

3：恒定电容与可变电容的对照。

MOSFET制作商多年来一向在停止这些积分，但他们不是将其指定为电荷和能量，而是将其转换为两个差别的等效电容。

COTR——一个牢固电容，其在充电至80％ VDSS时具备与COSS不异的存储电荷

COER——一个牢固电容，其在充电至80％ VDSS时具备与COSS不异的存储能量

参考文献--给出了“有效”COSS在80％额外电压环境下的经历值，它与时候相干的等效电容不异。可是，该利用申明并未辨别COTR和COER，它们二者已变得很是差别，须要零丁处置。

请注重，COTR和COER二者自身都是电压的函数；对非线性函数停止的任何积分将老是发生别的一个非线性函数。

是以，产物资料把它们界说在某个详细的电压之下，比方额外VDS的80%或400V。对不异的COSS，存在两种差别的“等效”值，一个用于存储电荷，别的一个用于能量，这一现实多几多少能够或许或许解答上述困难。

COTR和COER不只互不不异，并且它们之间差别的水平可作为丈量非线性的目标。在咱们的例子中，1.5:0.5的电容规模会在COTR与COER之间发生16.7％的差别。

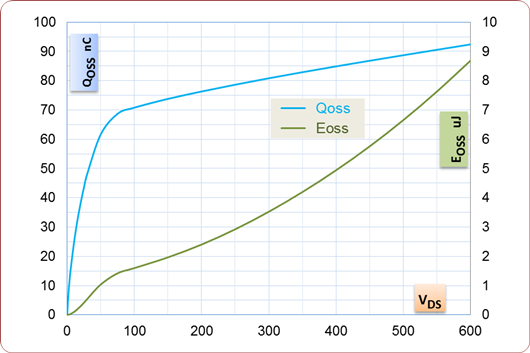

对SiHP15N60E而言，不异的COTR/COER比率几近是3.6。对其他超结器件，电容规模能够或许宽于100:1，并且COTR/COER之比能够或许高于10。图4a凸起了SiHP15N60E中存储电荷与能量之间的差别。作为电压的函数，这两个相干参数的变更率有着明显差别。

超大COTR和由此所隐含的超大总存储电荷，须要在一切的桥设置装备摆设中加以斟酌，特别是那些运转在ZVS形式下的设置装备摆设。对MOSFET的输入电容放电与对其停止消能（de-energizing）是不太一样的，该当按照COTR停止设想计较，而不该当按照COER。固然，COER和能量对计较开关消耗依然是须要的（参考文献）。

此刻该当很清晰了，COSS在任何电压下的相对值不再有甚么意思。用户也不再须要它。它自身不是与电路彼此感化的电容，而是界说该行为的存储电荷和能量。

若是你考查任何触及COSS的设想计较，你将会发明，在某种处所，它经由进程与相干电压因子相乘而被转化为存储电荷或能量。

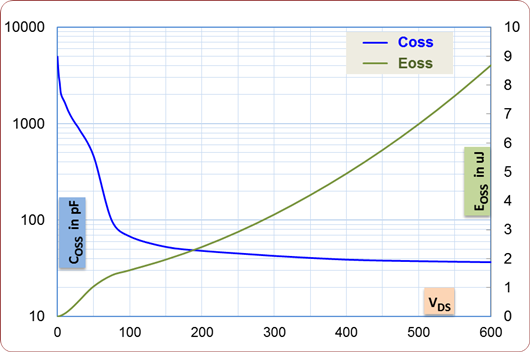

为了进一步赞助体系设想职员，包罗Vishay在内的一些MOSFET制作商今朝已在其高电压产物资料中除供给COTR和COER以外，还供给完全的EOSS曲线，如图4b所示。

对100V MOSFET，凡是把QOSS划定在50％，以赞助在48V ZVS桥接线路中停止死区时候阐发。
