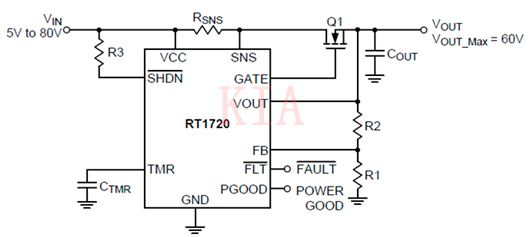

RT1720 是一款最高输入电压可达 80V、输入电压可达 60V 的热插拔节制器，它的感化是防止体系遭到太高电压和负电压的进犯，同时还能提防过电流能够致使的题目，它的一种操纵电路大抵以下图所示：

电流检测

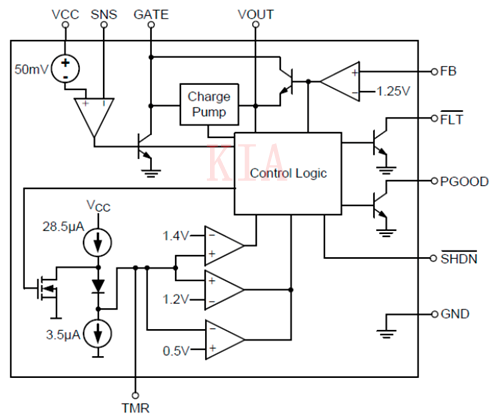

为了检测负载电流的巨细，RSNS 被串接在电路中的 VCC 和 SNS 之间，流过它的电流会在其两头组成电压差，这个电压差被检测到今后与某个参考电压停止比拟，其间的差别被缩小今后既可用于判定是不是过流了，也被用来驱动电路中串接的 MOSFET 以实现限活动作，这些感化能够从它的外部电路框图里看出来：

电流检测

从图中能够看到，RT1720 过流检测的参考电压是 50mV，这象征着 RSNS上的压差低于 50mV 时偏差缩小器的输入状况是不会有本色性的转变的，而一旦超越就有了差别的性子，以是咱们设想它的过流检测阈值时就会以这个 50mV 的数据来挑选电阻 RSNS的值。

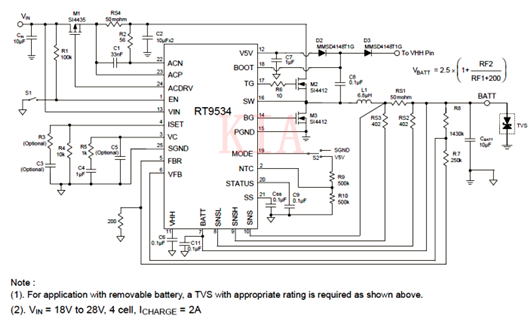

Buck 转换器中也有接纳电阻来实现电流检测的做法，下图便是如许的一个例子：

电流检测

RT9534 是一款同步 Buck 架构的充电 IC，最高输入电压可达 28V。为了实现切确的负载电流节制，它操纵了串连电阻的电流采样体例，图中的 RS1 便起这个感化。

若是电流比拟小，操纵电阻停止采样是比拟公道的，电流大了今后便会有新的题目呈现。

在RT1720 的操纵中，假定过流掩护阈值为 20A，则 RSNS= 50mV / 20A = 2.5mΩ，它在将要呈现过流景象的临界点时所耗损的功率为 50mV x 20A =1000mW = 1W，如许的耗损是不是能够被接管，要看详细的操纵场所是如何的。

若是电流比拟大，功耗会比拟大，这类体例就比拟难被接管了，以是须要寻觅新的电流检测体例。

电流检测

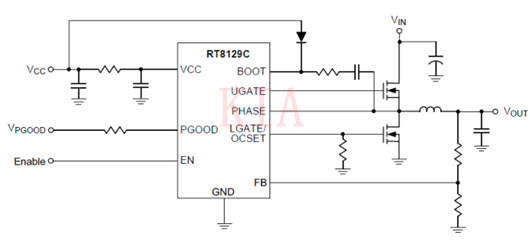

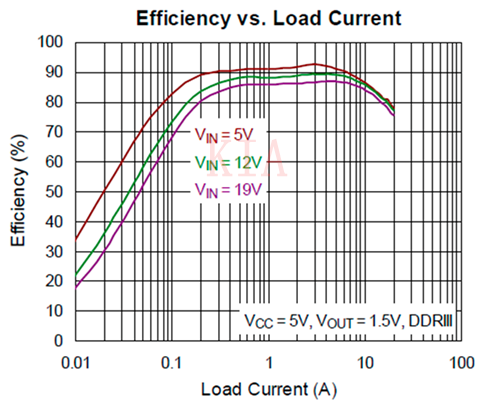

这是 RT8129C 的操纵道理表示图，它是一款 VCC 电压规模为 4.5V~13.2V——也便是能够用罕见的 5V 或 12V 电源供电的 Buck 节制器，其转换局部的输入电压规模为 2.5V~25V，如许的参数用在条记本电脑、台式电脑里都是不任何题目的，咱们能够从下图看到它在输入电压别离为 5V、12V、19V 时为 DDR III 存储器供电时的效力表现。

电流检测

RT8129C 的操纵电路中不存在用于电流检测的电阻，但它一样具备过流掩护的功效。它停止电流检测的体例是操纵外接 MOSFET 下桥开关的 RDS(ON) 来实现的，

由于鄙人桥开关导通时，从其源极流向其漏极的电流会在其导通电阻上组成一个电压差，而所用 MOSFET 的导通阻抗 RDS(ON) 又是能够预知的，咱们能够借助这两个参数将流过的电流倒推出来，从而晓得现实流过的电流的巨细。

这类体例防止了在电路中操纵电流检测电阻，既可防止电阻的存在带来的消耗，又下降了电路的本钱，堪称是一举多得。

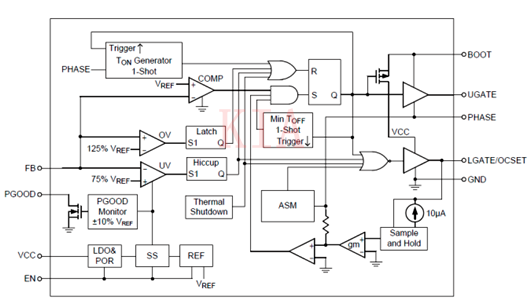

RT8129C 停止过流检测阈值设定的体例也长短常节俭的，咱们能够从其道理图中看到它的下桥驱动端 LGATE 另有一个称号叫做 OCSET，该端子里面有一个接地电阻，IC 在上电时代会经由过程外部一个恒流源输入一个电流来流过它以组成一个电压，此电压可被外部电路采样并贮存起来，今后就能够作为过流检测的参考电压来操纵了。实现这局部功效的电路表示图能够从上面的电路框图的右下角看到：

电流检测
