相较于电流源，咱们日常平凡用电压源用得更多一点，有些人会问了，电压源我晓得，甚么是基准电压源呢?不管汽车、微波炉仍是手机，一切电子装备都必须以某种体例与“实在”天下交互。
为此，电子装备必须能够或许将实在天下的丈量成果（速度、压力、长度、温度）映照到电子天下中可测的量（电压）。固然，要丈量电压，您须要一个权衡规范。该规范便是基准电压。
基准电压源只是一个电路或电路元件，只需电路须要，它就能够供给已知电位。若是产物须要收罗实在天下的相干信息，比方电池电压或电流、功耗、旌旗灯号巨细或特征、毛病辨认等，那末必须将相干旌旗灯号与一个规范停止比拟。

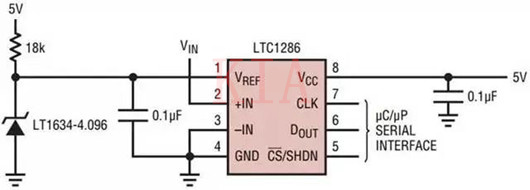

每一个比拟器、ADC、DAC或检测电路必须有一个基准电压源才能实现上述任务（图1）。将方针旌旗灯号与已知值停止比拟，能够精确量化任何旌旗灯号。
图1：ADC的基准电压源的典范用法 基准电压源规格
咱们日常平凡用到的比拟器、ADC、DAC 或检测电路都必须有一个参考电压才能实现其任务。经由过程咱们须要的旌旗灯号与已知值停止比拟，进而精确地量化任何旌旗灯号。
12 位 A/D 表现输入旌旗灯号将由 4,096 个能够的代码之一表现;4,096 分之一约为 0.024%。换句话说，若是要取得 12 位的相对精度，参考电压必须在所需值 0.024% 之内。
齐纳二极管仅在流过特定的测试电流 Iz ，才供给其划定的击穿电压。以是下图的串连限流电阻的巨细不能太大，须要确保有充足的电流流过二极管。
齐纳二极管

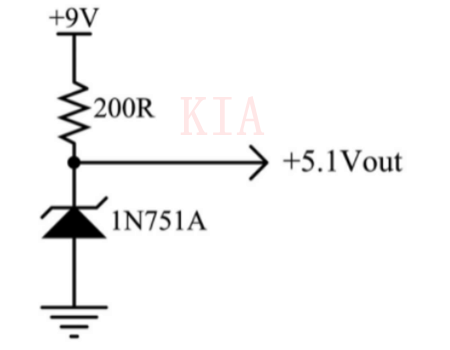

比方，利用 9V 电源和 1N751A ，齐纳二极管的 I z为 20 mA，那末电阻值为 (9-5.1)/20 mA = 195 欧姆。这类计划的长处便是电路简略，并且本钱比拟低。

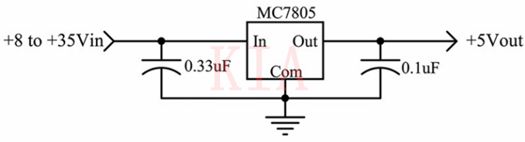

咱们比拟罕见的便是 7805 三端稳压器。这类器件普通具备输入短路掩护功效，并且比简略的齐纳稳压器更轻易顺应负载电流的大规模动摇。
三端稳压器
1.温度
对很多部件而言，温度漂移 TC(以 ppm/°C 为单元)是首要的偏差源，也便是温度每变更1摄氏度，器件电压值转变百万分之一，该参数能够在规格书中查阅。

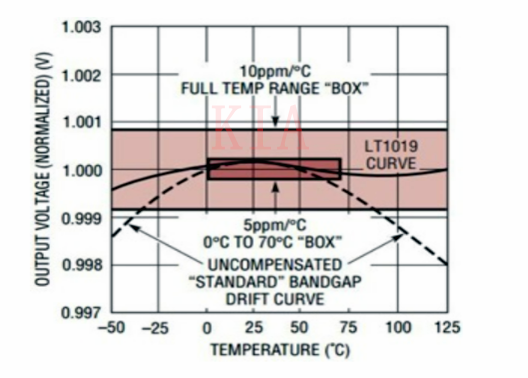

从下图的输入电压与温度特征曲线中很轻易看出来输入电压随情况温度的变更在动摇，情况温度不但单指的是外界情况温度，还需斟酌器件本身发烧，如许才能评价出器件本身最大的温度前提。
温度对电压值影响
2.杰出的电源电压动摇按捺才能
也便是输入电压的变更而引发的输入电压变更的量度。若是输入电压动摇，器件反映速度烦懑，那末输入电压会随着动摇。
3.很是好的负载调理才能
因为参考负载电流的变更而致使的输入电压变更的量度。若是在参考任务时参考负载电流产生变更，则此参数很重要，凡是，负载调理率与负载电流变更的速度成正比。
倡议利用输入电容器来不变受负载电流瞬变影响的利用中的输入电压，这里电容的脚色便是去耦，也便是用电容作为短时电源放电，防止负载对电源电压的影响。
