具备L，C元素的电路因为其频次特征（如频次Vs电流，电压和阻抗）而具备特别的特征。这些特征在特定频次下能够具备较着的最小值或最大值。这些电路的利用首要触及发射机，无线电领受机和电视领受机。

斟酌一个LC电路，此中电容器和电感器都在电源上串连毗连。该电路的毗连具备在称为谐振频次的切确频次下谐振的怪异特征。本文会商甚么是LC电路，简略串连和并联LC电路的谐振操纵。

甚么是LC电路？

LC电路也称为储能电路，调谐电路或共振电路，是一个电路与由字母“C”和表现的电容器内置的电感器由毗连在一路的字母“L”表现。

这些电路用于发生特定频次的旌旗灯号或从特定频次的复合旌旗灯号中领受旌旗灯号。LC电路是各类电子装备中的根基电子组件，特别是在调谐器，滤波器，混频器和振荡器等电路中利用的无线电装备中。LC电路的首要功效凡是是在最小阻振荡。

系列LC电路谐振

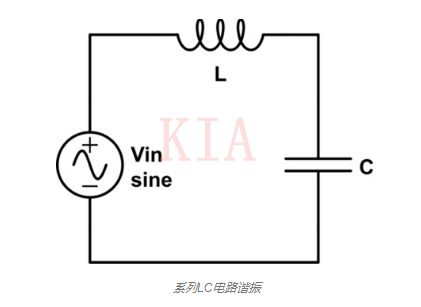

在串连LC电路设置装备摆设中，电容器“ C”和电感器“ L”都串连毗连，以下电路所示。电容器和电感器两头的电压之和便是开路端子两头的总电压之和。

LC电路+ Ve端子中的电流即是经由过程电感器（L）和电容器（C）的电流

v=vL+vC

i=iL= ic

当“ XL ”感到电抗幅度增添时，频次也会增添。一样，当“ X C ”电容电抗值减小时，频次也减小。

在一个特定的频次上，两个电抗X L和X C巨细不异，但标记相反。是以，该频次称为谐振频次，由LC电路表现。

是以，在共振

XL= -XC

ωL= 1 /ωC

ω=ω0= 1 /√LC

这称为电路的谐振角频次。将角频次变为频次，利用以下公式

f0 =ω0/2π√LC

在串连谐振LC电路设置装备摆设中，两个谐振X C和X L相互对消。在现实而不是抱负的组件中，电流的活动凡是与线圈绕组的电阻相反。是以，供给给电路的电流在谐振时最大。

领受电路的界说是In Lt f and f0最大时，电路的阻抗最小。

对f <f0，X L <<（-X C）。是以，电路是电容性的

对f <f0，X L >>（-X C）。是以，该电路是电理性的

并联LC电路谐振

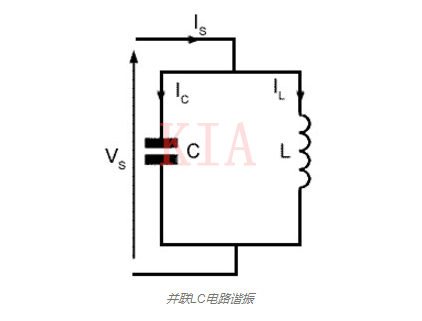

在并联LC电路设置装备摆设中，电容器 “ C”和电感器“ L”都并联毗连，以下图所示。电容器和电感器两头的电压之和便是开路端子两头的总电压之和。

LC电路+ Ve端子中的电流即是经由过程电感器（L）和电容器（C）的电流

v=vL=vC

I=IL +IC

让线圈的内阻“ R”。当两个谐振X C和X L时，无功歧路电流不异且相反。是以，它们相互对消，以在按键线上供给最小的电流。当在这类状况下总电流最小时，则总阻抗最大。

谐振频次由下式给出

f0 =ω0/2π= 1 /2π√LC

注重，在谐振时，任何电抗歧路的电流都不是最小的，可是每一个电抗歧路的电流是经由过程将电抗电压“ V”与电抗“ Z”分隔而零丁给出的。

是以，按照欧姆定律 I = V / Z

按捺器电路能够界说为：当线路电流最小且总阻抗在f0时为最大值时，低于f0时电路为电理性，而高于f0时电路为电容性。

LC电路的利用

串连和并联LC电路谐振的利用首要触及通讯体系和旌旗灯号处置。

LC电路的罕见利用是调剂无线电TX和RX。比方，当咱们将收音机调谐到切当的电台时，电路将针对该特定载波频次设置为谐振。

串连谐振(偶然也叫串连谐振耐压装配)LC电路用于供给电压缩小。

并联谐振LC电路用于供给电流缩小，并且还用于RF 缩小器电路中作为负载阻抗，缩小器的增益在谐振频次处最大。

串连和并联谐振LC电路都用于感到加热。

这些电路用作电子谐振器，在各类利用中都是必不可少的组件，比方缩小器，振荡器，滤波器，调谐器，混频器，图形输出板，非打仗式卡和宁静标签X L 和X C。
