在电感和电容并联的电路中，当电容的巨细恰好使电路中的电压与电流同相位，即电源电能全部为电阻耗损，成为电阻电路时，叫作并联谐振。
并联谐振是一种完整的弥补，电源无需供给无功功率，只供给电阻所需要的有功功率。谐振时，电路的总电流最小，而歧路的电流常常大于电路的总电流，是以，并联谐振也称为电流谐振。
发生并联谐振时，在电感和电容元件中流过很大的电流，是以会组成电路的熔断器熔断或销毁电气装备的变乱；但在无线电工程中常常用来挑选旌旗灯号和消弭搅扰。

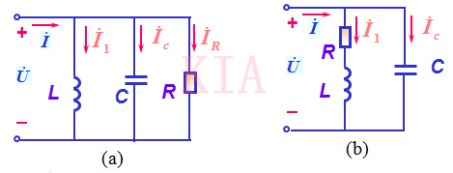

在以下两类电路中

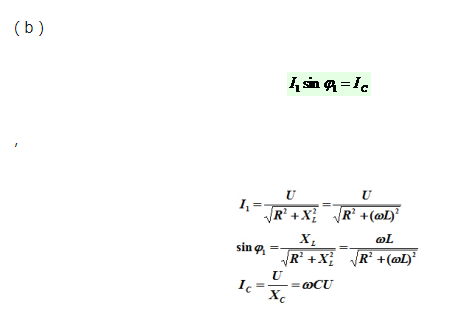

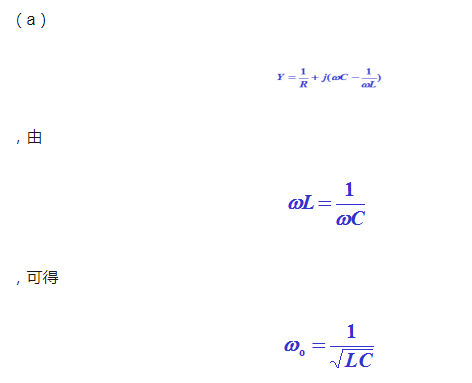

发生并联谐振时，

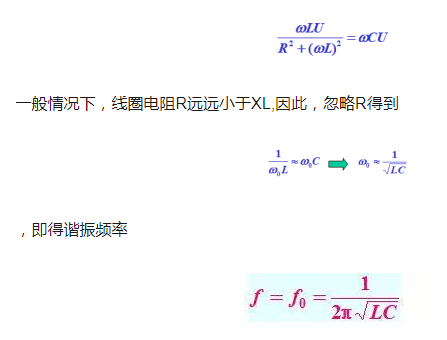

则谐振频次便是
可得：
1.电压必然时，谐振时电流最小
2.总阻抗最大
3.电路呈电阻性，歧路电流能够会大于总电流
LC并联谐振回路在通讯电子电路中的利用由它的特色决议。详细来讲，首要包含三大类，其一是任务于谐振状况，作为选频收集利用，此时显现为大的电阻，在电流的鼓励下输入较大的电压；
其二是任务于失谐状况，此时显现为理性或容性，与电路中其余电感和电容一路，知足三点式振荡电路的振荡前提，组成正弦波振荡器；
其三是任务于失谐状况，即任务于幅频特征曲线或相频特征曲线的一侧，完成幅频变更、频幅变更和频相变更、相频变更，组成角度调制与解调电路。
并联谐振电路--当外来频次加于一并联谐振电路时， 它有以下特征:
1.当外加频次即是其谐振频次时其电路阻抗呈纯电阻性，且有最大值，它这个特征在现实利用中叫做选频电路。
2.当外加频次高于其谐振频次时，电路阻抗呈容性，相称于一个电容。
3.当外加频次低于其谐振频次时，这时候电路呈理性，相称于一个电感线圈 。
以是当串连或并联谐振电路不是调理在旌旗灯号频次点时，旌旗灯号经由过程它将会发生相移(即相位失真)。
