电池测试、电化学阻抗谱和半导体测试等测试和丈量利用须要精确的电流和电压输出直流电源。在情况温度变更为±5°C时，装备的电流和电压节制精度须要优于满量程的±0.02%。
精度在很大水平上取决于电流感到电阻器和缩小器的温漂。在本文中，您将领会差别元件若何影响体系精度，和若何为紧密直流电源的设想挑选合适的元件。

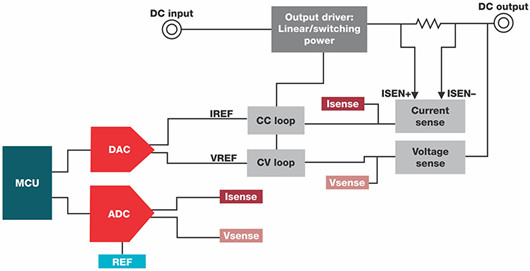

图1是一个电源方框图，包含输出驱动器、电流和电压感到电路、节制环路、模数转换器(ADC)和数模转换器(DAC)。输出驱动器的挑选取决于输出精度、噪声和功率级。
线性电源可用作低功耗(<5W)或低噪声利用的输出驱动器。功率运算缩小器 (op amp) 具备集成式热掩护和过流掩护功效，合适低功耗利用。
图1：直流电源的典范方框图
可是，由于会有功率消耗，利用输出功率更高的线性输出驱动器具备挑衅性，以是您须要利用同步降压转换器完成更高的输出功率，在输出端利用大滤波器，可完成0.01%的满量程精度。
比方，利用降压转换器，在5V输出规模可完成500μV的精度。您还须要确认，转换器中不在轻负载时增大输出纹波的脉冲腾跃和二极管仿真形式。
高精度电流分流电阻器和低漂移仪表缩小器能够丈量输出电流。仪表缩小器的输出平衡电压偏差和增益偏差不是题目，由于在体系校准时会斟酌到这两个偏差。但仪表缩小器的平衡电压和增益漂移、输出噪声和增益非线性难以校准，在挑选电流感到缩小器时应该斟酌这些偏差。

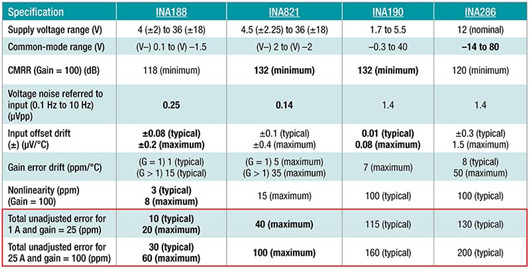

公式1计较电流感到缩小器的整体未调偏差，如表1中所示。共模按捺比的偏差绝对较小，以是能够疏忽它。
在表中列出的缩小器中，INA188 的偏差最小。偏差计较利用±5°C温度变更，别离为1A和25A输出挑选100mΩ和1mΩ电流电阻器。
表1：电流感到缩小器的整体未调偏差
您能够利用差分缩小器或仪表缩小器很是精确地监测负载电压。缩小器感到两个负载的输出电压和接地，消弭因电缆中的任何压降而发生的偏差。
体系校准会调剂缩小器的平衡电压和增益偏差，只留下输出温漂。您能够将温漂除以满量程电压，以百万分率为单元计较漂移。
比方，对 2.5V 满量程和 1μV/°C 温漂，漂移将为 0.4ppm/°C。若是您须要较低的输出电压漂移，则能够挑选零漂移运算缩小器（比方 OPA188），其最大输出温漂为 85nV/°C。可是，具备 1μV/°C 温漂的紧密运算缩小器足以知足大局部利用的须要。

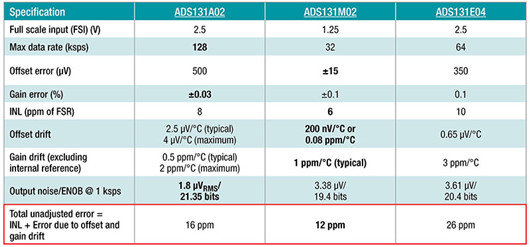

在体系校准时调剂ADC平衡电压和增益偏差。ADC的漂移和非线性引发的偏差难以校准。表2将温度变更为±5°C时三个差别高精度Δ-Σ ADC的偏差停止了对照。在表中所列的ADC中，ADS131M02的偏差最小。偏差计较不包含ADC的输出噪声和电压基准偏差。
表2： ADC的整体未调偏差
您能够经由过程增大ADC的过采样率，明显减小由噪声引发的偏差。低噪声 (<0.23ppmp-p) 和高温漂电压基准 (<2ppm/°C)（比方 REF70）足以知足直流电源利用的须要。在运转的0至1,000小时内，该器件唯一28ppm的持久漂移。在接上去1,000小时运转中，后续漂移明显低于28ppm。

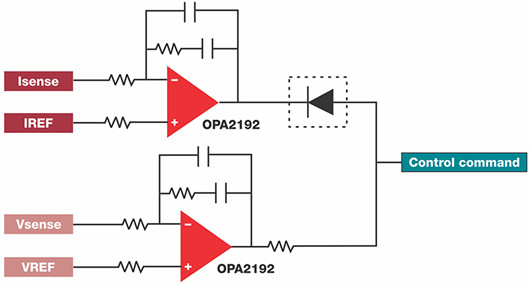

图2展现了电源的摹拟节制环路。即便您不须要恒流输出，保留恒流环路也将有助于短路掩护。恒流环路会经由过程下降输出电压来限定输出电流，并且电流限定可经由过程IREF设置停止编程。
在恒流和恒压环路之间利用二极管有助于完成恒压至恒流转换，反之亦然。多路复用器友爱型运算缩小器合适恒流和恒压环路，防止在开环运转时缩小器输出之间发生短路。
当任何节制环路处于开环状况时，运算缩小器能够会在其输出引脚处发生大于0.7V的差分电压。非多路复用器友爱型运算缩小器在输出引脚有反向并联二极管，不许可差分电压跨越二极管压降。
是以，非多路复用器友爱型运算缩小器会增大缩小器的偏置电流，能够在该电流与源阻抗彼此感化时致使器件自觉热和下降体系精度。
图2：恒流和恒压环路道理图
在为测试和丈量利用设想直流电源时，应斟酌温漂和噪声规格。若是挑选低漂移缩小器和ADC产物，能够完成低于0.01%的精度。
