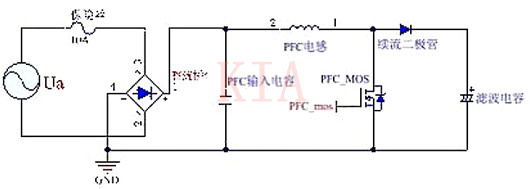

PFC的布局道理图以下：

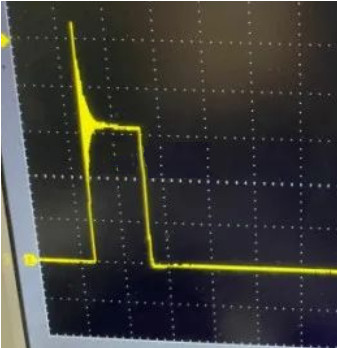

MOS管波形与其在各拓扑布局中波形并不不异，于PFC而言，MOS管波形以下图所示：

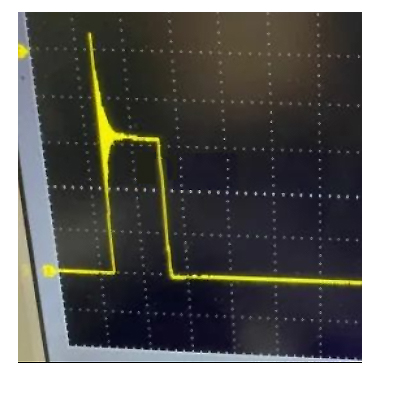

此时因PFC MOS管波形任务在CCM形式下，很是高的尖峰。
DS震动利害，此时要处理计划以下：
1.续流二极管：查抄规格书是不是适合，找差别品牌参数附近测试，波形是不是改良。
2.MOS管：找差别品牌替换，看波形变更。
3.驱动波形：驱动电阻巨细转变，看是不是改良。
4.以上计划都无改良，PCB布线是不是有题目或割线检查。
6.或加RC钳位电路：但破坏加大，MOS管温度能够会降低。

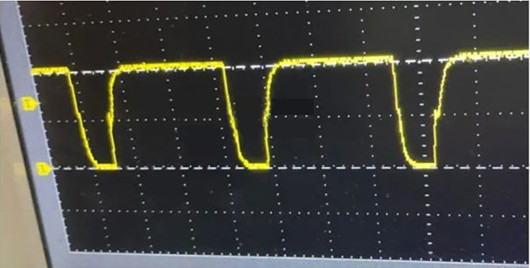

驱动波形与DS电流波形
若：驱动波形差，经由过程转变驱动婚配电阻改良驱动波形。

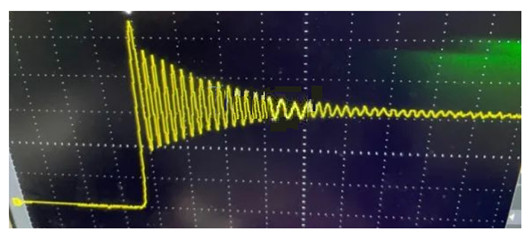

现实驱动波形
此题目普通环境是在硬开关，因有米勒效应，弥勒效应时可肯定开关是硬开关，看上图MOS管驱动题目严峻。
当驱动电压到米勒平台，抱负是坚持稳定，可是如上第二个图有震动，便能够引发二次关断。
处理计划：驱动电阻值增添。

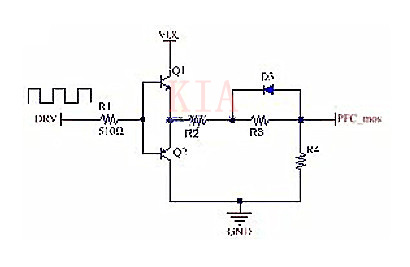

推挽电路即图腾柱
即转变R3：把R3电阻增大，闪守旧速率恰当变慢，原R3=22Ω 改R3=2247Ω
看关断米勒效应，震动，即转变驱动电阻R2，原R3=22Ω 改R3=2247Ω便可。
改驱动电阻后

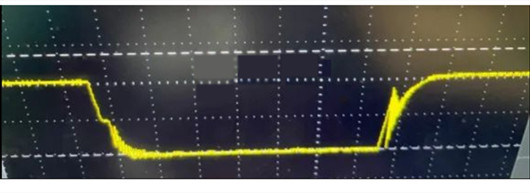

驱动波形以下图所示：
驱动波形一般，震动根基不，它并不会引发MOS管波形发烫，但要筹议试一下温升。

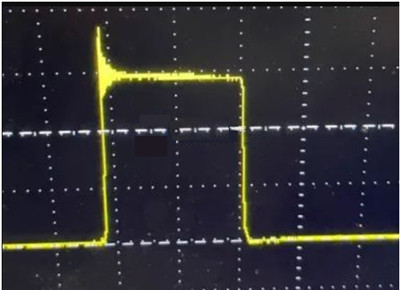

DS波形
并未改驱动电路波形，DS波形震动已改良，根基在接管规模内。
驱动电阻太小能够引发DS震动，因有弥勒效应，拔取MOS管时，下寄生电容巨细要注重，不转变驱动电阻值，转变MOS管即别的身分即转变，因转变mos管的守旧与关断速率，让dV/dt变小。
如果加钳位电路与改PCB板，不可用转变续流。
