（1）SJ-MOS在N层具备柱状P层（P柱层）。P层和N层瓜代摆列。（参见图3-9（b））
（2）经由过程施加VDS，耗尽层在N层中扩大，但其在SJ-MOS中的扩大体例与在普通D-MOS中差别。（对于电场强度，参见图3-9（a）／（b）。电场强度将表现耗尽层的状况。
（3）若是是D-MOS的环境，电场强度在P／N层接口处最强。当电场强度跨越硅的极限时，会发生击穿景象，这便是电压极限。另外一方面，若是是SJ-MOS的环境，电场强度在N层中是平均的。
（4）以是，SJ-MOS可接纳具备较低电阻的N层设想，以完成低导通电阻产物。
接纳与DMOS不异尺寸的芯片，SJ-MOS能够完成更低的导通电阻。
图3-9（a）D-MOS（π-MOS）的布局和电场

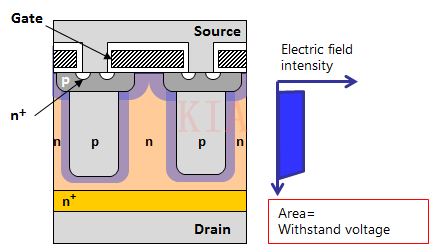

图3-9（b）SJ-MOS（DTMOS）的布局和电场
高压的功率MOSFET的内涵层对总的导通电阻起主导感化，要想保障高压的功率MOSFET具备充足的击穿电压，同时，下降导通电阻，最直观的体例便是：在器件关断时，让低搀杂的内涵层保证请求的耐压品级，同时，在器件导通时，构成一个高搀杂N+区，作为功率MOSFET导通时的电畅通路，也便是将反向阻断电压与导通电阻功效分隔，别离设想在差别的地区，就能够完成上述的请求。
基于超结SuperJunction的内建横向电场的高压功率MOSFET便是根基这类设法设想出的一种新型器件。内建横向电场的高压MOSFET的剖面布局及高阻断电压低导通电阻的表示图如图3所示。Infineon最早将这类布局出产出来，并为这类布局的MOSFET设想了一种牌号CoolMOS，这类布局从学术下去说，凡是称为超结型功率MOSFET。

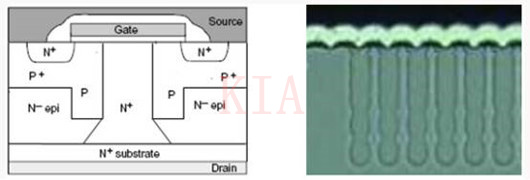

图3：内建横向电场的SuperJunction布局
垂直导电N+区夹在双方的P区中间，当MOS关断时，构成两个反向偏置的PN结：P和垂直导电N+、P+和内涵epi层N-。栅极上面的的P区不能构成反型层发生导电沟道，P和垂直导电N+构成PN结反向偏置，PN结耗尽层增大，并成立横向程度电场;同时，P+和内涵层N-构成PN结也是反向偏置形，发生宽的耗尽层，并成立垂直电场。
因为垂直导电N+区搀杂浓度高于内涵区N-的搀杂浓度，并且垂直导电N+区双方都发生横向程度电场，如许垂直导电的N+区全数地区根基上全数都变成耗尽层，即由N+变为N-，如许的耗尽层具备很是高的纵向的阻断电压，是以，器件的耐压就取决于高搀杂P+区与低搀杂内涵层N-区的耐压。
当MOS导通时，栅极和源极的电场将栅极下的P区反型，在栅极上面的P区发生N型导电沟道，同时，源极区的电子经由过程导电沟道进入垂直的N+区，中和N+区的正电荷空穴，从而规复被耗尽的N+型特征，是以导电沟道构成，垂直N+区搀杂浓度高，具备较低的电阻率，是以导通电阻低。
比拟立体布局和沟槽布局的功率MOSFET，能够发明，超结型布局现实是综合了立体型和沟槽型布局二者的特色，是在立体型布局中开一个低阻抗电畅通路的沟槽，是以具备立体型布局的高耐压和沟槽型布局低电阻的特征。
内建横向电场的高压超结型布局与立体型布局比拟拟，一样面积的硅片能够设想更低的导通电阻，是以具备更大的额外电流值和雪崩能量。
因为要开出N+沟槽，它的出产工艺比拟庞杂，目前N+沟槽首要有两种体例间接建造：经由过程一层一层的内涵发展获得N+沟槽和间接开沟槽。前者工艺绝对的轻易节制，但工艺的法式多，本钱高;后者本钱低，但不轻易保障沟槽内机能的分歧性。
1、关断状况
从图4中能够看到，垂直导电N+区夹在双方的P区中间，当MOS关断时，也便是G极的电压为0时，横向构成两个反向偏置的PN结：P和垂直导电N+、P+和内涵epi层N-。
栅极上面的的P区不能构成反型层发生导电沟道，左侧P和中间垂直导电N+构成PN结反向偏置，右侧P和中间垂直导电N+形成PN结反向偏置，PN结耗尽层增大，并成立横向程度电场。
傍边心的N+的渗杂浓度和宽度节制得适合，就能够将中间的N+完整耗尽，如图4(b)所示，如许在中间的N+就不自在电荷，相称于本征半导体，中间的横向电场极高，只要内部电压大于内部的横向电场，能力将此地区击穿，以是，这个地区的耐压极高，弘远于内涵层的耐压，功率MOSFET管的耐压首要由内涵层来决议。

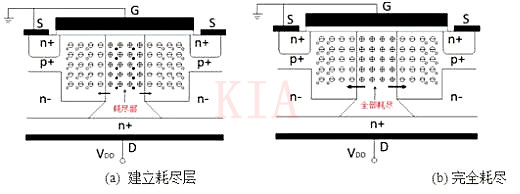

图4：横向电场及耗尽层
注重到，P+和内涵层N-构成PN结也是反向偏置形，有益于发生更宽的耗尽层，增添垂直电场。
2、守旧状况
当G极加上驱动电压时，在G极的外表将堆集正电荷，同时，吸收P区的电子到外表，将P区外表空穴中和，在栅极上面构成耗尽层，如图5示。
跟着G极的电压进步，栅极外表正电荷加强，进一步吸收P区电子到外表，如许，在G极上面的P型的沟道区中，堆集负电荷，构成N型的反型层，同时，因为更多负电荷在P型外表堆集，一些负电荷将分散进入本来完整耗尽的垂直的 N+，横向的耗尽层愈来愈减小，横向的电场也愈来愈小。
G极的电压进一步进步，P区更宽规模构成N型的反型层，最初，N+地区回到本来的高渗杂的状况，如许，就构成的低导通电阻的电流途径，如图5(c)所示。

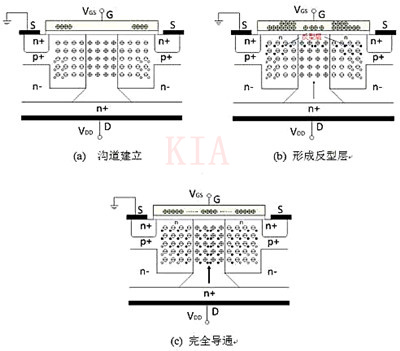

图5：超结型导经由过程程
