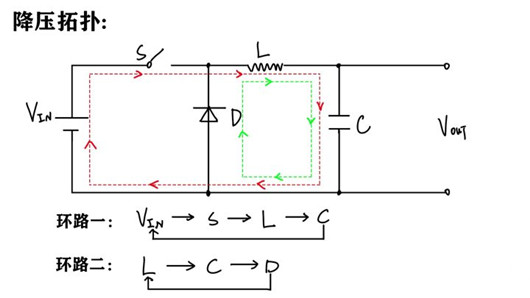

拓扑布局
1、降压拓扑如上图，要想把握降压电路，必须深入懂得拓扑布局，几近一切降压DC to DC 都是基于此拓扑布局。
2、环路一，开关导通时的电流途径；环路二，开关闭合时的电流途径。闭合环路，变更的电流发生磁场，为了下降EMC，设想PCB 时，环路设想应当尽可能小，同时，不要搅扰了摹拟电路，比方反应回路、增益弥补、使能局部等。
3、为了下降功耗，功率电感到当拔取低DCR 的，饱和电流为均匀电流的4/3（经历值）；续流二极管D 拔取肖特基二极管，或挑选同步降压IC(集成了续流二极管)。
4、为了下降输出纹波，电感值、电容值须要挑选适合的值，普通datasheet 有保举， 电感值越大，绝对纹波越小，同时，因为电感障碍电流变更，致使呼应负载的速率变慢；
电容普通选用铝电解电容与陶瓷电容(低ESR)的组合，高度无限制或对本钱不敏感时，能够挑选钽电容，钽电容温度特征好，低ESR，寿命长，但本钱高，耐压差(耐压最好挑选大于2 倍的输出电压)；
5、为了下降EMC，环路设想尽可能小，输出局部能够增添π型滤波器，磁珠，电感局部能够增添RC 高频接收器;
6、按照须要，输出局部须要增添TVS 抗浪涌，防反接掩护电路，若是输出电容很大，避免上电时充电电流过大，能够斟酌增添PTC 电阻。
选型根据:输出与输出电压，均匀电流，最大电流，封装，本钱等。
1、道理图设想

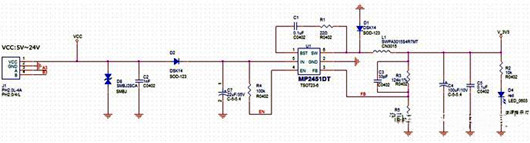

申明：MP2451 降压电路，最大输出600mA

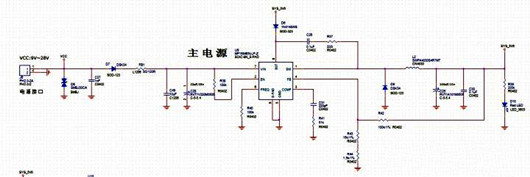

申明：MP1584 降压电路，最大输出3A
局部设想申明：
1、输出局部增添TVS，防浪涌；
2、输出局部增添了防反接肖特基二极管，避免电源反接烧IC，若是输出电流大的话，能够利用PMOS 管做防反接设想；

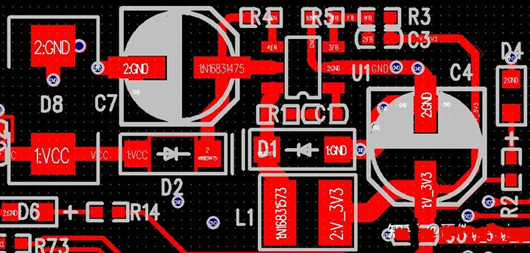

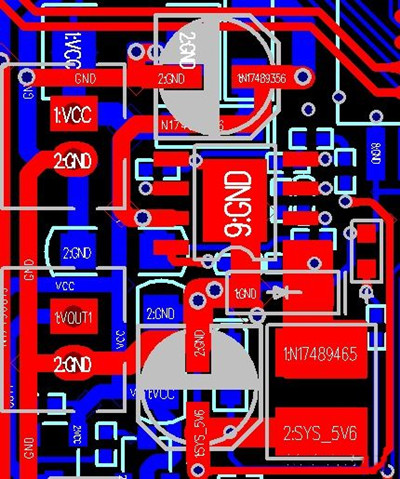

PCB 设想
局部设想申明：
1、开关环路尽可能小，不变环路，下降EMC；
2、摹拟器件尽可能接近IC，同时避免开关环路的搅扰；
3、FB 取样点在输出滤波电容上，供给环路不变性；
调试
1、确保焊接无误，上电之前，能够用万用表丈量输出与输出局部对地的阻抗，避免短路，或取样电阻焊接毛病；
2、上电前，直流电源限流掩护；
3、万用表测试输出电压是不是一般，若是不一般，检测器件焊接；
4、示波器测开关波形，与datasheet 参照，确保开关波形一般；
5、输出短路，输出反接等掩护测试；
6、老化测试。
