计划一

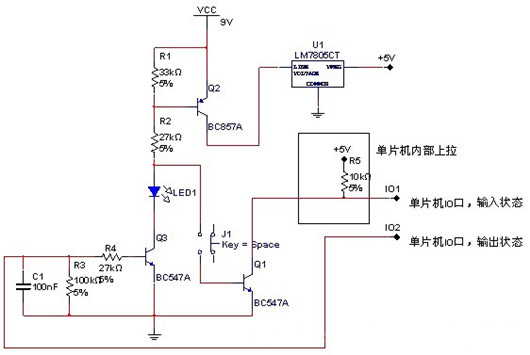

一键开关电机路阐发以下：
电路任务流程以下：
A、 Key按下刹时，Q2、Q1导通，7805输入电压在8.9V摆布，7805任务，输入5V电压给单片机供电。
B、单片机任务后，将最早停止IO口初始化，IO1设为输入状况，启用外部上拉；IO2设为输入状况，输入高电平。这时辰候Q2、Q3导通，LED1发光，7805能够或许一般任务，单片机进入任务状况。
C、当Key再次按下时，检测IO1电平为低，单片机能够经由进程使IO2输入低电平，Q2、Q3不导通，此时7805输入电压几近为0，单片机不任务，体系封闭。

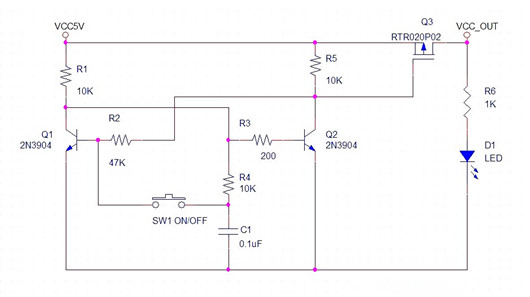

计划二：电路如图
道理很简略，Q1,Q2构成双稳态电路。由于C1的感化，上电的时辰Q1先导通，Q2停止，若是没按下按键，电路将保持这个状况。Q3为P沟道加强型MOS管，由于Q2停止，Q3也停止，体系得不到电源。
此时Q1的集电极为低电平0.3V摆布，C1上的电压也为0.3V摆布，当按下按键S1后，Q1基极被C1拉到0.3V，敏捷停止。Q2起头导通，电路的状况产生翻转，Q2导通今后将Q3的门极拉到低电位，Q3导通，电源经由进程Q3给体系供电。
Q2导通后，C1经由进程R1,R4充电，电压回升到1V摆布，此时再次按下按键，C1的电压加到Q1基极，Q1导通，Q1集电极为低电平，经由进程R3逼迫Q2停止，Q3也停止，体系关机。全数开关机的进程便是如许。
若是请求这个电路的静态功耗低，能够全数接纳MOS管，本钱要高点，电路以下图，道理都是一样的，双稳态电路。
计划三：电路图

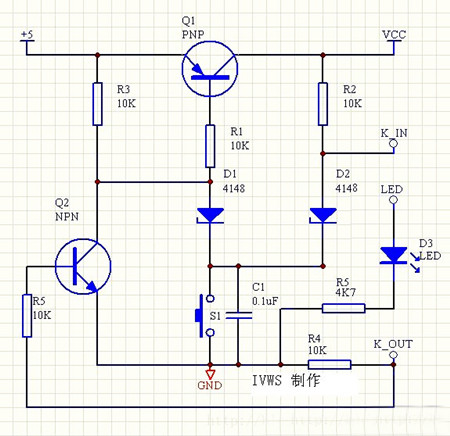

单键完成单片机开关机
1、节制流程,按下按键,Q1导通.单片机通电复位,进入任务。
2、检测 K-IN 是不是低电平,否 不处置.是 单片机输入 K-OUT 为高电平,Q2导通,相称于按键长按.LED唆使灯亮。
3、铺开按键,K-IN 颠末上拉电阻,为高电平.单片机能够一般任务。
4、在任务时代,按键按下,K-IN 为低电平,单片机检测到长按1秒,K-OUT 输入低电平,Q2停止.LED唆使灯燃烧.铺开按键,Q1停止,单片机断电。
5、经由进程软件处置,能够完成短按开机,长按关机。
单片机用PIC16F84A，经由进程简略的法式演示，证明此电路的可行性。
这类电路若是如许用,是表现不出它的长处,用到开关电源节制,节制光耦.能够做到完整关断电原,完成零功耗待机.有些打印机上便是用这类电路。

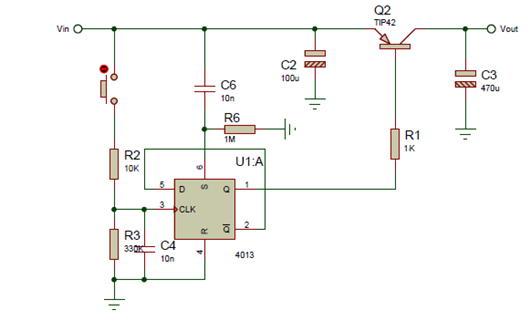

计划四：上面是用 CD4013 构建的电路
CD4013电路关断时已把前面电路堵截了，而4013自身的电源不需封闭，COMS电路静态任务电流少少，1uA以下，能够疏忽不计。
用 4013 的电路对电源规模合用较广，3~18V都没题目，电路独一需调剂的便是按照电源电压和负载电流恰当变动R1的值。
开关管可以使用MOSFET，结果更佳。
