尖峰电流的构成：

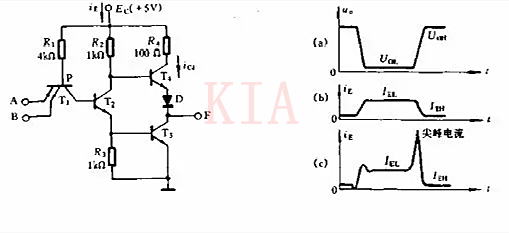

数字电路输入高电日常平凡从电源拉出的电流Ioh和低电平输入时注重灌输的电流Iol的巨细普通是差别的，即：Iol＞Ioh。以下图的TTL与非门为例申明尖峰电流的构成：

输入电压如右图（a）所示，现实上电源电流的波形如右图（b），而现实的电源电流保险如右图（c）。由图（c）能够看出在输入由低电平转换到高电日常平凡电源电流有一个长久而幅度很大的尖峰。尖峰电源电流的波形随所用器件的范例和输入端所接的电容负载而异。

发生尖峰电流的首要缘由是：

输入级的T3、T4管短设想内同时导通。在与非门由输入低电平转向高电平的进程中，输入电压的负跳变在T2和T3的基极回路内发生很大的反向驱动电流，因为T3的饱和深度设想得比T2大，反向驱动电流将使T2起首离开饱和而停止。T2停止后，其集电极电位回升，使T4导通。可是此时T3还未离开饱和，是以在极短得设想内T3和T4将同时导通，从而发生很大的ic4，使电源电流构成尖峰电流。图中的R4恰是为了限定此尖峰电流而设想。

低功耗型TTL门电路中的R4较大，是以其尖峰电流较小。当输入电压由低电平变为高电日常平凡，与非门输入电平由高变低，这时辰T3、T4也能够同时导通。但当T3起头进入导通时，T4处于缩小状态，两管的集－射间电压较大，故所发生的尖峰电流较小，对电源电流发生的影响绝对较小。

发生尖峰电流的另外一个缘由是负载电容的影响。与非门输入端现实上存在负载电容CL，当门的输入由低转换到高时，电源电压由T4对电容CL充电，是以构成尖峰电流。

当与非门的输入由高电平转换到低电日常平凡，电容CL经由过程T3放电。此时放电电流不经由过程电源，故CL的放电电流对电源电流无影响。

尖峰电流的按捺体例：

1、在电路板布线上采用方法，使旌旗灯号线的杂散电容降到最小；

2、 另外一种体例是想法下降供电电源的内阻，使尖峰电流不至于引发过大的电源电压动摇；

3、 凡是的作法是利用去耦电容来滤波，普通是在电路板的电源进口处放一个1uF～10uF的去耦电容，滤除低频噪声；在电路板内的每个有源器件的电源和地之间安排一个0.01uF～0.1uF的去耦电容（高频滤波电容），用于滤除高频噪声。

滤波的目标是要滤除叠加在电源上的交换干扰，但并不是利用的电容容量越大越好，因为现实的电容并不是抱负电容，不具有抱负电容的一切特征。

去耦电容的拔取可按C=1/F计较，此中F为电路频次，即10MHz取0.1uF，100MHz取0.01uF。普通取0.1~0.01uF都可。

安排在有源器件傍的高频滤波电容的感化有两个，其一是滤除沿电源传导过去的高频搅扰，其二是实时补充器件高速任务时所需的尖峰电流。以是电容的安排地位是须要斟酌的。

现实的电容因为存在寄生参数，可等效为串连在电容上的电阻和电感，将其称为等效串连电阻（ESR）和等效串连电感（ESL）。如许，现实的电容便是一个串连谐振电路，其谐振频次为：

现实的电容在低于Fr的频次显现容性，而在高于Fr的频次上则显现理性，以是电容更象是一个带阻滤波器。

10uF的电解电容因为其ESL较大，Fr小于1MHz，对50Hz如许的低频噪声有较好的滤波结果，对上百兆的高频开关噪声则不甚么感化。

电容的ESR和ESL是由电容的规划和所用的介质决议的，而不是电容量。经由过程利用更大容量的电容并不能进步按捺高频搅扰的才能，同范例的电容，在低于Fr的频次下，大容量的比小容量的阻抗小，但若是频次高于Fr，ESL决议了二者的阻抗不会有甚么区分。

电路板上利用过量的大容量电容对滤除高频搅扰并不甚么赞助，出格是利用高频开关电源供电时。另外一个题目是，大容量电容过量，增添了上电及热插拔电路板时对电源的打击，轻易引发如电源电压下跌、电路板接插件打火、电路板内电压回升慢等题目。

PCB规划时去耦电容摆放

对电容的装置，起首要提到的便是装置间隔。容值最小的电容，有最高的谐振频次，去耦半径最小，是以放在最接近芯片的地位。容值稍大些的能够间隔稍远，最外层安排容值最大的。

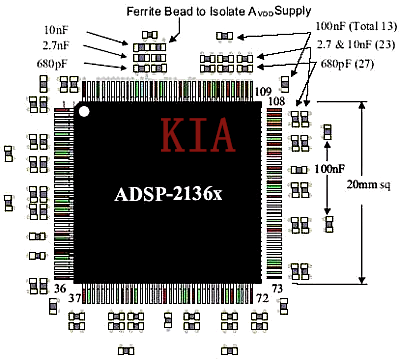

可是，一切对该芯片去耦的电容都尽能够接近芯片。上面的图1便是一个摆放地位的例子。本例中的电容品级大抵遵守10倍品级干系。

另有一点要注重，在安排时，最好平均散布在芯片的周围，对每个容值品级都要如许。凡是芯片在设想的时辰就斟酌到了电源和地引脚的摆列地位，普通都是平均散布在芯片的四个边上的。

是以，电压扰动在芯片的周围都存在，去耦也必须对全部芯片地点地区平均去耦。若是把上图中的680pF电容都放在芯片的上部，因为存在去耦半径题目，那末就不能对芯片下部的电压扰动很好的去耦。

电容的装置

在装置电容时，要从焊盘拉出一小段引出线，而后经由过程过孔和电源立体毗连，接地端也是一样。如许流经电容的电流回路为：电源立体->过孔->引出线->焊盘->电容->焊盘->引出线->过孔->地立体，图2直观的显现了电流的回流途径。

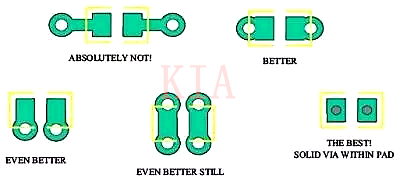

第一种体例从焊盘引出很长的引出线而后毗连过孔，这会引入很大的寄生电感，必然要防止这样做，这是最糟的装置体例。

第二种体例在焊盘的两个端点紧邻焊盘打孔，比第一种体例路面积小很多，寄生电感也较小，能够接管。

第三种在焊盘正面打孔，进一步减小了回路面积，寄生电感比第二种更小，是比拟好的体例。

第四种在焊盘两侧都打孔，和第三种体例比拟，相称于电容每端都是经由过程过孔的并联接入电源立体和地立体，比第三种寄生电感更小，只需空间许可，尽能够用这类体例。最初一种体例在焊盘上间接打孔，寄生电感最小，可是焊接是能够会呈现题目，是不是利用要看加工才能和体例。

须要夸大一点：有些工程师为了节流空间，偶然让多个电容利用大众过孔，任何环境下都不要如许做。最好想方法优化电容组合的设想，削减电容数目。

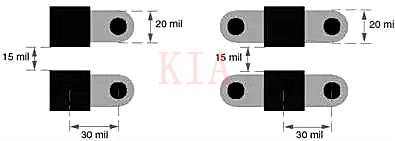

因为印制线越宽，电感越小，从焊盘到过孔的引出线尽能够加宽，若是能够，尽能够和焊盘宽度相同。如许即便是0402封装的电容，你也能够利用20mil宽的引出线。引出线和过孔装置如图4所示，注重图中的各类尺寸。
