功放，望文生义，便是功率缩小的缩写。与电压或电流缩小来讲，功放请求取得必然的、不失真的功率，普通在大旌旗灯号状况下任务，是以，功放电路普通包罗电压缩小或电流缩小电路不的特别题目，具体表现在：

①输入功率尽能够大；

②凡是在大旌旗灯号状况下任务；

③非线性失真凸起；

④进步效力是首要的存眷点；

⑤功率器件的宁静题目。

而对音频功放电路，也须要注重以上的题目。

按照缩小电路的导电体例差别，音频功放电路按照摹拟和数字两种范例遏制分类，摹拟音频功放凡是有A类，B类，AB类， G类，H类 TD功放，数字电路功放分为D类，T类。下文对以上的功放电路做具体的先容和阐发。

1、A类功放(又称甲类功放)

A类功放如上图所示，在旌旗灯号的全数周期内都不会呈现电流遏制(即遏制输入)的一类缩小器。可是A类缩小器任务时会发生高热，效力很低。虽然A类功放有以上的弊病，但固有的长处是不存在交越失真，并且外部道理存在着一些后天上风，是重播音乐的抱负挑选，它能供给很是光滑的音质，音色圆润暖和，高频通明开扬，中频饱满通透的长处。单端缩小器都是甲类任务体例，推挽缩小器能够是甲类，也能够是乙类或甲乙类。

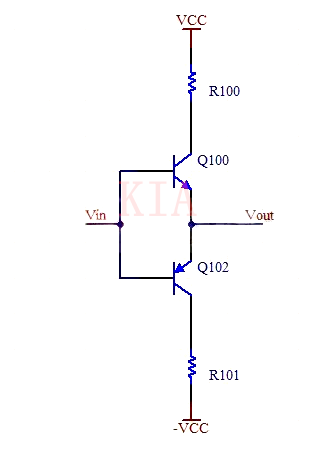

2、B类功放(又称乙类功放)

B类功放是指正弦旌旗灯号的正负两个半周别离由推挽输入级的两个晶体管轮番缩小输入的一类缩小器，每晶体管的导电时辰为旌旗灯号的半个周期，凡是会发生咱们所说的交越失真。经由过程摹拟电路的调剂能够将该失真尽可能的减小乃至消逝。B类缩小器的效力较着高于A类功放。

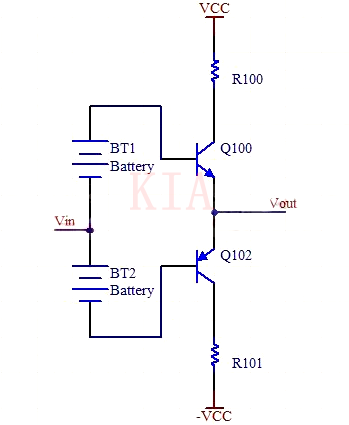

3、AB类功放(又称甲乙类)

AB类功放界于甲类和乙类之间，推挽缩小的每个晶体管导通时辰大于旌旗灯号的半个周期而小于一个周期。是以AB类功放有用处置了乙类缩小器的交越失真题目，效力又比甲类缩小器高，是以取得了极其普遍的操纵。

4、D类功放(又称丁类功放)

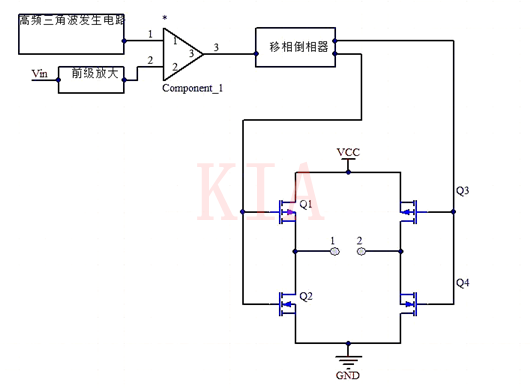

D类功放也称数字式缩小器，操纵极高频次的转换开关电路来缩小音频旌旗灯号，具体任务道理以下：

D类功放接纳异步调制的体例，在音频旌旗灯号周期发生变更时，高频载波旌旗灯号依然坚持稳定，是以，在音频频次比拟低的时辰，PWM的载波个数依然较高，是以对按捺高频载波和削减失真很是有益，而载波的变频带道理音频旌旗灯号频次，是以也不存在与基波之间的彼此搅扰题目。

很多功率高达1000W的丁类缩小器，体积只不过像VHS录相带那末大。这类缩小器不适合于用作宽频带的缩小器，但在有源超低音音箱中有较多的操纵。

5、G类功放

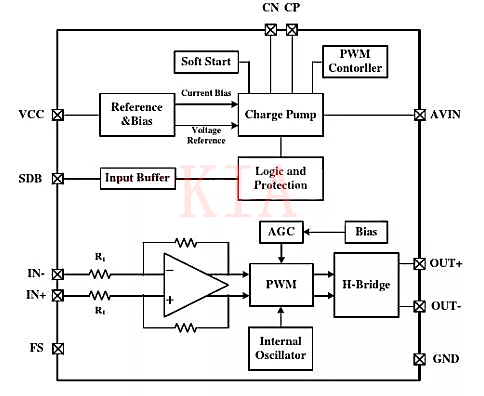

G类功放为一种多电源的AB类功放的改良情势。G类功放充实操纵了音频都具备极高峰值因数 (10-20dB) 的这一有益前提。大大都时辰，音频旌旗灯号都处在较低的幅值，少少时辰会表现出更高的峰值。下图是G类功放集成IC的一个典范功效框图。

G类缩小器操纵自顺应电源轨，并操纵一个内置降压转换器来发生耳机缩小器正电源电压。充电泵对缩小器正电源电压遏制反相，并发生缩小器负电源电压。如许便让耳机缩小器输入能够集合于0V。

音频旌旗灯号幅值较低时，降压转换器发生一个低缩小器负电源电压。如许便在播放低噪声、高保真音频的同时最小化了G类缩小器的功耗，比拟传统的AB类耳机缩小器，G类缩小器具备更高的效力。

该类功放的缩小道理与AB类功放缩小不异，一个首要特色是供电局部接纳两组或多组电压，低功率运转操纵低电压，高功率主动切换到高电压。

6、H类功放

该类功放的缩小电路局部与AB类功放的道理不异，可是供电局部接纳可调理多级输入电压的开关电源，主动检测输入功率遏制供电电压的挑选。

7、K类功放

K类功放是集成了外部自举升压电路和各类功放电路，大师都晓得D类功放只是浩繁功放电路中此中一种效力比拟高的数字功放，而K类功放只是按照须要将外部集成的自举升压电路和所须要的功放电路，若是须要效力高就加D类功放，要音质好就加AB类功放。

8、T类功放

该类功放的道理与D类功放的道理不异，可是旌旗灯号局部接纳DDP手艺(焦点是小旌旗灯号的顺应算法和展望算法)。

任务道理以下：音频旌旗灯号进入扬声器的电流全数颠末DDP遏制运算处置后节制大功率高频晶体管的导通或封闭，从而到达音频旌旗灯号的高保真线性缩小。该类功放具备用力高、失真小，音质能够与AB类功放媲美的一类功放。

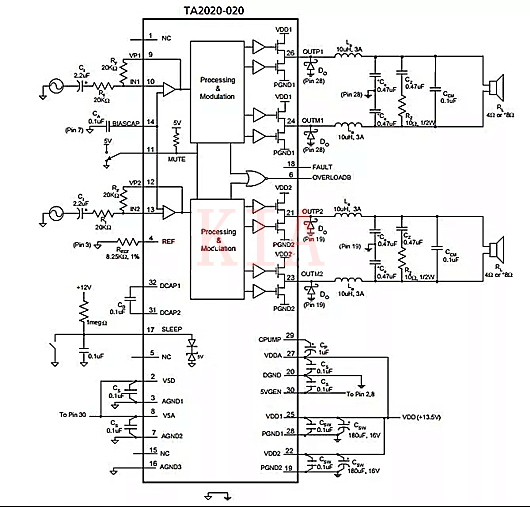

图是TA2020的外部模块机关，从上图上能够看出，该芯片外部首要集合了处置和调制模块，从而完成高品德音频的特征。

9、TD类功放

该类音频功放的缩小局部与AB类功放道理不异，可是供电局部接纳完整自力的高精度可调理无级输入的可调理数字电源，电压递进值为0.1V，主动检测功率来调理电压的下降或下降。该类功放因为须要高精度可调理的数字电源，须要对电源有特地的设想，而不能集合在一个芯片上，是以，该类功放首要操纵在高等声响上，而电路也比拟庞杂。

对前面6、7、9类功放须要特别的电源，是以不能将功效集合在一片IC上。而对典范的A类，B类，AB类和D类功放有特地的IC。再现实的设想中，须要各类范例的，操纵在差别范畴的功放电路，只须要以此为根本，外加响应的电源或处置模块。
