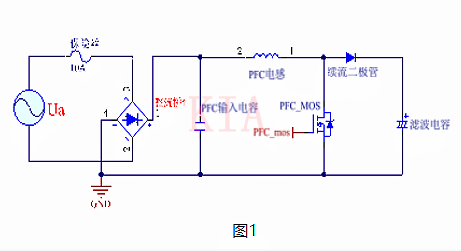

本文先容的是PFC MOS管DS震动波形处理体例，PFC的布局道理图以下：

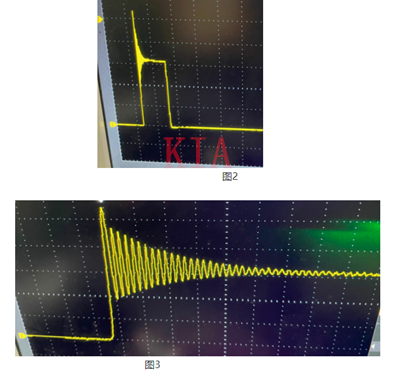

MOS管波形在各拓扑布局中的波形城市不一样，对与PFC来讲，MOS管波形见图2，这是由于任务在了CCM形式下的PFC MOS管波形，能够看到尖峰很是高，
从图3咱们能够看到DS的震动很是的利害，当呈现这类景象的时辰，须要怎样处理了，有良多刚入行的工程师能够不晓得怎样动手。
对这一关题目能够从上面几个点动手：
1、续流二极管是否是适合，查抄续流二极管的规格书，找一个参数附近而差别品牌的二极管装上去从头测试下，对照前后波形看有不改良。
2、MOS管的也能够找一个差别品牌的替换上去看下波形，是否是有变更，变差仍是变好
3、检查驱动波形，是不驱动电阻太小，致使驱动震动的很是利害，转变驱动电阻的阻值，改大看看有不改良，
4、若是上面的都不改良的，看是否是PCB布线的题目，能够割线看看，可是普通不倡议如许做，
5、实在不行就加RC钳位电路，可是带来的是破坏加大，MOS管温升能够会高。
普通咱们都是从以上5点动身来处理题目。
咱们处理题目的时辰起首的从最简略的动手。
对咱们最简略的便是先检查驱动波形，与DS的电流波形，若是不电流探头的，能够先看驱动的波形，若是驱动的波形很差的话，咱们能够经由过程转变驱动的婚配电阻来改良驱动波形。

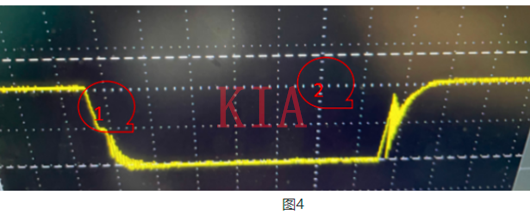

现实检查得驱动波形如图4
从图上驱动波形来看得话，普通如许的题目都是硬开关外面呈现，由于有米勒效应在外面，当咱们看到有米勒效应的时辰，就能够肯定开关是硬开关，从图上的波形来看，MOS管驱动是有很严峻的题目的。
起首当驱动电压到了米勒平台后，咱们但愿他是坚持稳定得，可是上图中2号圈外面有震动，并且震动的很是严峻，都有震动到靠近0V了，这是咱们不能接管的，很能够会引发二次关断。
当呈现这类景象的时辰处理体例只要加大驱动电阻。
以下图是一个推挽电路，也叫图腾柱，咱们能够转变R3，把R3电阻恰当加大，闪守旧速率恰当变慢，R3由道理的22Ω，改成了此刻的47Ω；
而后咱们在看关断的的米勒效应1号圈，也是震动的很是利害的，一样的体例是转变驱动电阻R2，加大R2的阻值，R2的阻值也是由本来的22Ω改成了47Ω。

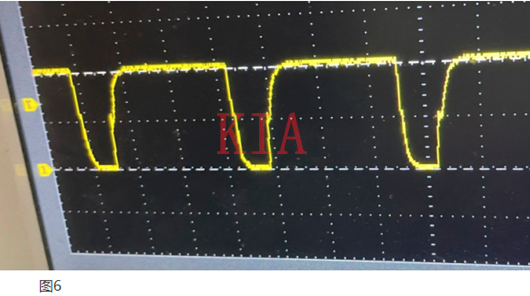

改好了驱动电阻后，咱们再来看下改完驱动电阻后的驱动波形，上面图6是该后的驱动波形。
从图6的波形来看，驱动波形很是的标致，本来的震动根基上不了，能够有人会以为如许加大驱动电阻会引发MOS波形发烫，实在是不会的，由于驱动电阻加的也不是很大，固然改完后仍是要做温升测试。

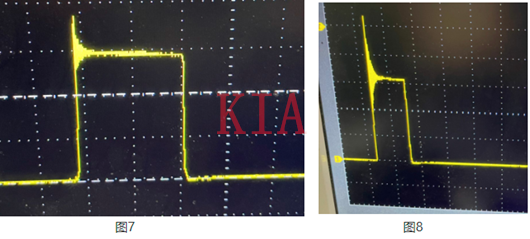

上面咱们在来看图7的DS的波形，已很是标致了，图8是不改驱动电路的波形，从上面的两个图对照来看，DS波形震动已改良了，DS震动在接管规模内。
如许MOS管的电压应力也处理了。
从这一个案例来看得话，驱动电阻太小时很有能够会引发DS震动很是的利害，这一缘由都是弥勒效应的存在，以是在拔取MOS管的时辰也能够注重下寄生电容的巨细，若是咱们不转变驱动电阻的环境下，转变MOS管也能够会有所转变，道理都是转变MOS管的守旧与关断速率，让dV/dt变小。
若是改驱动电阻不结果的话，能够转变续流二极管，这也是一个不错的挑选。可是对加钳位电路与改PCB板是尽可能不要去用。
