奇妙辨别PMOS管和NMOS管的影象体例-KIA MOS管
信息来历：本站 日期：2022-02-21

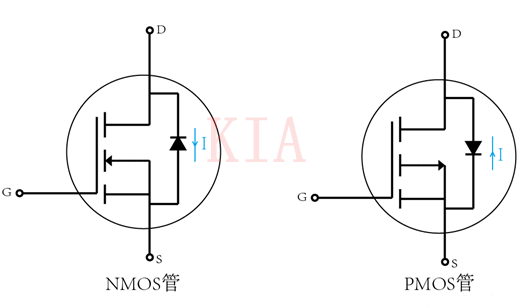

PMOS管和NMOS管的电学标记以下：
箭头指向G极的是N沟道
箭头背向G极的是P沟道
MOS管的管脚有三个：源极S（source）、栅极G（Gate）和漏极（Drain），可是现实工程利用中，常常没法辨别PMOS管和NMOS管、各管脚的地位和它们各自导通的前提。对此，本文分享一个体例，能够让大师敏捷记着这些工具并且影象深入。
源极：它便是来历，是泉源，是以电流应当是从泉源到别的处所，到哪呢？是漏极，必定不是栅极，由于栅极是节制极，是发号出令的一个极，是以扮演的应当是源极与漏极才对。
如许一来，栅极便是导演，源极和漏极便是演员，只不过源极是主演，漏极是配角。这三个脚色就在MOS这个舞台上阐扬各自的职责。
MOS管有两种：一个是PMOS管，一个是NMOS管；PMOS管便是positive管，是主动的管，而NMOS管是negative管，是悲观的管。主动的管便是适应潮水，趁势而为；悲观的管便是违反趋向，逆流而上。
很明显，电流从源极（输入端）到漏极（输入端），那便是趁势而为，由于源极便是泉源，是以这类管便是PMOS；而电流如果从漏极（输入端）到源极（输入端），那便是逆流而上，是NMOS管。
影象技能：
1.穿插的线最多的是源极；
2.栅极也便是门（gate），既然是门，就具备节制的本能机能。
3.不管是PMOS管仍是NMOS管，二极管的标的目的恰好与输入输入的标的目的是相反的
4.不管是PMOS管仍是NMOS管，栅源极箭头的标的目的恰好与二极管的标的目的不异
5.不管是PMOS管仍是NMOS管，咱们只要要比拟G极电压与S极电压巨细干系就能够判定MOS管能不能导通。
6.对PMOS管来讲，电流是从源极（输入端）到漏极（输入端），从上到下，各节点电平应当是顺次变小的，是以栅极G的电压必须小于源极电压；换句话说，当UGS<0时，PMOS管才导通。
7.对NMOS管来讲，电流是从漏极（输入端）到源极（输入端），从下到上，各节点电平应当是顺次变小的，是以栅极G的电压必须大于源极电压；换句话说，当UGS>0时，NMOS管才导通。

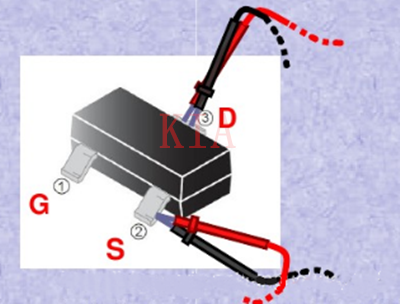

不管是PMOS管仍是NMOS管，它们的什物管脚称号都是完整一样的：

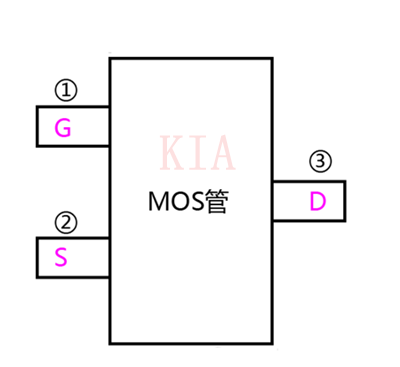

MOS管的三极称号
晶体管的三极称号
MOS管的什物管脚地位仿佛与电学标记的地位并不是逐一对应的，本来最不起眼的演员漏极D，竟然还占有了电学标记中导演的地位，而导演G却占有了最优秀演员S的地位，S则只能屈居于D的地位。如许的影象体例很适用吧！
