详解电路设想中零欧姆电阻的感化-KIA MOS管

零欧电阻，即电阻标值为0欧姆的电阻称为零欧电阻。是一种抱负电阻，多用于PCB设想等方面。对初学者能够或许会有一个疑难：既然禁止是零，那末和一根导线有甚么区分？为甚么不直连续起来？

其实，零欧姆电阻和间接用导线毗连仍是有区分的，并且零欧姆电阻在电路设想中另有良多奇妙的用处。

零欧姆电阻的感化

调试

在电路中不任何功效，只是在PCB上为了调试便利或兼容设想等缘由。

跳线

能够或许做跳线用，若是某段线路不必，间接不贴该电阻便可。

替换电阻

在婚配电路参数不肯定的时辰，以0欧姆代替，现实调试的时辰，肯定参数，再以详细数值的元件代替。

测功耗

想测某局部电路的耗电流的时辰，能够或许去掉0ohm电阻，接上电流表，如许便利测耗电流。

便于布线

在布线时，若是其实布不曩昔了，也能够或许加一个0欧的电阻。

充任电感电容

在高频旌旗灯号下，充任电感或电容。

做电感用时与内部电路特征有关，首要是处理EMC题目。如地与地、电源与芯片引脚之间。

单点接地

指掩护接地、任务接地、直流接地在装备上彼此分隔，各自成为自力体系。

熔丝感化

拟地和数字地单点接地

只需是地，终究都要接到一路，而后入大地，若是不接在一路便是"浮地"，存在压差，轻易堆集电荷，构成静电。

地是参考0电位，一切电压都是参考地得出的，地的规范要分歧，故各类地应短接在一路。人们以为大地能够或许接收一切电荷，一直保持不变，是终究的地参考点。

固然有些板子不接大地，但发电厂是接大地的，板子上的电源终究仍是会前往发电厂上天。

若是把摹拟地和数字地大面积间接相连，会致使相互搅扰。不短接又不妥，来由如上有四种体例处理此题目：

用磁珠毗连

用电容毗连

用电感毗连

用0欧姆电阻毗连

磁珠的等效电路相称于带阻限波器，只对某个频点的噪声有明显按捺感化，利用时须要事后估量噪点频次，以便选用恰当型号。对频次不肯定或没法预知的环境，磁珠分歧。

电容隔纵贯交，构成浮地。

电感体积大，杂散参数多，不不变。

0欧电阻相称于很窄的电流通路，能够或许有用地限定环路电流，使噪声获得按捺。电阻在一切频带上都有衰减感化(0欧电阻也有阻抗)，这点比磁珠强。

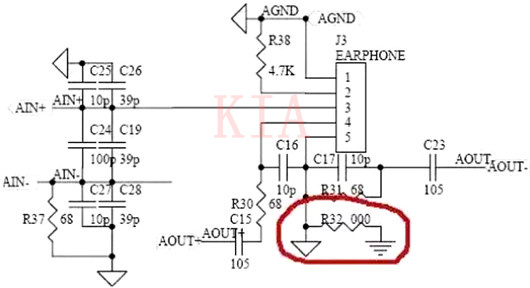

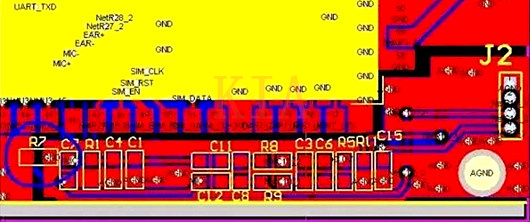

以下两个图是一个电路，只是由于元件的标号不一样。R7(R33)便是摹拟地和数字地的单点链接端。

跨接时用于电流回路

当朋分电地立体后，构成旌旗灯号最短回流途径断裂，此时，旌旗灯号回路不得不绕道，构成很大的环路面积，电场和磁场的影响就变强了，轻易搅扰/被搅扰。在朋分区上跨接0欧电阻，能够或许供给较短的回流途径，减小搅扰。

设置装备摆设电路

普通，产物上不要呈现跳线和拨码开关。偶然用户会乱动设置，易引发误解，为了削减保护用度，利用0欧电阻代替跳线等焊在板子上。空置跳线在高频时相称于天线，用贴片电阻结果好。

其余用处

布线时跨线，调试/测试用，姑且代替其余贴片器件，作为温度弥补器件，更多时辰是出于EMC对策的须要。

别的，0欧姆电阻比过孔的寄生电感小，并且过孔还会影响地立体（由于要挖孔）。

另有便是差别尺寸0欧电阻许可经由过程电流差别，普通0603的1A，0805的2A，以是差别电流会选用差别尺寸的另有便是为磁珠、电感等预留地位时，得按照磁珠、电感的巨细还做封装，以是0603、0805等差别尺寸的都有了 。
